Item de menu System -> Booster Feed

Neste item de menu pode ativar a alimentação de tensão para um amplificador de antenas externo, se utilizar antenas externas ativas.

Para mais informações sobre as antenas, consulte Recomendações sobre a utilização de antenas.

Para efetuar ajustes no item de menu System -> Wordclock:

Rode o botão rotativo no item de menu System até ver o item de menu Booster Feed no quadro de seleção.
Prima o botão rotativo para abrir o item de menu.
No visor é apresentada a opção atualmente selecionada.

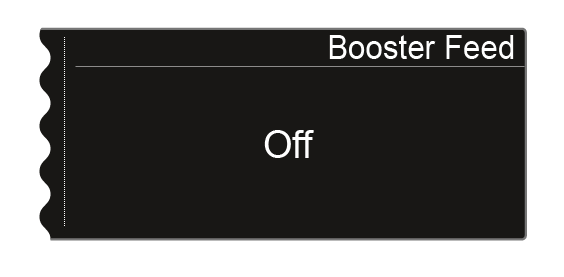

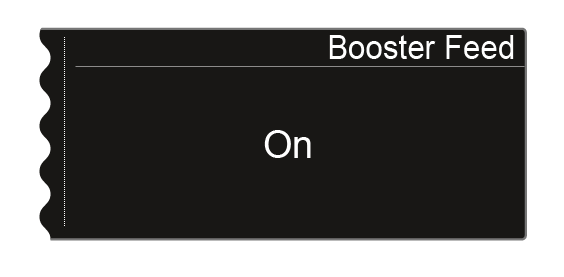

Rode o botão rotativo para escolher entre as opções On e Off.
Prima o botão SAVE para guardar a definição.
Ligue a alimentação de tensão para amplificadores de antenas externos apenas quando utilizar efetivamente um amplificador de antenas externo.
Quando a alimentação de tensão para amplificadores de antenas externos for ativada, fica ativa enquanto o EM 6000 estiver conectado à rede elétrica, independentemente do EM 6000 estar ligado ou desligado. Ver Ligar/desligar o EM 6000 à/da rede elétrica.
