Item de menu System -> Network

Neste item de menu pode configurar as definições da ligação de rede.

Para efetuar ajustes no item de menu System -> Network:

Rode o botão rotativo no item de menu System até ver o item de menu Network no quadro de seleção.
Prima o botão rotativo para abrir o item de menu.
No visor é apresentada a opção atualmente selecionada.
Rode o botão rotativo para escolher entre as seguintes opções:

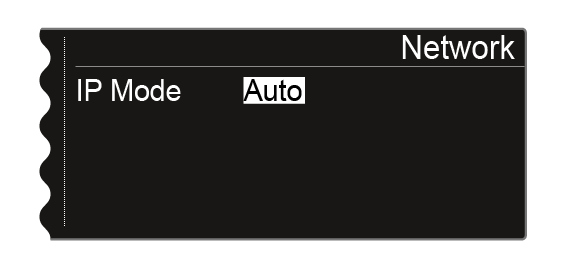

- IP Mode Auto: a configuração de rede é efetuada automaticamente.
- IP Mode mDNS: quando é utilizado o mDNS para a deteção de dispositivos na rede, o endereço IP, a máscara de rede e o gateway podem ser definidos manualmente.

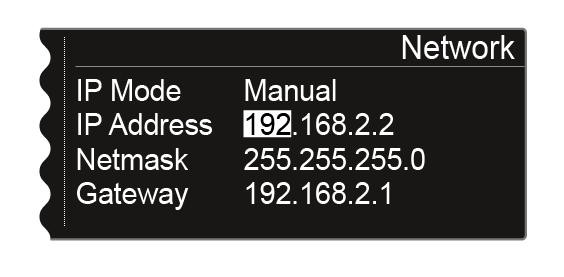

- IP Mode Manual: o endereço IP, a máscara de rede e o gateway podem ser definidos manualmente.
Prima o botão rotativo para alternar entre as posições da configuração de rede.
Rode o botão rotativo para definir o valor.
Prima o botão SAVE para guardar as definições.
