Item de menu System -> Wordclock

Neste item de menu pode configurar as definições do Wordclock.

Para efetuar ajustes no item de menu System -> Wordclock:

Rode o botão rotativo no item de menu System até ver o item de menu Wordclock no quadro de seleção.
Prima o botão rotativo para abrir o item de menu.

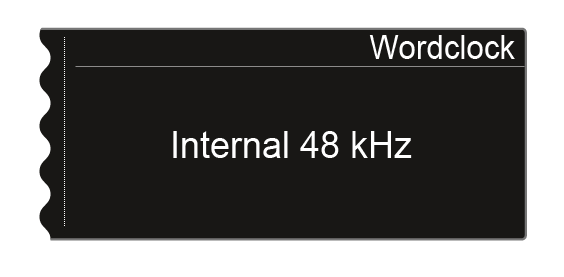

No visor é apresentada a opção atualmente selecionada.
Rode o botão rotativo para escolher entre as seguintes opções:
- Internal 48 kHz: escolha esta opção se desejar utilizar o Wordclock interno com uma taxa de 48 kHz.
- Internal 96 kHz: escolha esta opção se desejar utilizar o Wordclock interno com uma taxa de 96 kHz.
- External BNC: escolha esta opção se utilizar um Wordclock externo ligado através da entrada BNC Wordclock In. Ver Ligar o Wordclock.
- External Dante: Escolha esta opção se utilizar um Wordclock externo ligado através da interface Dante®. Esta opção apenas está disponível no EM 6000 DANTE.
Prima o botão SAVE para guardar a definição.

Para mais informações sobre o tema Wordclock, consulte Cenários com Wordclock para áudio digital (AES3 e Dante®).
