Planificación del sistema
En esta parte de la documentación encontrará los siguientes datos de ayuda para planificar el sistema.
- Preparación de la planificación
  Al empezar con la planificación, se deben tener en consideración los siguientes aspectos.
- Recomendaciones para el montaje de las antenas
  - Configuración y planificación de antenas para SpeechLine Digital Wireless
    Para la instalación de los dispositivos SpeechLine Digital Wireless en cada habitación se deben tener en cuenta las siguientes informaciones.
  - Opciones para el montaje de las antenas
  - Opción 1: conectar las antenas remotas AWM 2 o AWM 4 directamente o conectar los receptores
  - Opción 2: combinar varios enlaces en una AWM 2/AWM 4
    Con esta variante se pueden utilizar divisores de antena pasivos (SL PASC 2 o SL PASC 4) con la AWM 2 o la AWM 4 para combinar las señales de antena de varios receptores. De este modo se reduce al mínimo el número de cables de antena que deben tenderse.
  - Opción 3: montaje en bastidor; lado frontal
  - Opción 4: montaje en bastidor; lado posterior
  - Más información importante sobre el uso de antenas
- Multi-Room Mode

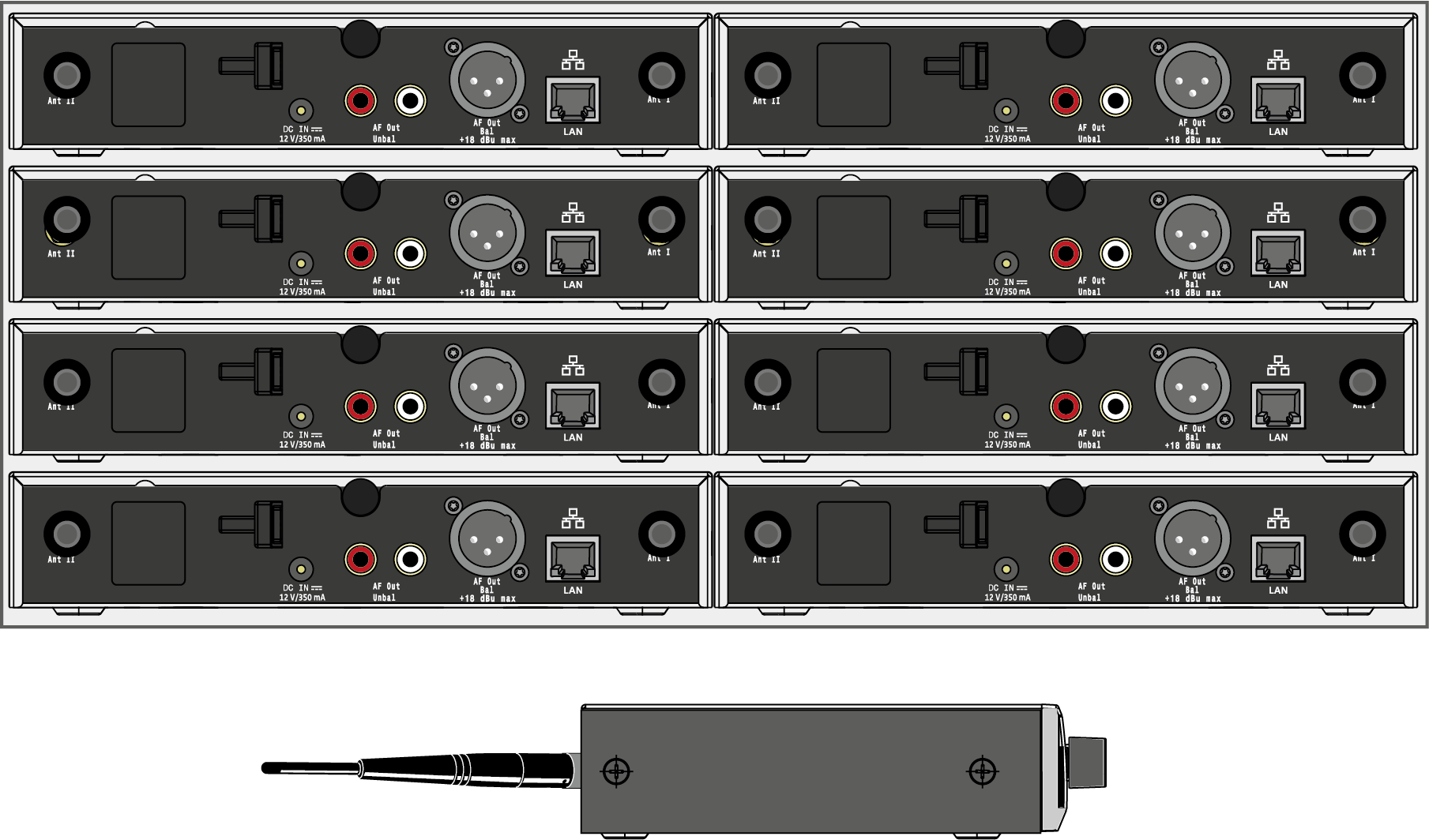

Opción 4: montaje en bastidor; lado posterior

Si no pudiera realizarse el montaje en el lado frontal (opción 3), también es posible montar las antenas en el lado del receptor del bastidor. Para ello, tenga en cuenta la siguiente información.

Disponga las antenas de modo que apunten en un ángulo de 180° con respecto al receptor.
Tienda todos los cables cerca de los receptores para evitar interferencias en las antenas provocadas por estos. Utilice la mordaza de fijación.
Para que el rendimiento del sistema sea el mejor posible, procure que las antenas no queden cubiertas o bloqueadas por obstáculos como cables, metal o carcasas.
Establezca también en este caso, si es posible, una conexión visual directa entre emisores y receptores a fin de garantizar el mejor rendimiento HF posible.
