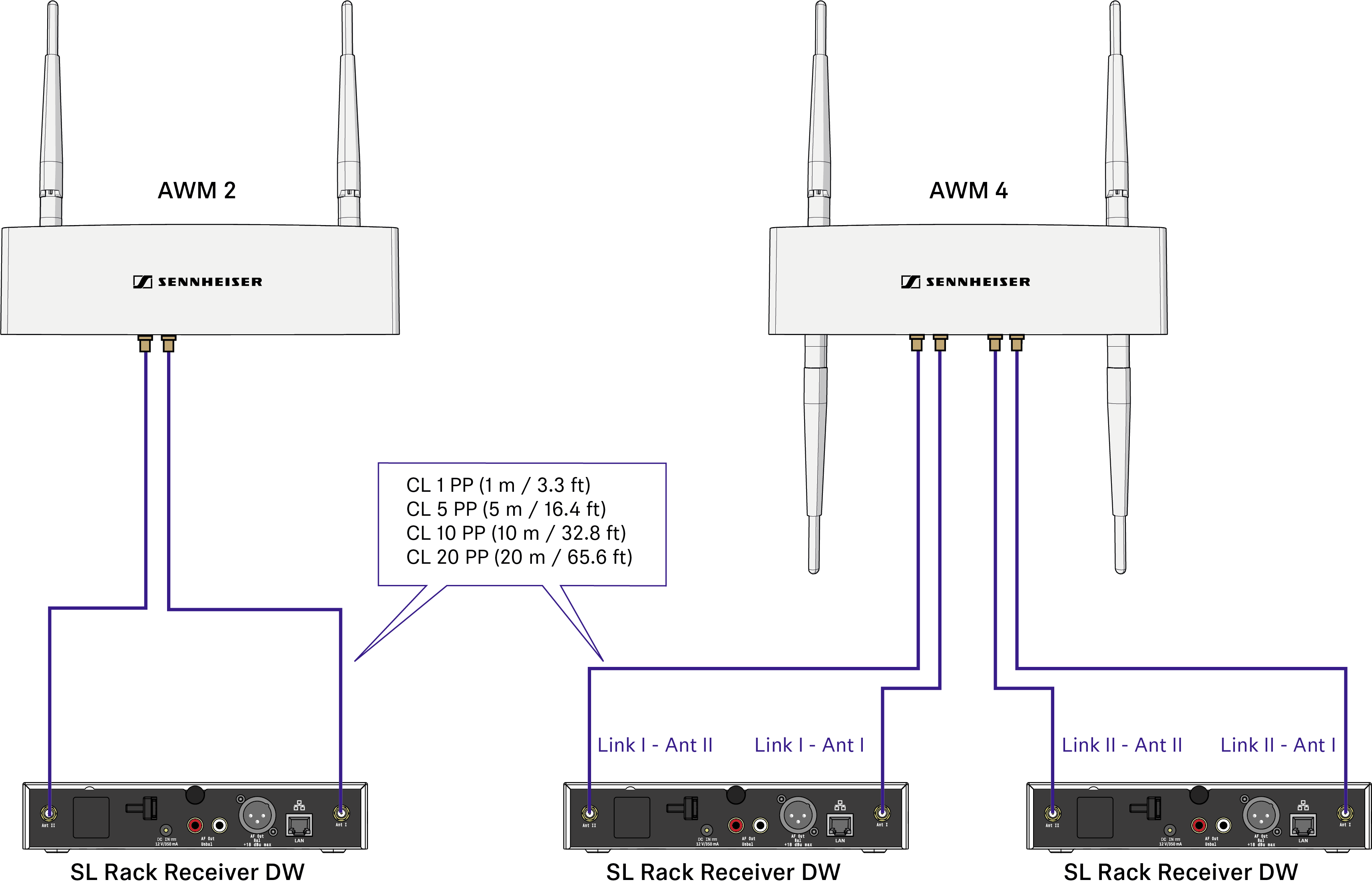

Opción 1: conectar las antenas remotas AWM 2 o AWM 4 directamente o conectar los receptores

Pérdidas de señal por cables de prolongación

En este supuesto, se pueden producir pérdidas de potencia de salida debidas al uso de cables de prolongación en el montaje de antenas remotas, según la longitud de los cables.

Puede compensar dichas pérdidas adaptando en consecuencia la potencia de salida del receptor.

Tenga en cuenta los siguientes niveles mínimos de potencia de salida (SL Rack Receiver DW: Menú System Settings -> RF Power) para las longitudes de cable correspondientes:

• 5 m de longitud de cable -> mínimo nivel 1
• 10 m de longitud de cable -> nivel seleccionado +1, mínimo nivel 2
• 20 m de longitud de cable -> nivel seleccionado +1, mínimo nivel 3
• desde 25 m de longitud de cable -> nivel seleccionado +2, mínimo nivel 4

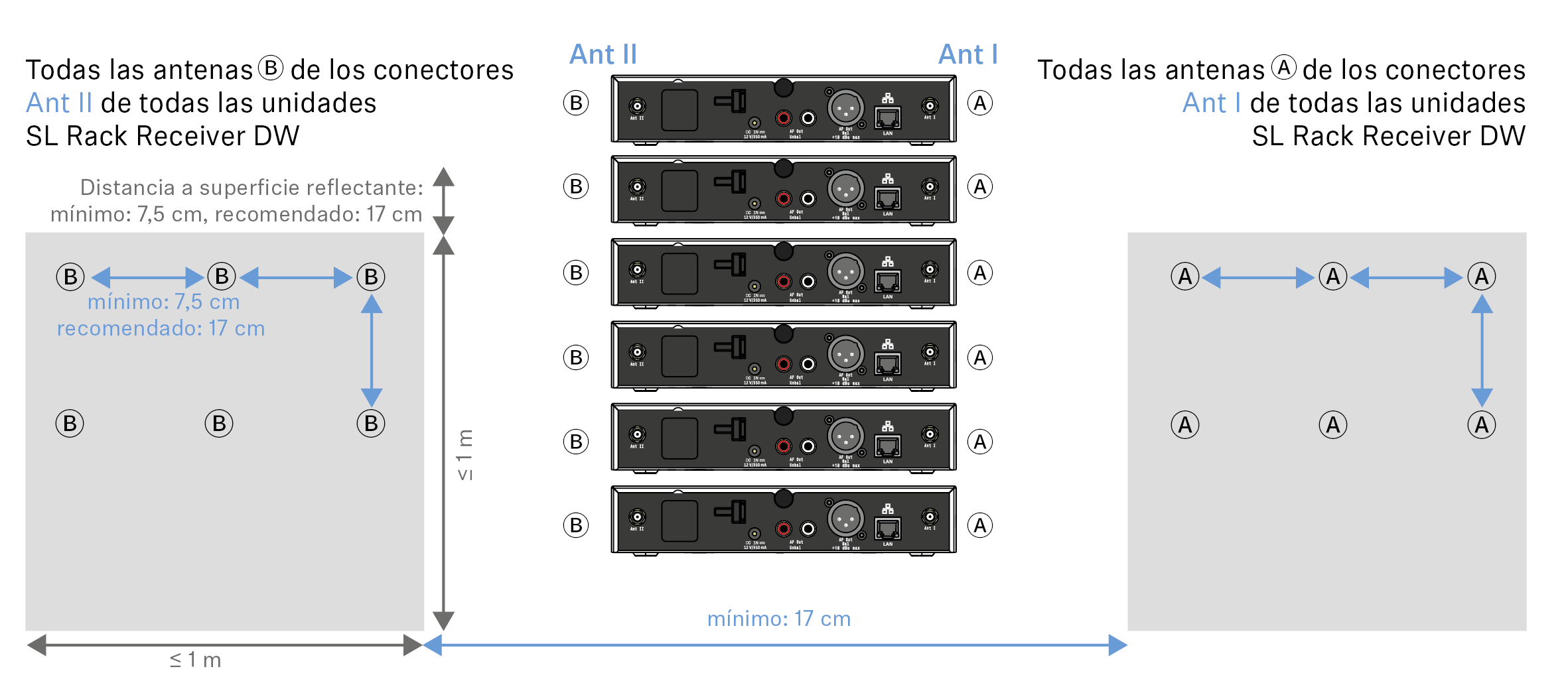

Distancias entre antenas y conexión visual directa

Si desea utilizar varias antenas remotas (AWM 2/AWM 4) en una estancia o si es preferible el montaje individual de las antenas, tenga en cuenta los siguientes aspectos:

• Sitúe todas las antenas cerca unas de otras.
• Procure que las distancias entre antenas sean idénticas y de las mismas dimensiones que en la parte posterior del receptor o en la antena remota AWM 2/AWM 4.

Si es posible, agrupe las antenas como sigue:

• Todas las antenas A de los conectores hembra ANT I de los receptores en un grupo según los datos anteriores
• Todas las antenas B de los conectores hembra ANT II de los receptores en un grupo según los datos anteriores

• Si utiliza varias antenas AWM 2/AWM 4 remotas, procure que la distancia entre todas las antenas sea idéntica:

• Coloque todas las antenas de modo que entre los transmisores y las antenas haya una conexión visual directa y sin obstáculos.
