Opción 2: combinar varios enlaces en una AWM 2/AWM 4

Con esta variante se pueden utilizar divisores de antena pasivos (SL PASC 2 o SL PASC 4) con la AWM 2 o la AWM 4 para combinar las señales de antena de varios receptores. De este modo se reduce al mínimo el número de cables de antena que deben tenderse.

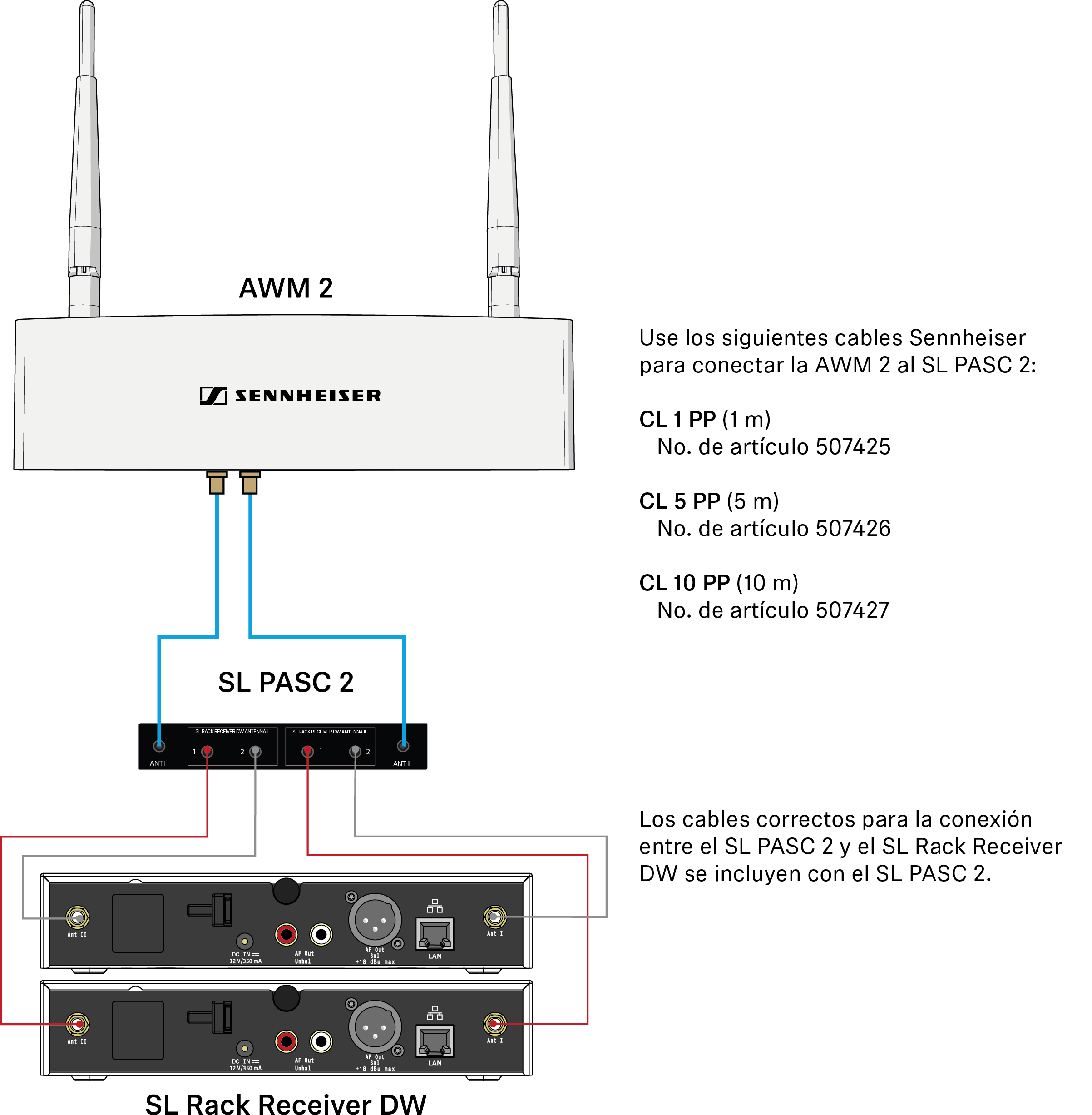

Combinar hasta 2 enlaces con ayuda de la AWM 2 y del SL PASC 2

La siguiente figura muestra un ejemplo de cómo se pueden combinar hasta 2 enlaces con ayuda de una antena remota AWM 2. De este modo se reduce de 4 a 2 el número de cables de antena que deben tenderse.

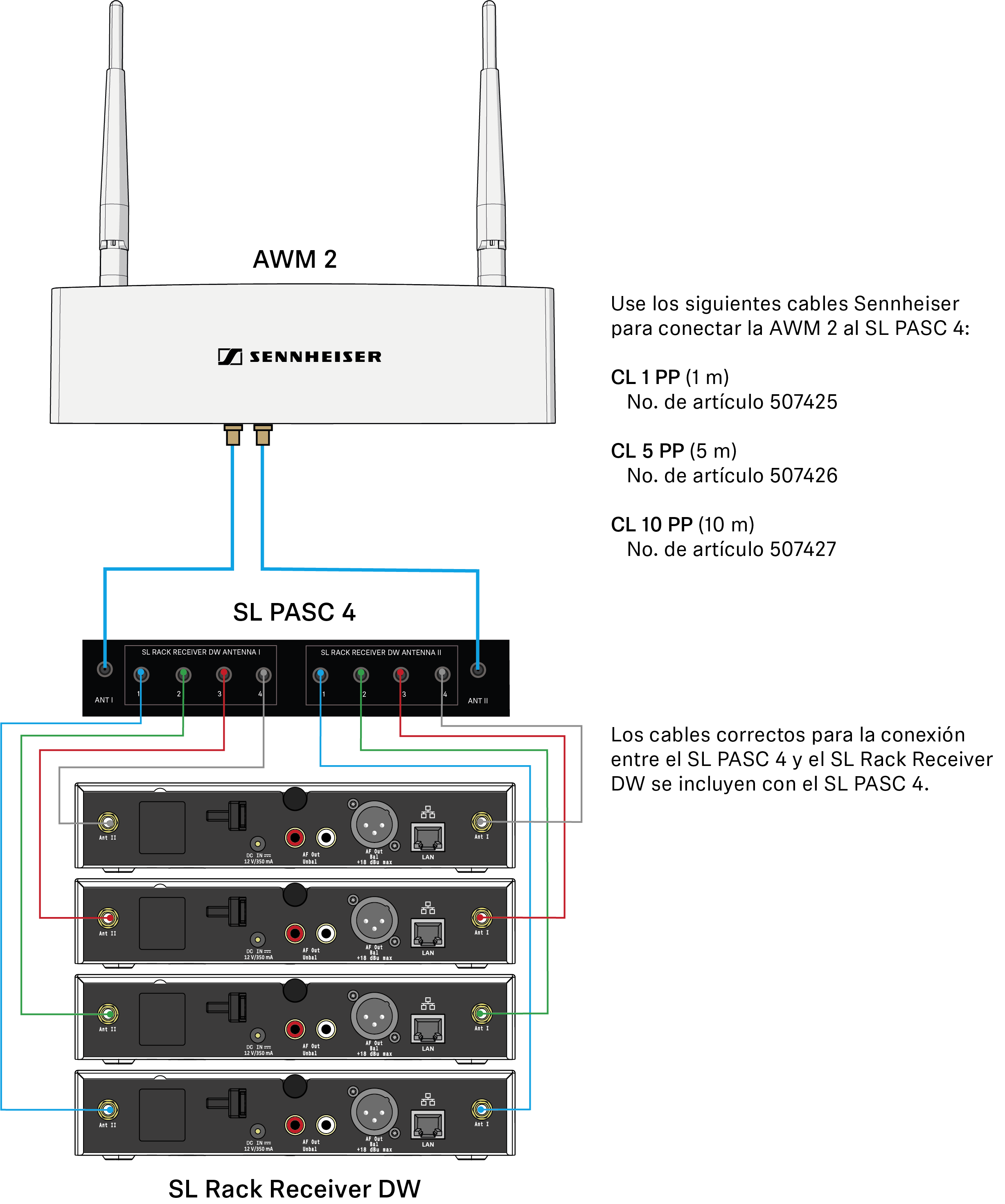

Combinar hasta 4 enlaces con ayuda de la AWM 2 y del SL PASC 4

La siguiente figura muestra un ejemplo de cómo se pueden combinar hasta cuatro enlaces con una antena remota AWM 2. De este modo se reduce de ocho a dos el número de cables de antena que deben tenderse.



Combine siempre todos los conectores hembra de antena ANT I de todos los receptores y todos los conectores hembra de antena ANT II de todos los receptores según corresponda en una de las dos antenas AWM 2. Si sólo utiliza 3 de las 4 conexiones del divisor de antena, debe cerrar la conexión no utilizada con una resistencia de terminación (50 Ω) para minimizar las señales perturbadoras y maximizar la potencia inalámbrica.

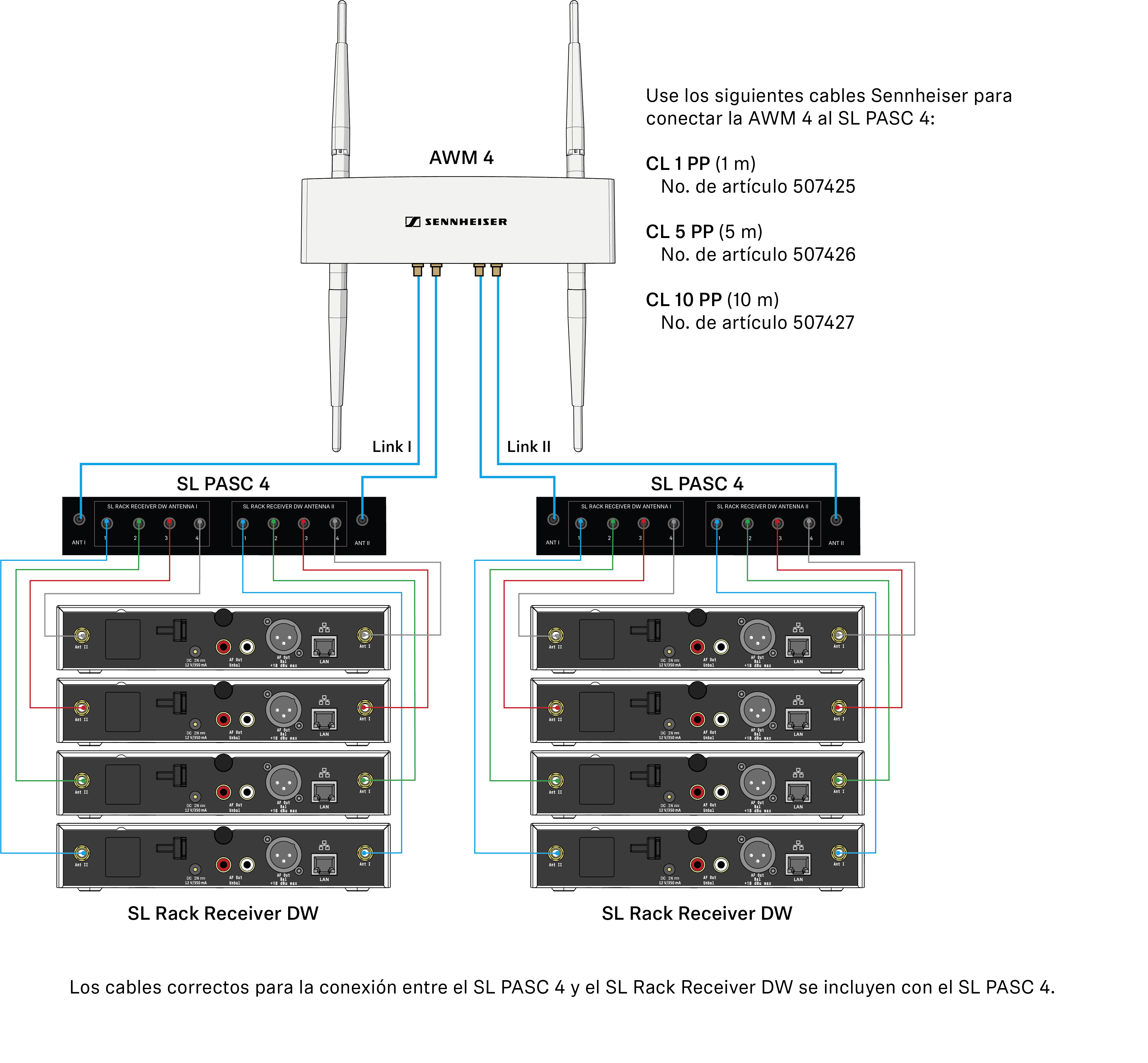

Combinar hasta 8 enlaces con ayuda de la AWM 4 y dos SL PASC 4

La siguiente figura muestra un ejemplo de cómo se pueden combinar hasta ocho enlaces con una antena remota AWM 4. De este modo se reduce de dieciséis a cuatro el número de cables de antena que deben tenderse.



Combine siempre todos los conectores hembra de antena ANT I de hasta cuatro receptores y todos los conectores hembra de antena ANT II de hasta cuatro receptores según corresponda en ambas conexiones de un enlace de la AWM 4. Si no utiliza todas las conexiones del divisor de antena, debe cerrar las conexiones no utilizadas con una resistencia de terminación (50 Ω) para minimizar las señales perturbadoras y maximizar la potencia inalámbrica.

Pérdidas de señal por cables de prolongación y divisores de antena

En este supuesto, se pueden producir pérdidas de potencia de salida debidas al uso de cables de prolongación y divisores de antenas en el montaje de antenas remotas, en función de la longitud de los cables.

Puede compensar dichas pérdidas adaptando en consecuencia la potencia de salida del receptor. Tenga en cuenta los siguientes niveles mínimos de potencia de salida (SL Rack Receiver DW: Menú System Settings -> RF Power) para las longitudes de cable correspondientes: El divisor de antena ocasiona aproximadamente tantas pérdidas de señal como una longitud de cable de 15 m. Dichas pérdidas se deben tener en cuenta al calcular la etapa de potencia de salida.

Recomendamos las siguientes longitudes de cable con el divisor de antena:

  • Receptor a divisor: 1 m -> divisor a AWM 2/4: 1 m
  • Receptor a divisor: 1 m -> divisor a AWM 2/4: 5 m
  • Receptor a divisor: 1 m -> divisor a AWM 2/4: 10 m
  • Receptor a divisor: 5 m -> divisor a AWM 2/4: 1 m
  • Receptor a divisor: 5 m -> divisor a AWM 2/4: 5 m
  • Receptor a divisor: 10 m -> divisor a AWM 2/4: 1 m
No se recomiendan cables de más de 10 m de longitud para esta variante.

De ese modo se logran las siguientes etapas de potencia de salida, las cuales se deben ajustar en el menú del receptor o en el software Sennheiser Control Cockpit al mismo tiempo para varios receptores:

  • 5 m de longitud de cable más divisor -> mínimo nivel 2
  • 10 m de longitud de cable más divisor -> mínimo nivel 3

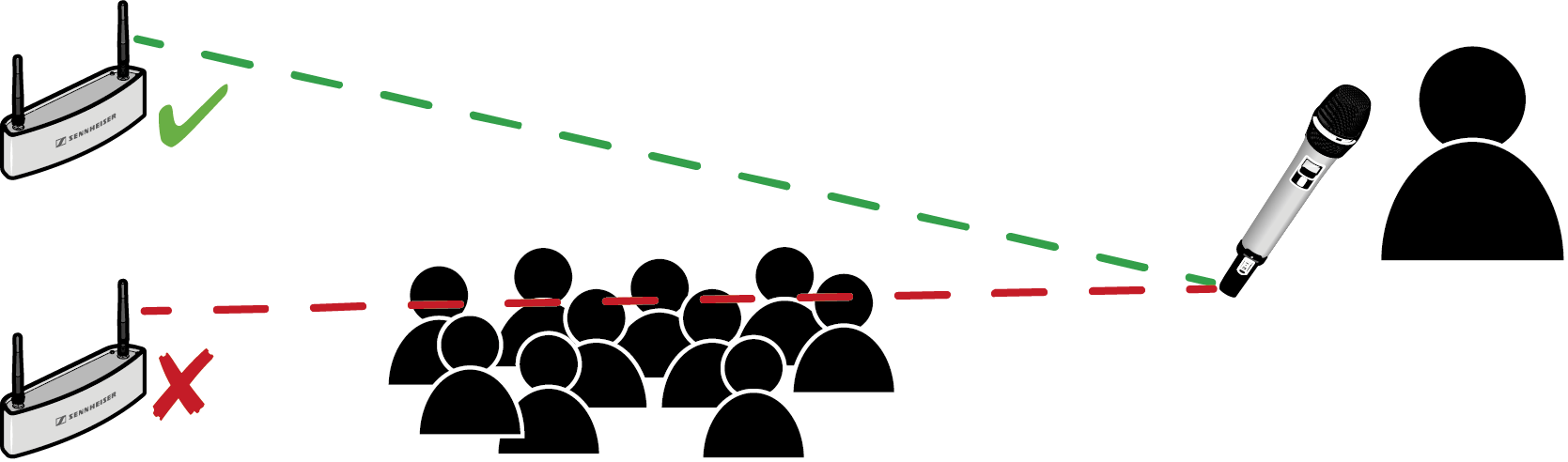

Contacto visual directo

  • Coloque todas las antenas de modo que entre los transmisores y las antenas haya una conexión visual directa y sin obstáculos.
