En esta parte de la documentación encontrará los siguientes datos de ayuda para planificar el sistema.
Recomendaciones para el montaje de las antenas
Opción 3: montaje en bastidor; lado frontal

Planificación del sistema
En esta parte de la documentación encontrará los siguientes datos de ayuda para planificar el sistema.
- Preparación de la planificación
  Al empezar con la planificación, se deben tener en consideración los siguientes aspectos.
- Recomendaciones para el montaje de las antenas
  - Configuración y planificación de antenas para SpeechLine Digital Wireless
    Para la instalación de los dispositivos SpeechLine Digital Wireless en cada habitación se deben tener en cuenta las siguientes informaciones.
  - Opciones para el montaje de las antenas
  - Opción 1: conectar las antenas remotas AWM 2 o AWM 4 directamente o conectar los receptores
  - Opción 2: combinar varios enlaces en una AWM 2/AWM 4
    Con esta variante se pueden utilizar divisores de antena pasivos (SL PASC 2 o SL PASC 4) con la AWM 2 o la AWM 4 para combinar las señales de antena de varios receptores. De este modo se reduce al mínimo el número de cables de antena que deben tenderse.
  - Opción 3: montaje en bastidor; lado frontal
  - Opción 4: montaje en bastidor; lado posterior
  - Más información importante sobre el uso de antenas
- Multi-Room Mode

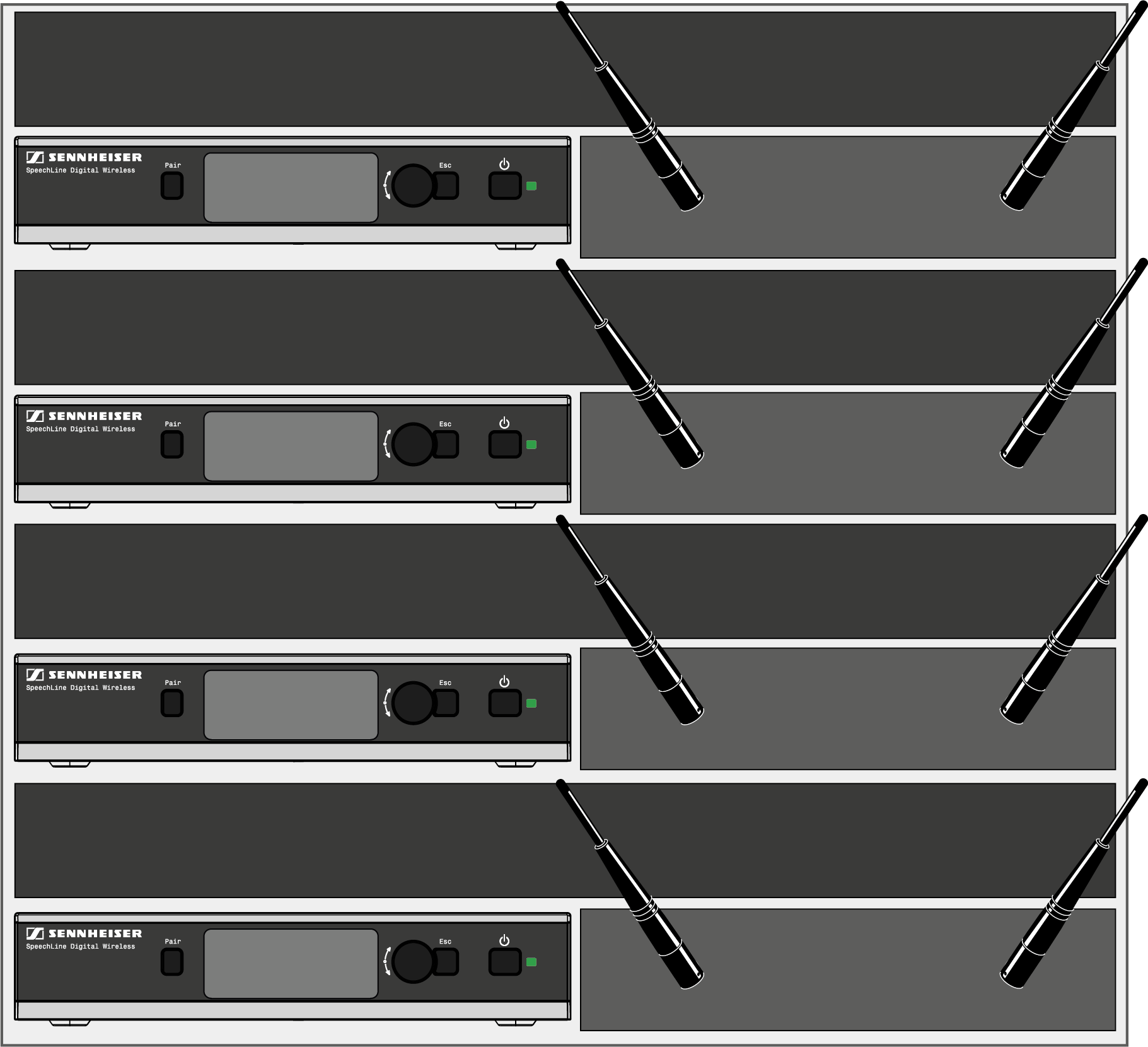

Opción 3: montaje en bastidor; lado frontal

Si desea montar las antenas junto con los receptores en un bastidor, recomendamos montar las antenas en el lado frontal del bastidor con ayuda del accesorio de montaje GA 4.

Deje siempre 1 U de espacio entre receptores y antenas.
Disponga las antenas en un ángulo de aprox. 45°.
