Scan New List

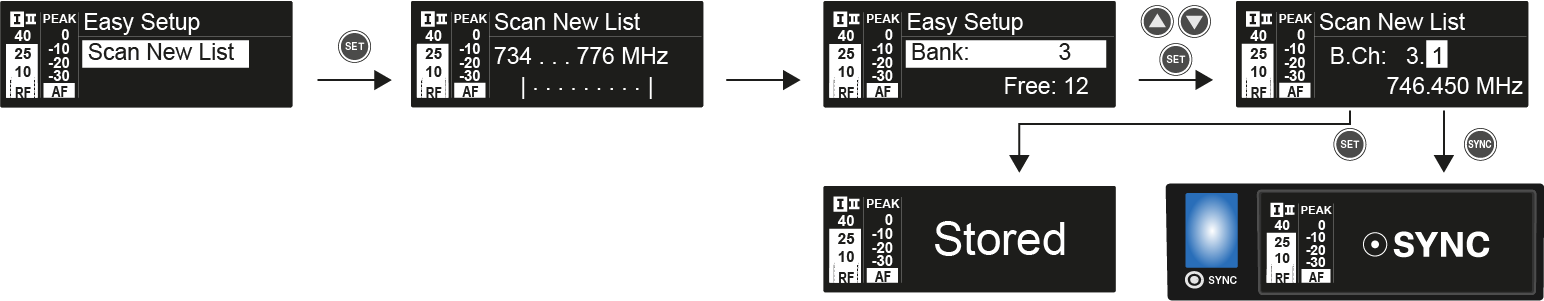

Wählen Sie Scan New List, um einen Scan nach freien Frequenzen durchzuführen.
Drücken Sie die Taste SET, um den Scan zu starten.
Der Frequenzbereich des Empfängers wird gescannt. Als Ergebnis wird für jede Kanalbank die Anzahl der freien Frequenzen angezeigt.
Drücken Sie die Taste UP oder DOWN, um eine Kanalbank auszuwählen.
Drücken Sie die Taste SET, um die Auswahl zu bestätigen.
Drücken Sie die Taste UP oder DOWN, um eine freie Frequenz der ausgewählten Bank auszuwählen.
Drücken Sie die Taste SET, um die Auswahl zu speichern und die gewählte Frequenz später auf den Sender zu synchronisieren (siehe Ew 100 G4 synchronisieren).
ODER
Drücken Sie die Taste SYNC, um die gewählte Frequenz unmittelbar auf den Sender zu synchronisieren.
