Produktübersicht

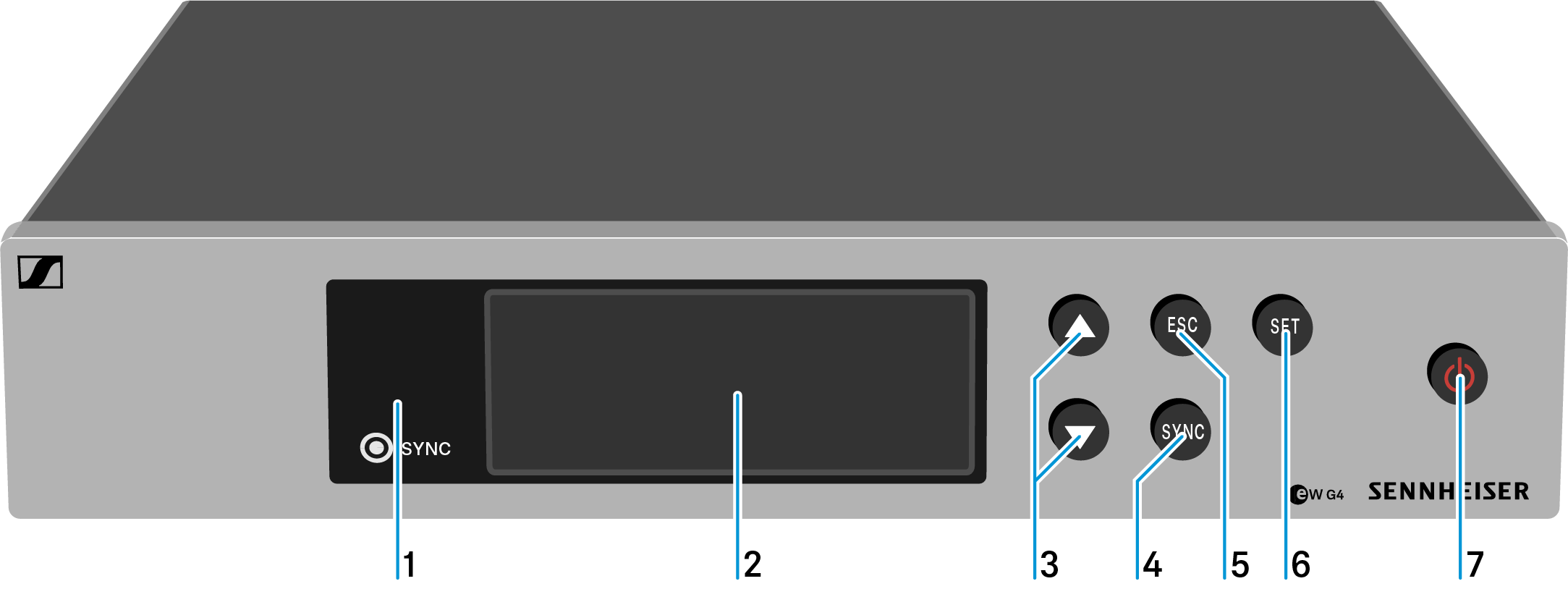

Vorderseite

1	Infrarot-Schnittstelle mit blauer LED siehe Ew 100 G4 synchronisieren
2	Display siehe Anzeigen im Display des Empfängers
3	Tasten UP/DOWN siehe Tasten zur Navigation durch das Menü
4	Taste SYNC siehe Ew 100 G4 synchronisieren
5	Taste ESC siehe Tasten zur Navigation durch das Menü
6	Taste SET siehe Tasten zur Navigation durch das Menü
7	Taste STANDBY siehe Empfänger ein- und ausschalten

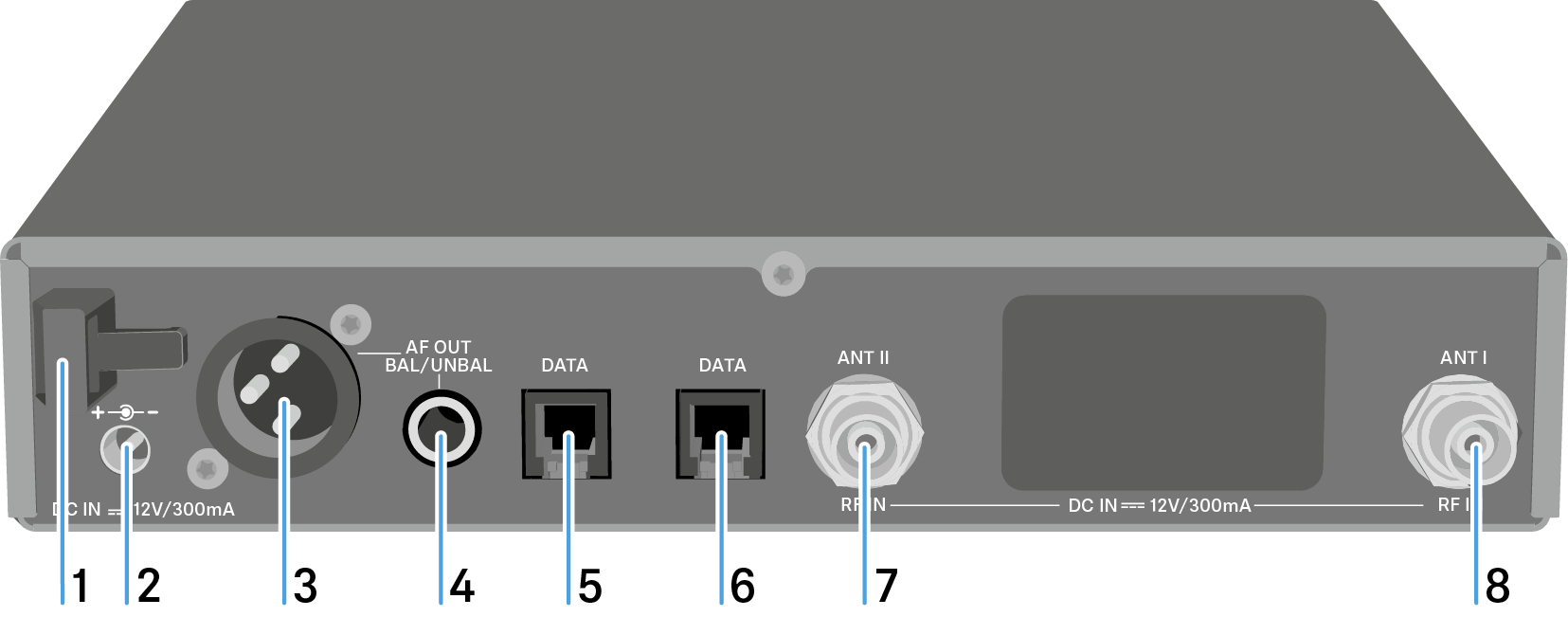

Rückseite

1	Zugentlastung für das Anschlusskabel des Steckernetzteils siehe Empfänger mit dem Stromnetz verbinden/vom Stromnetz trennen
2	Anschlussbuchse für das Steckernetzteil (DC IN) siehe Empfänger mit dem Stromnetz verbinden/vom Stromnetz trennen
3	XLR-3-Buchse für Audioausgang, symmetrisch (AF OUT BAL) siehe Audiosignale ausgeben
4	6,3-mm-Klinkenbuchse für Audioausgang, unsymmetrisch (AF OUT UNBAL) siehe Audiosignale ausgeben
5	RJ-10-Schnittstelle (DATA) siehe Ein Datennetzwerk herstellen
6	RJ-10-Schnittstelle (DATA) siehe Ein Datennetzwerk herstellen
7	BNC-Buchse, Antenneneingang II (ANT II) mit Fernspeiseeingang siehe Antennen anschließen
8	BNC-Buchse, Antenneneingang I (ANT I) mit Fernspeiseeingang siehe Antennen anschließen
