Menüpunkt AF Out

Im Menüpunkt AF Out können Sie den Audiopegel einstellen, der über die Audioausgänge des Empfängers ausgegeben wird.

Einstellbereich:

-24 dB bis +18 dB
in 3-dB-Schritten

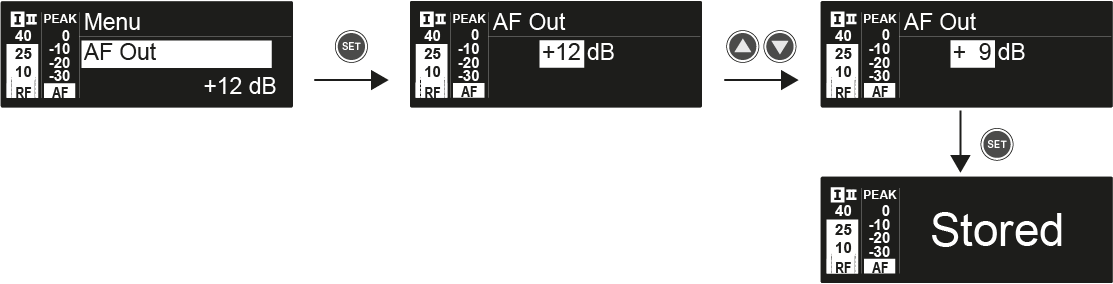

Um den Menüpunkt AF Out zu öffnen:

Drücken Sie im Home Screen die Taste SET, um das Bedienmenü zu öffnen.
Drücken Sie die Taste UP oder DOWN, bis der Menüpunkt AF Out im Auswahlrahmen erscheint.
Drücken Sie die Taste SET, um den Menüpunkt zu öffnen.
Nehmen Sie die gewünschten Einstellungen vor.
Drücken Sie die Taste SET, um die vorgenommenen Einstellungen zu speichern.
ODER
Drücken Sie die Taste ESC, um die Eingabe abzubrechen, ohne die Einstellungen zu speichern.
