Ein Datennetzwerk herstellen

Über die beiden RJ-10-Schnittstellen DATA können Sie mehrere EM 100 G4 zu einer Multikanalanlage kaskadieren (maximal 12 Empfänger). Über die Funktion Easy Setup können Sie so über dieses Datennetzwerk ein Frequenzsetup für die gesamte Multikanalanlage ausführen.

Das Setup funktioniert nur, wenn alle Empfänger denselben Frequenzbereich haben.

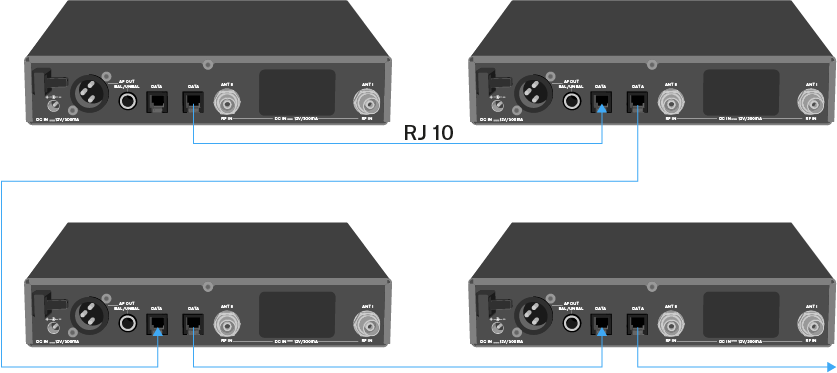

  1. Verbinden Sie die Empfänger wie in der Abbildung dargestellt mit den mitgelieferten RJ-10-Kabeln zu einer Multikanalanlage.
    Beide RJ-10-Buchsen sind gleichwertig. Die Reihenfolge der Verkabelung ist frei wählbar.

    Informationen zum Ausführen der Funktion Easy Setup finden Sie unter Menüpunkt Easy Setup.
Multikanalanlage mit mehr als 12 Empfängern einrichten
Über die Funktion Easy Setup können Sie maximal 12 Empfänger automatisch einrichten.

Wenn Sie die Frequenzen manuell zuweisen, können Sie allerdings bis zu 20 Empfänger in einer Multikanalanlage verwenden (nicht möglich in den Frequenzbereichen TH, JB, K+ und 1G8).

  1. Stellen Sie dazu in jedem Empfänger manuell eine Frequenz ein (siehe Menüpunkt Advanced -> Tune).

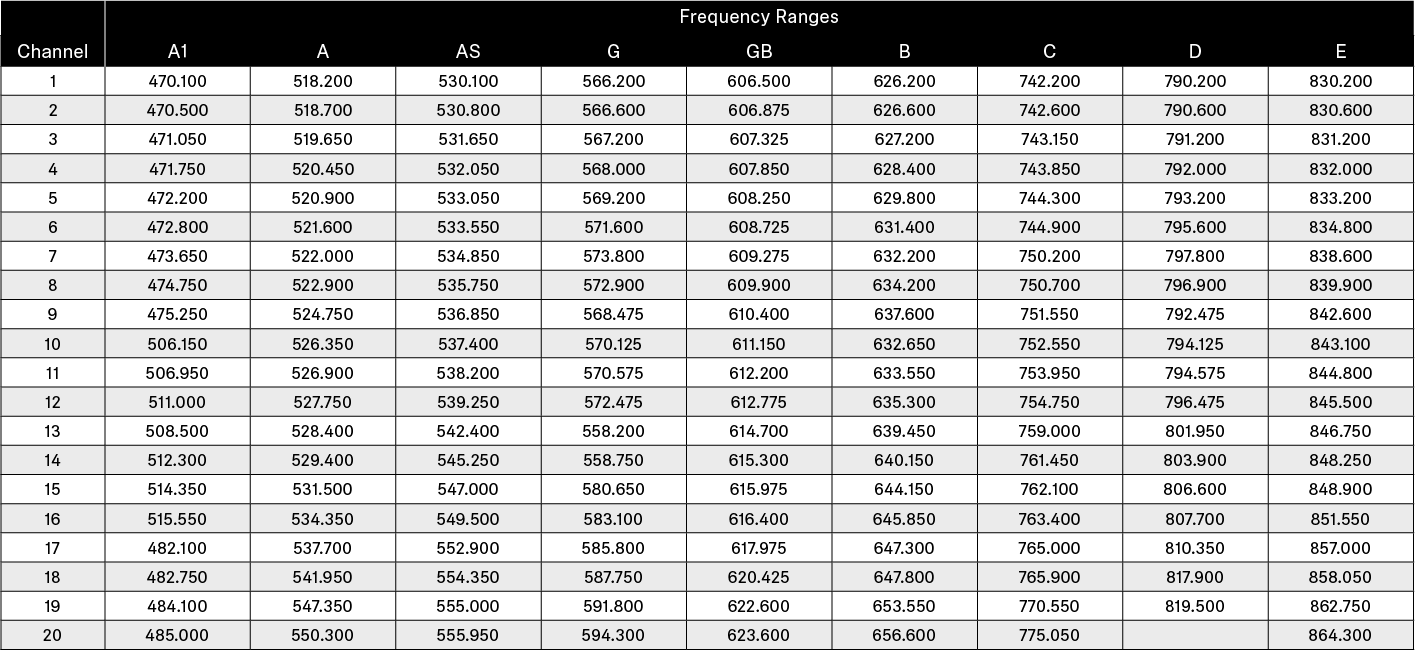

  2. Verwenden Sie hierbei die Frequenzen aus der folgenden Tabelle.
