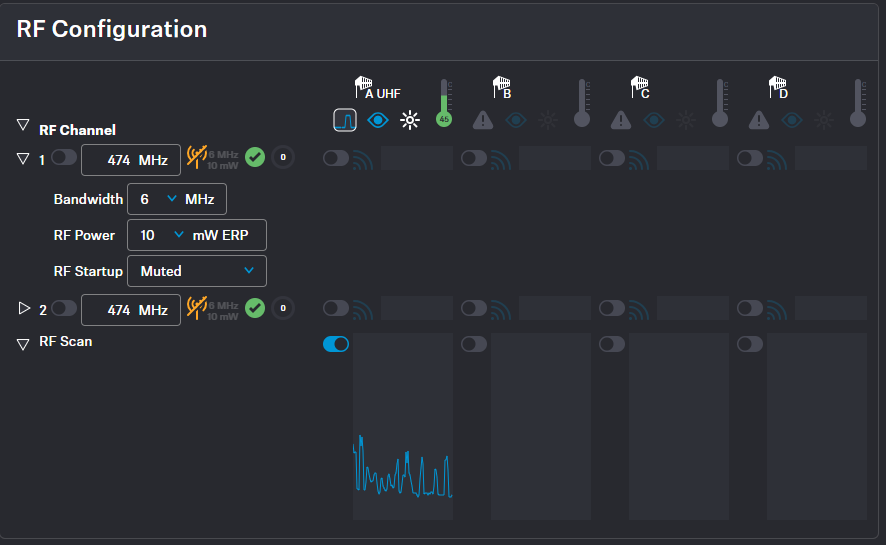

HF-Konfiguration

Hier können Sie Ihren HF-Kanal einrichten und den Status lokaler Berechtigungen, Ihre angeschlossene Antenne und mögliche Frequenzstörungen in der Umgebung überprüfen.

HF-Kanal

  • Anzeige von zwei möglichen konfigurierbaren HF-Kanälen RfC 1 und RfC 2
  • Anzeige der dem HF-Kanal zugewiesenen Antenne A-D

Frequenz

  • Einstellungen für die Frequenz des HF-Kanals
  • Die Annahme der Eingabe erfolgt mit der EINGABETASTE.
    Die Eingabe kann nicht durch Wechseln mit der TAB-TASTE angenommen werden.
  • Statusanzeige des HF-Kanals mit den aktuellen Einstellungen
  • Berechtigungsanzeige für das aktuelle Land basierend auf den HF-Kanaleinstellungen
    • Gültige Eigenschaften gemäß der Lizenz und den lokalen Vorschriften
    • Ungültige Eigenschaften gemäß der Lizenz und den lokalen Vorschriften
      Die Frequenz und die Bandbreite müssen den lokalen Vorschriften entsprechen.
  • Gesamtauslastung der HF-Bandbreite in %

Bandbreite

  • Einstellungen für die Bandbreite des HF-Kanals
    Die Eingabe kann nicht durch Wechseln mit der TAB-TASTE angenommen werden.
    Die Frequenz und die Bandbreite müssen den lokalen Vorschriften entsprechen. Die Berechtigung wird mit den Symbolen (gültig) und (ungültig) dargestellt.

HF-Leistung

  • Einstellung für die Übertragungsleistung des Senders
    Die Frequenz und die Bandbreite müssen den lokalen Vorschriften entsprechen. Die Berechtigung wird mit den Symbolen (gültig) und (ungültig) dargestellt.

HF-Start

  • Einstellung für den erstmaligen HF-Start nach dem Ausschalten des Geräts oder beim erneuten Aktivieren aus dem Standby-Modus.

Antenne

  • Anzeige der verfügbaren Antennen A-D
  • Bereitschaftsstatus des HF-Kanals
  • Schaltfläche „Identifizieren“ für die konfigurierte Antenne (blinkt 3x weiß)
  • LED-Helligkeit der Antennen-LED (aus, schwach, normal, hell)
  • Aktuelle Antennentemperatur
  • Anzeige für aktive HF
  • Frequenzanzeige ohne Störung
  • Frequenzanzeige mit Störung in der Umgebung
