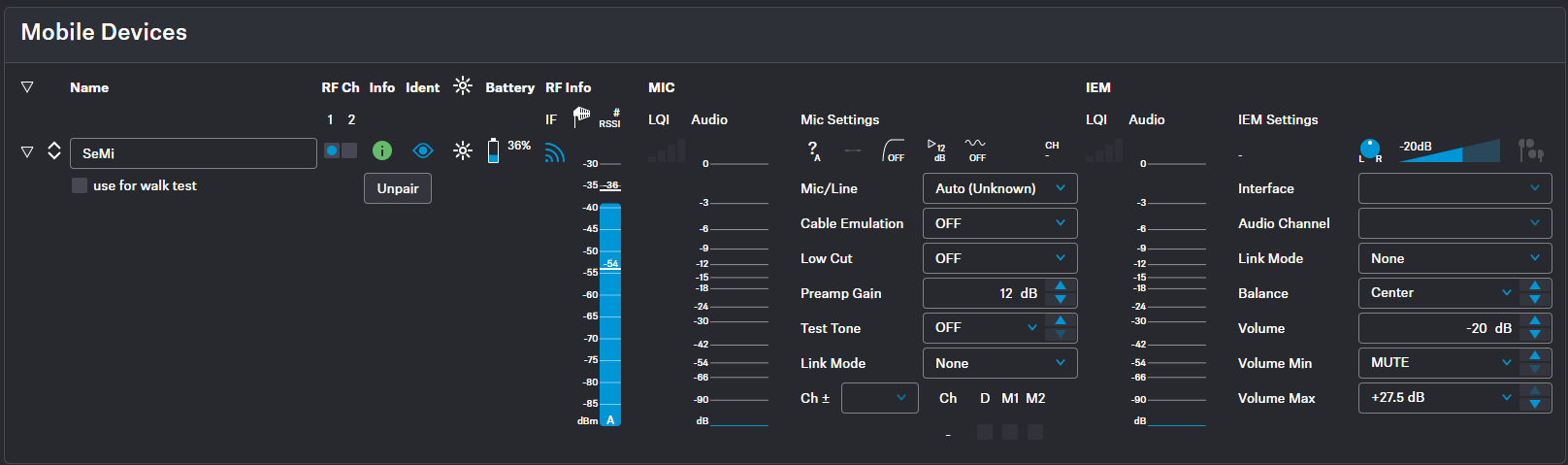

Mobilgeräte

Hier können Sie spezielle Einstellungen für die Mobilgeräte konfigurieren.

Die folgenden Interaktionen können für jedes Mobilgerät durchgeführt werden:

Allgemeines

Sperren der Sortierung mobiler Geräte
Name des Geräts ändern (siehe Gerätename ändern)
Einen HF-Kanal zuweisen (siehe HF-Kanal zuweisen)
Status des Geräts überwachen (Verbindungsstatus, Temperatur, Berechtigung, Datenübertragung usw.)
LED-Helligkeit ändern (siehe LED-Helligkeit einstellen)
Gerät identifizieren (siehe Mobilgerät identifizieren)
Gerät koppeln / entkoppeln (siehe Kopplung/Entkopplung von Mobilgeräten)
Akkuzustand überwachen

Die Zeitangaben für hh:mm haben eine Toleranz von ± 10 Minuten. Wenn die Batterie < 10 % anzeigt, wird ein geringerer Batteriestand dargestellt, als tatsächlich noch verfügbar ist.
Die angezeigte Zeit ist eine geschätzte verbleibende Laufzeit basierend auf dem aktuellen Stromverbrauch. Unterschiedliche Audio-Link-Modi, Kopfhörertypen und die IEM-Lautstärke können diese Schätzung verändern.
Störpegel bei Mobilgerät
Single Strength Indication an der dominanten Antenne empfangen
Verbindungsqualität (LQI)

MIC

Verbindungsqualität (LQI) (siehe Audio-Link-Modus (Mic/Line) auswählen)
Mic/Line-Eingang (siehe Mic/Line-Eingang auswählen)
Kabelemulation (siehe Kabelemulation aktivieren/deaktivieren)
Low Cut (siehe Low Cut aktivieren/deaktivieren)
Vorverstärkung (siehe Vorverstärkung einstellen)
Testton (siehe Testton aktivieren/deaktivieren)
Link-Modus (Farbe ist abhängig vom Modus) (siehe Audio-Link-Modus (Mic/Line) auswählen)
Zugewiesener Kanal (siehe HF-Kanal zuweisen)

In-Ear-Monitoring (IEM)

Schnittstelle (siehe Standardquelle für den Audioeingang/-ausgang auswählen)
Kanal (siehe Audiokanal auswählen (IEM-Link))
Modus (siehe Audio-Link-Modus (IEM) auswählen)
- Max Range
- Max Link Density
- Live Link Density Range
- Live Link Density Range
- Live Low Latency
- Live Ultra Low Latency
Balance / Center (siehe Balance einstellen)
Lautstärke (siehe Lautstärke einstellen)
Kopfhörer
Phones Output (see Auswahl des PHONES Ausgangs)
