HF-Frequenz scannen

Sie können einen Frequenzscan verwenden, um die aktuelle Frequenzsituation in Ihrer Umgebung zu überprüfen.

Der Frequenzscan bietet einen Überblick über die Frequenzsituation an Ihrem Standort. Sie können die Antennenkonfiguration als .csv-Infodatei speichern. Diese Datei kann als Sicherungsdatei zur Zusammenfassung Ihrer Einstellungen oder als lokale Frequenzinformation für Ihre jeweilige Umgebung verwendet werden. Sie können die Frequenzen aller mit der Base Station verbundenen Antennen scannen.
Der Scan kann ausgelöst werden:
  • über die Registerkarte HF-Konfiguration für einen kurzen Auszug ohne Details oder
  • über die Registerkarte Frequenzscan mit detaillierter Übersicht der Frequenzsituation.

Die Scanergebnisse werden in zwei verschiedenen Kurven dargestellt:

  • Peak (rot) = Höchstwert

  • RMS (blau) = durchschnittliche Leistung oder Stärke

Beachten Sie, dass der Antenne vor dem Scannen kein HF-Kanal zugewiesen sein darf (siehe Eine Antenne für einen HF-Kanal zuweisen).
Scannen der HF-Frequenz über die Registerkarte HF-Konfiguration:
  1. Navigieren Sie in der oberen Leiste zu Konfiguration > HF-Konfiguration.

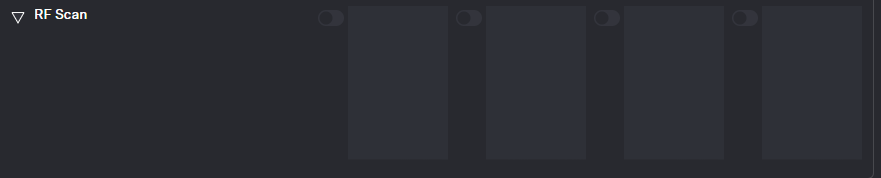

    Das Dropdown-Menü HF-Scan enthält vier Schiebeschalter, mit denen die Scan-Funktion für jede angeschlossene Antenne aktiviert bzw. deaktiviert werden kann.

  2. Klicken Sie auf den Schiebeschalter der zu scannenden Antenne, um einen Sofort-Scan zu starten.

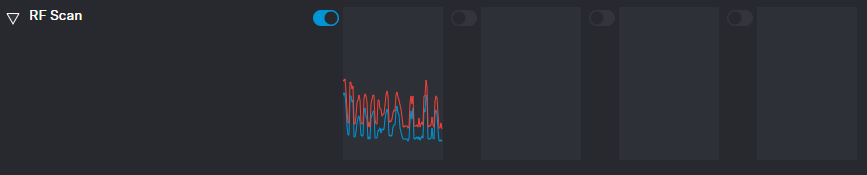

    Das Quadrat wird mit einem blauen Punkt markiert und das Scanergebnis wird nach ca. 5 Sekunden durch eine kleine Frequenzkurve dargestellt.

  3. Klicken Sie zum Anzeigen der Ergebnisse
    • auf das kleine Frequenz-Symbol oder
    • navigieren Sie zu Frequenzscan in der oberen Leiste.

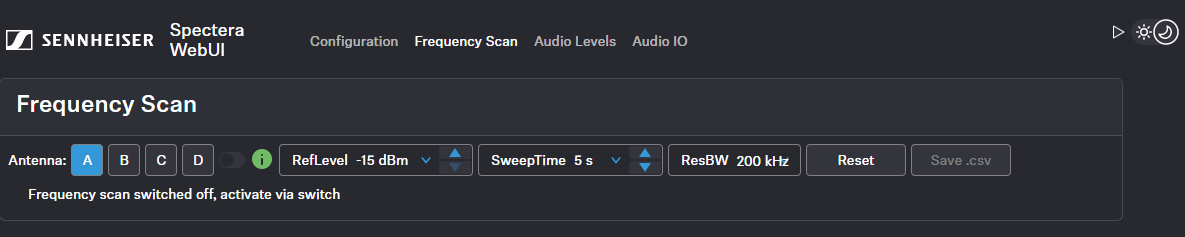

Scannen der HF-Frequenz über die Registerkarte Frequenzscan:
  1. Navigieren Sie in der oberen Leiste zur Registerkarte Frequenzscan.
  2. Wählen Sie die Antenne aus, die gescannt werden soll, und passen Sie die Einstellungen wie gewünscht an.
  3. Schalten Sie den Schiebeschalter ein, um den Scan zu starten.
    Der Frequenzscan wird gestartet und das Ergebnis wird in einem detaillierten Frequenzdiagramm dargestellt. Unterstützte Frequenzbereiche werden grün und nicht unterstützte Bereiche grau dargestellt.

Zurücksetzen eines Scans:
  1. Klicken Sie auf Zurücksetzen.
    Der aktuelle Scan wird zurückgesetzt.
Speichern der Scanergebnisse in einer .csv-Datei:
  1. Klicken Sie auf Speichern als .csv.
    Die Antennenkonfiguration wird lokal als .csv-Datei auf Ihren Computer heruntergeladen.
Die Frequenz der angeschlossenen Antenne wurde gescannt.
