单域模式

Sennheiser Control Cockpit 与 Dante Controller 位于同一网络中。

如果您要在同一物理端口上在同一网络中仅使用一个可用的 IP 同时驱动 Controller（Sennheiser 或者第三方供应商）和 Dante，则通常会使用该模式。为了设置两个配置，您需要用于控制网络的 Sennheiser Control Cockpit 以及用于其他路由的 Sennheiser 设备的 Dante Controller。

下列情况下使用该模式：

  • 您希望通过一台交换器配置 Dante® 网络和控制网络；

  • 您希望为两个网络仅使用一个 IP；

  • 您希望通过 TC Bar 的一个网络接口控制两个网络。

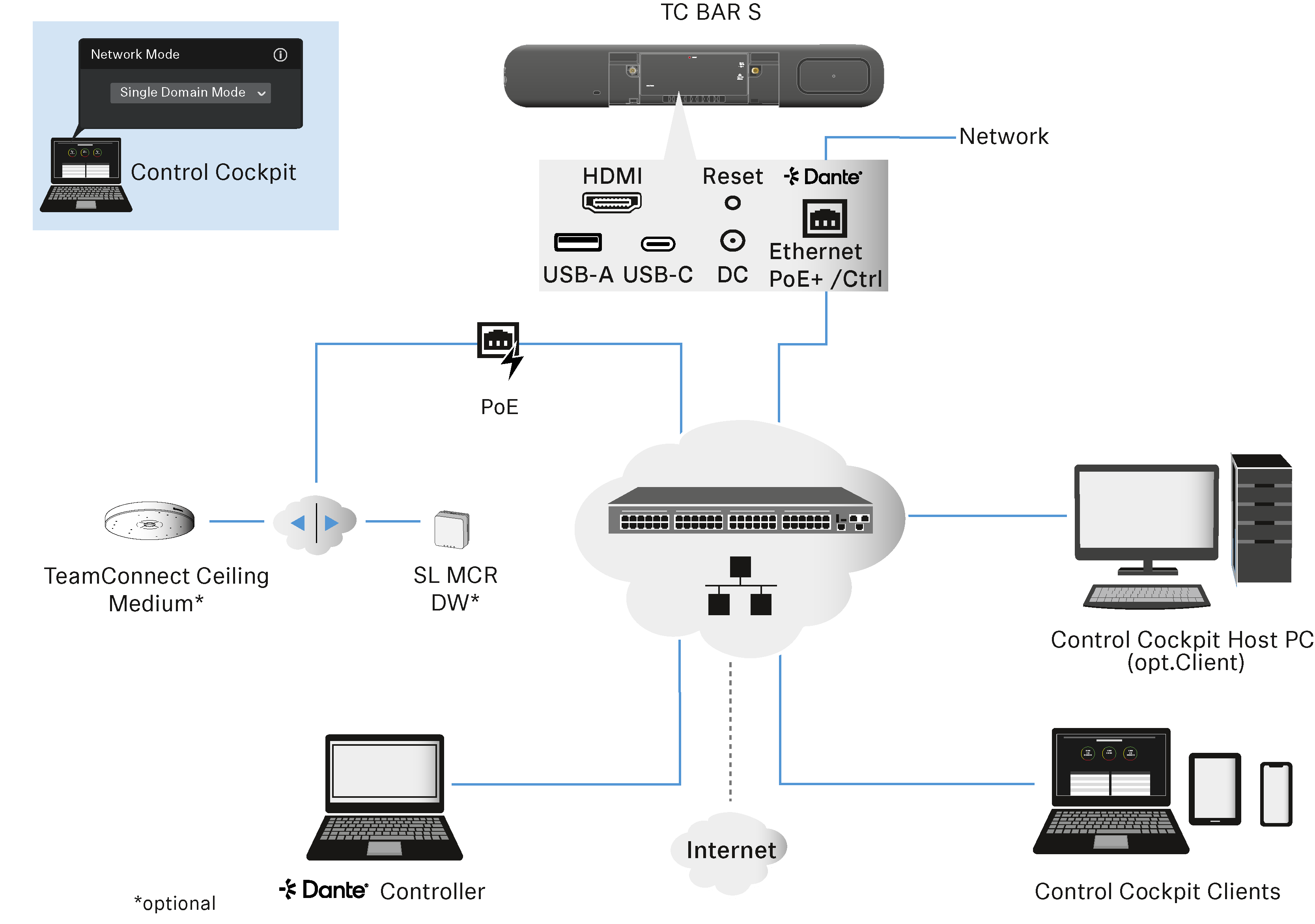

用于 TC Bar S 的简化网络图：



TC Bar S 只有一个网络接口，并且只能通过一台交换器为 Dante® 和控制系统提供合并的数据流。

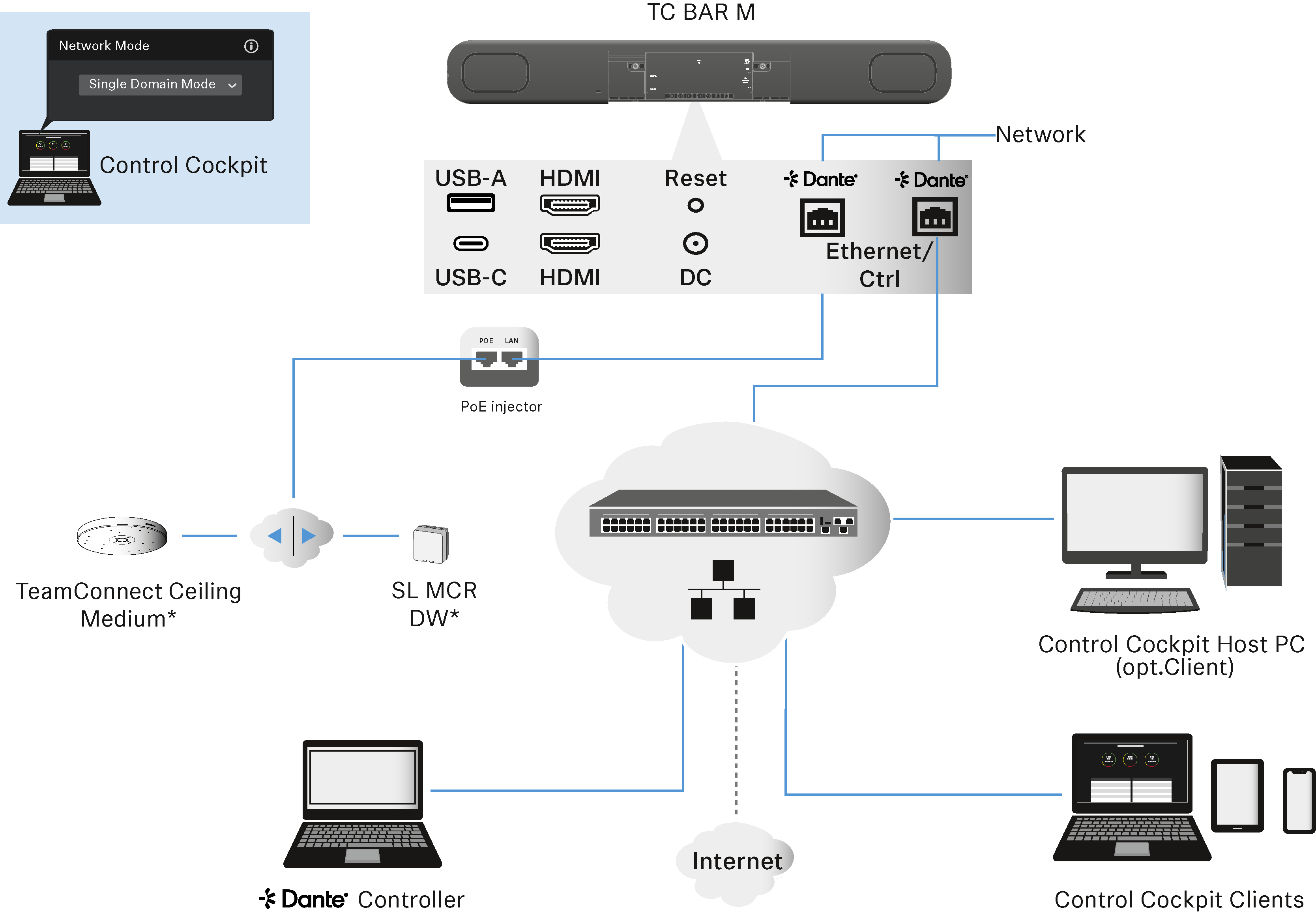

用于 TC Bar M 的简化网络图：



TC Bar M 提供两个网络端口，它们在该模式下分享一个 IP。

可以使用一个端口，以便借助 Dante Controller 和 Control Cockpit 直接通过一台交换器通过网络控制 Bar。另外一个端口用于通过 Dante Controller 连接路由的 Sennheiser 设备（例如 TCC M）。

可能连接的扩展设备既可以通过 Dante Controller 也可以通过 Control Cockpit 进行管理，因为 Bar M 会通过集成的交换器转发信号。

为了激活 TC Bar 的第二个以太网接口，同样也可以选择通过网络交换器连接扩展的 Sennheiser 产品。确保将 TC Bar M 始终连接到两个不共享交换器的不同网络上，否则，有导致网络循环的危险（参见 网络循环 (Network Loops) 的危险）。
