双域模式

在该模式下，Sennheiser Control Cockpit 和 Dante Controller 位于不同的网络中，并且对外具有不同的 IP 地址。发出的数据包会标记为 VLAN (Virtual Local Area Network)。

如果您希望通过一条唯一的网络线路从两个不同的网络接收合并的数据流，并且将这股合并的数据流重新解析至两个不同的 IP 和 MAC 地址，则通常会使用该模式。通过这种方式，您就可以通过同一台交换器相互独立地驱动 Dante® 网络和控制网络。

发出的 Dante® 数据包将会根据 802.1q 标准 (Virtual Local Area Network) 标记为 VLAN。接收的数据包同样也必须由外接网络进行标记，以便为内部使用能够正确地关联它们。根据具体设备，数据包必须通过一台管理型交换机从 802.1q 标准转换为 802.3。

请注意，必须在 Sennheiser Control Cockpit 中激活 VLAN 标记（参见 激活 Tagged VLNA（Dante® 网络））。
下列情况下使用该模式：

  • 您希望通过一台交换器配置 Dante® 网络和控制网络；

  • 您希望使用两个不同的 IP，以便为控制网络和 Dante® 网络分开分配地址；

  • 您希望通过 TC Bar 的一个网络接口控制两个网络。

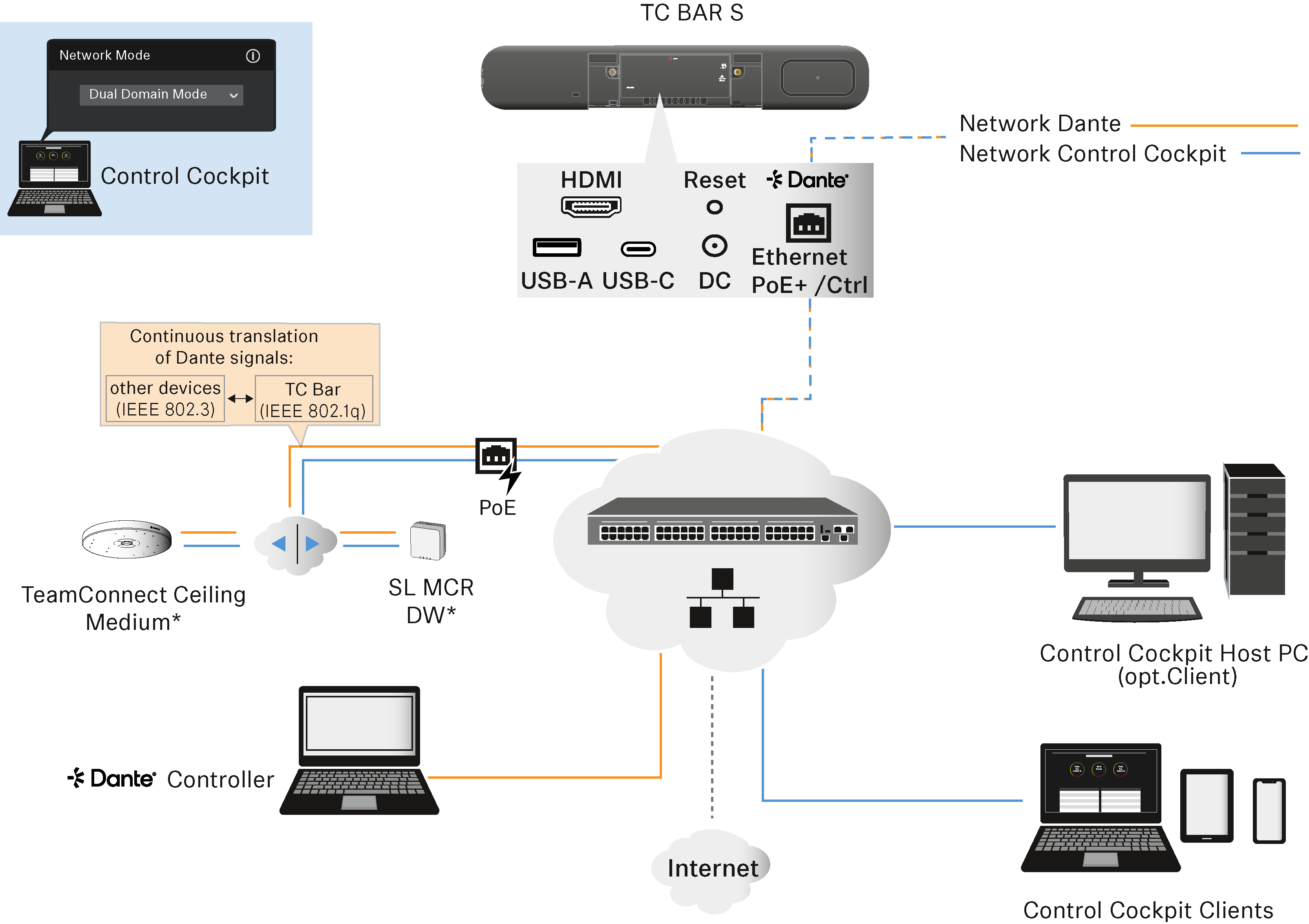

用于 TC Bar S 的简化网络图：

  • TC Bar S 在该模式下会获得两个不同的 IP 地址。
  • 一个 IP 地址用于通过 Control Cockpit 触发 TC Bar。
  • 另一个 IP 地址用于通过 Dante Controller 触发 TC Bar。

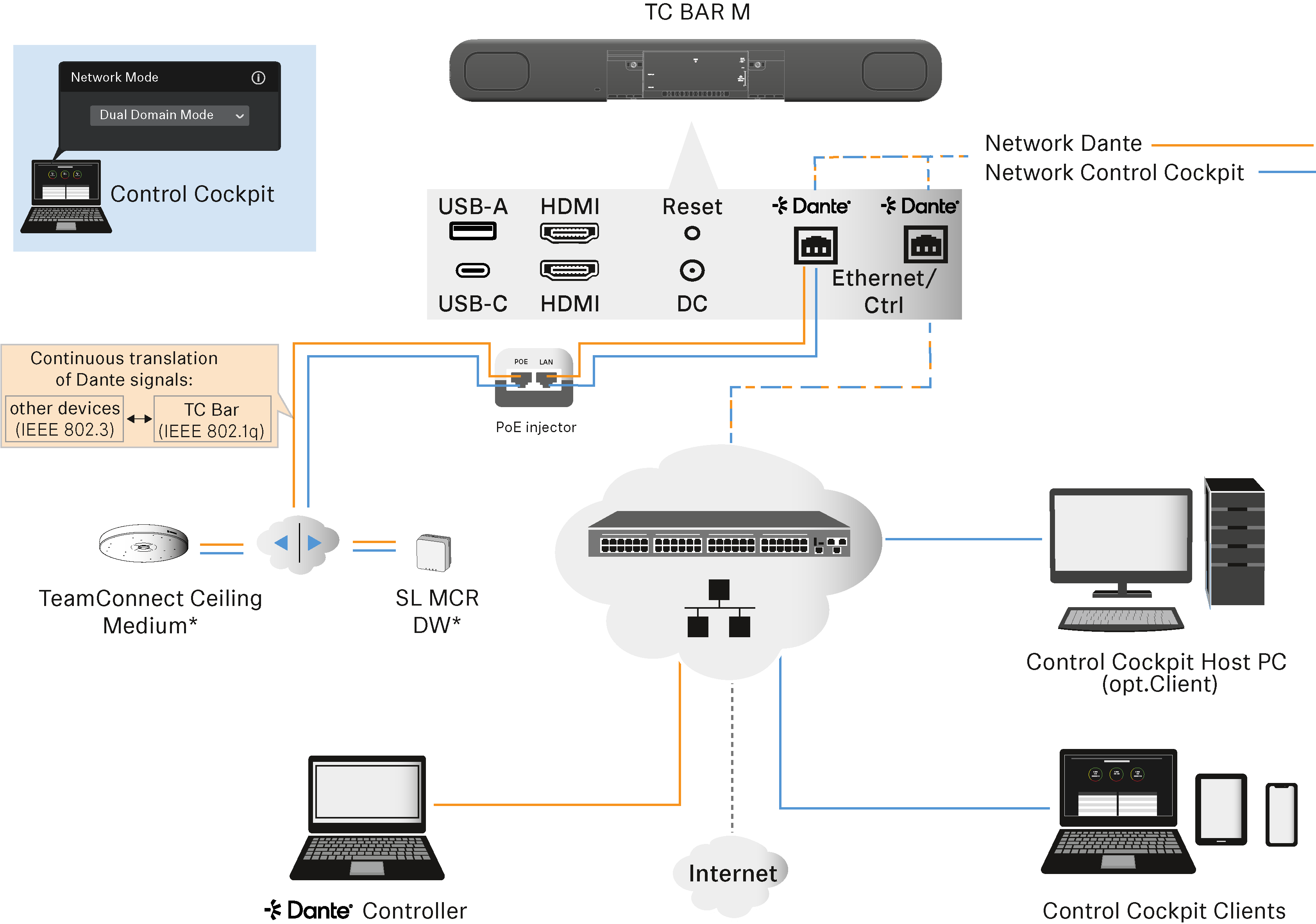

用于 TC Bar M 的简化网络图：

  • TC Bar M 在该模式下会获得两个不同的 IP 地址。
  • 可以使用两个以太网端口，以便通过 Control Cockpit 以及 Dante Controller 触发 TC Bar。在这种情况下，一个 IP 用于 Dante，另一个则用于 Cockpit。
  • 可能连接的扩展设备既可以通过 Dante Controller 也可以通过 Control Cockpit 进行管理，因为 Bar M 会通过集成的交换器转发信号。
  • 在使用 Dante Controller 时，会额外用 VLAN 标记数据包（参见 激活 Tagged VLNA（Dante® 网络））。
确保将 TC Bar M 始终连接到两个不共享交换器的不同网络上，否则，有导致网络循环的危险（参见 网络循环 (Network Loops) 的危险）。

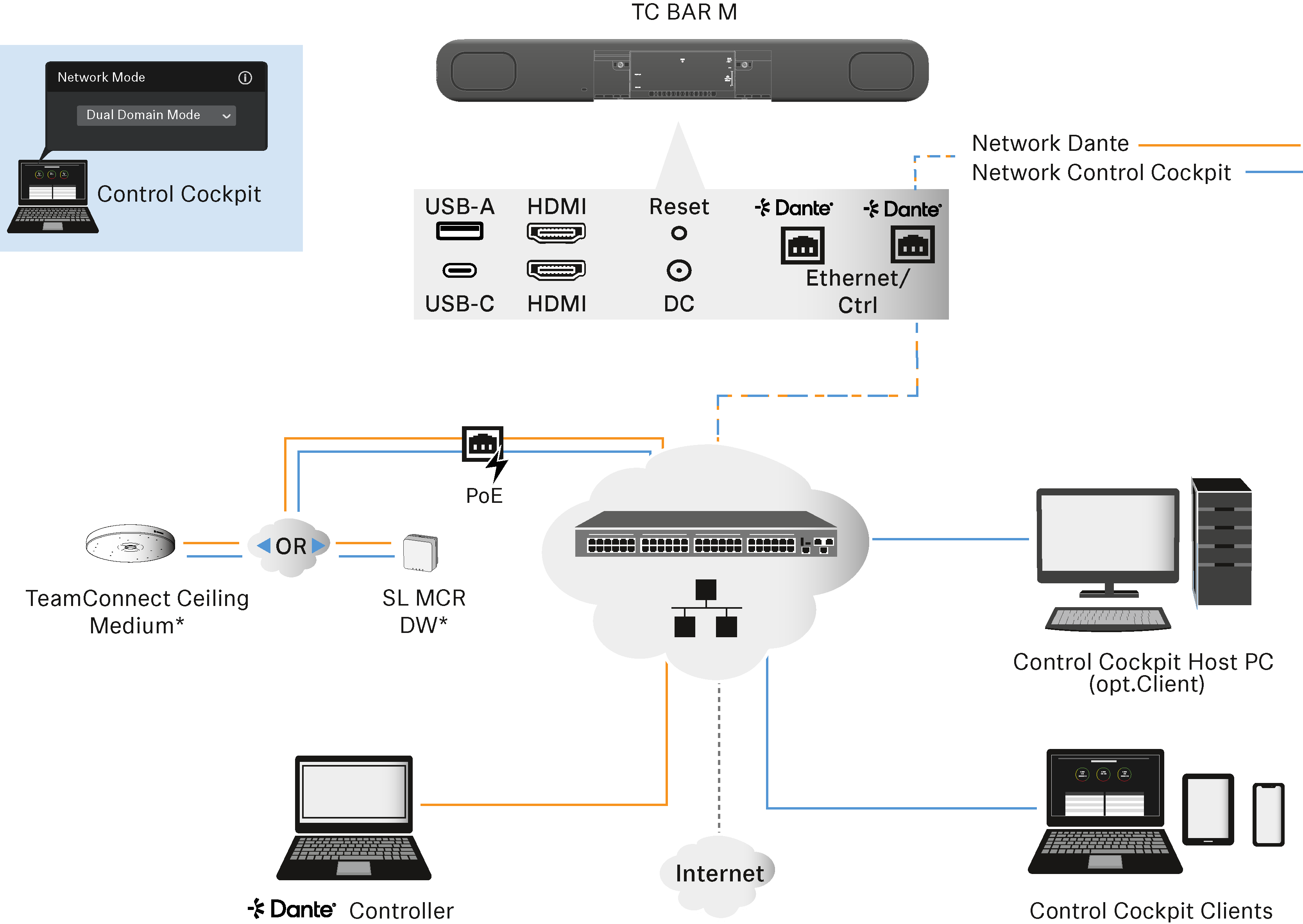

备选的连接选项：

扩展的设备（例如 TCC M 或者 MCR）不通过第二个以太网接口，而是通过一个外部交换器借助一路专门的布线连接。
