设备概况

设备及其操作元件概览

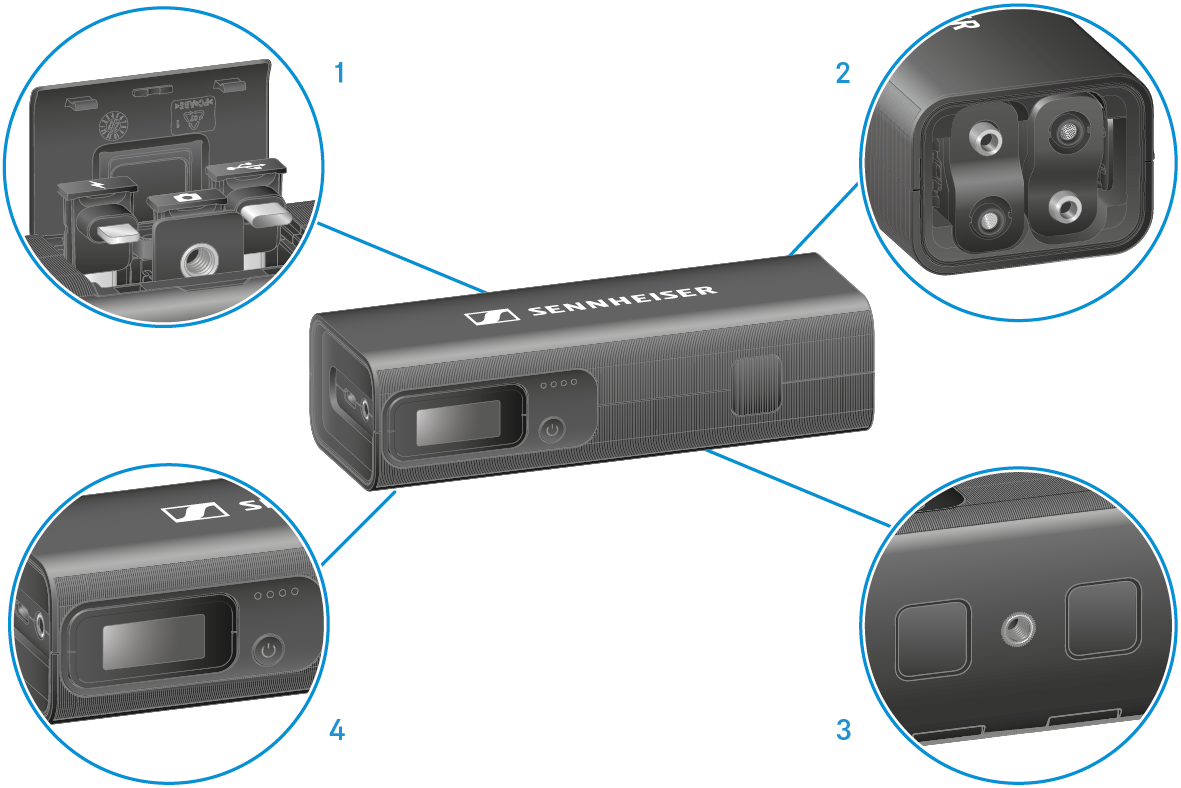

Charging Bar (CB)

型号： PWCB

1 可以翻开的匣盒，带三个转接头：USB-C、Lightning 和闪光灯插座

2 用于两个 Transmitter 的插槽 (TX)

3 用于固定 Transmitter 的磁铁和用于安装支架的螺纹

4 用于 Receiver 的插槽 (RX)

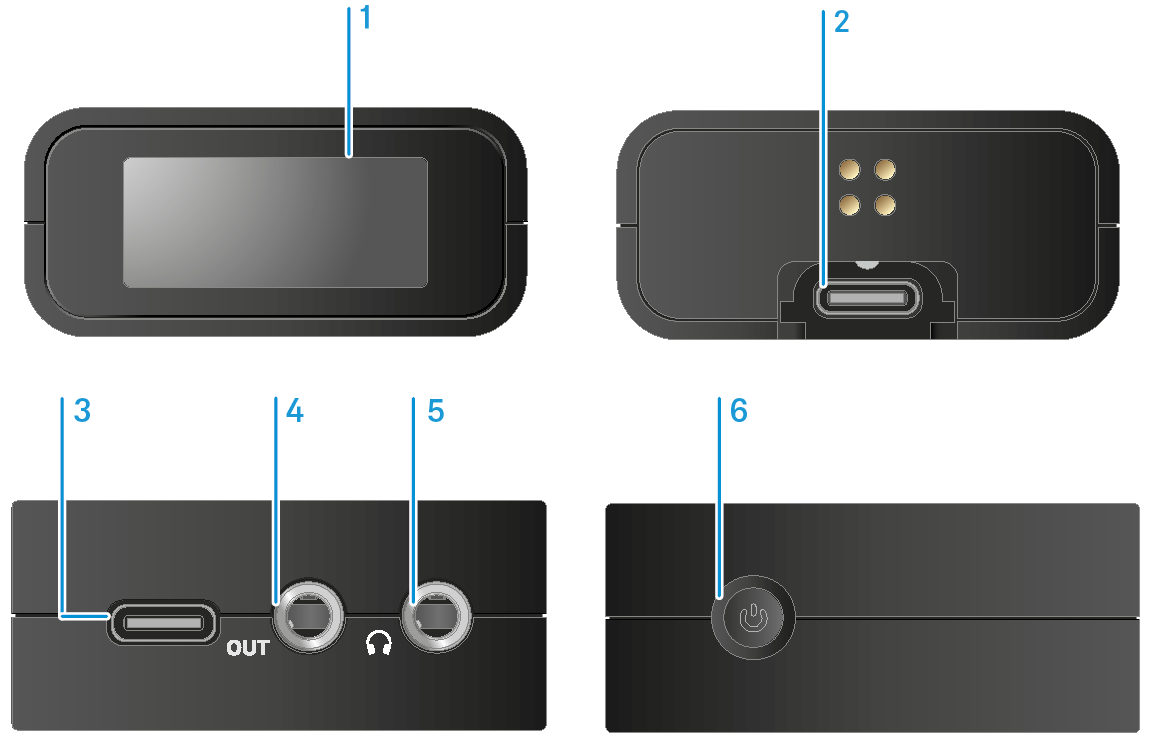

Receiver (RX)

型号： PWRX

1 触摸屏

2 USB-C 接口/转接头

3 USB-C 接口

4 3.5 mm 插口，用于连接至相机

5 用于耳机的 3.5 mm 插孔

6 ON/OFF 按钮，用于打开和关闭设备

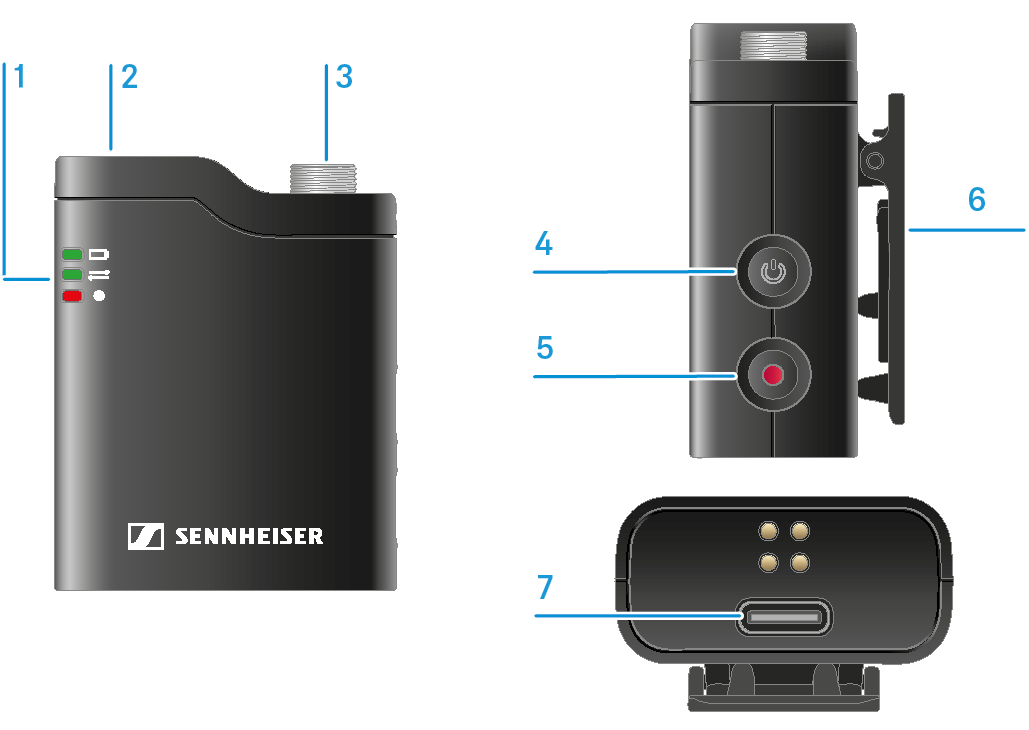

Transmitter (TX)

型号： PWTX

1 用于显示电池状态、连接状态和录制状态的 LED

2 麦克风/防风罩接口

3 用于 TRS 麦克风的 3.5 mm 插头

4 ON/OFF 按钮，用于打开和关闭设备

5 REC 按钮，用于启动和停止一次内部录制

6 固定夹

7 USB-C 接口
