Instalar cartões de inserção em ranhura

Podem ser instalados os mesmos cartões ou cartões diferentes.

Existem dois tipos de cartões MADI disponíveis, consulte Cartões MADI.

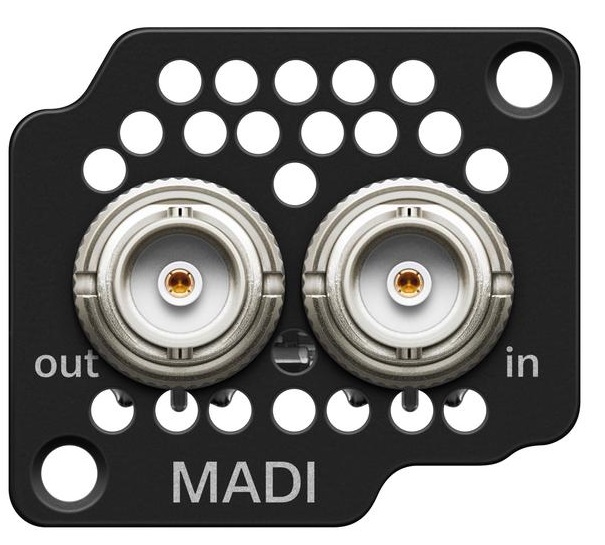

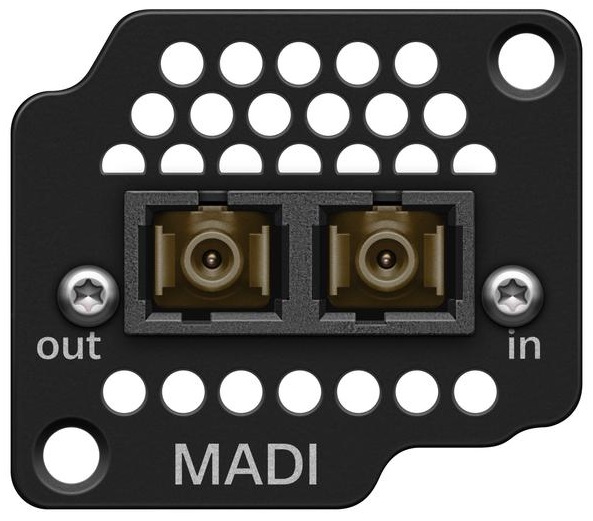

CARTÃO Madi (BNC)	CARTÃO Madi (OM)

CUIDADO

Improper handling of the device may result in its damage

Device contains sensitive electronics to electrostatic discharge (ESD).

Observe the precautionary measures for handling components at risk of electrostatic discharge and take appropriate protective measures when touching the device.

Para instalar um cartão MADI na Base Station:

Desligue completamente a Base Station da rede elétrica. Consulte Ligar/desligar a Base Station à/da rede elétrica.

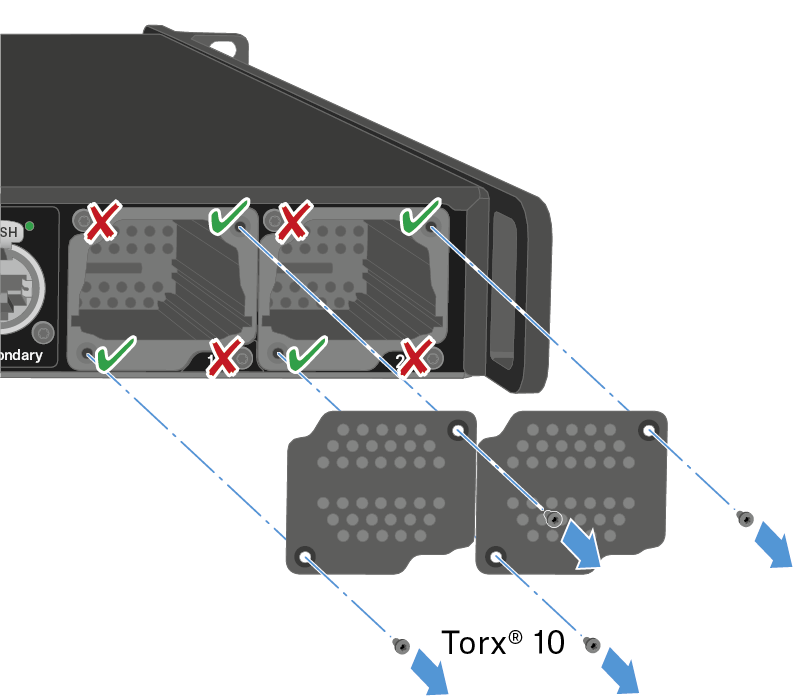

Desaparafuse uma das tampas cegas na Base Station. Para tal, é necessária uma chave de parafusos torx® 10 .

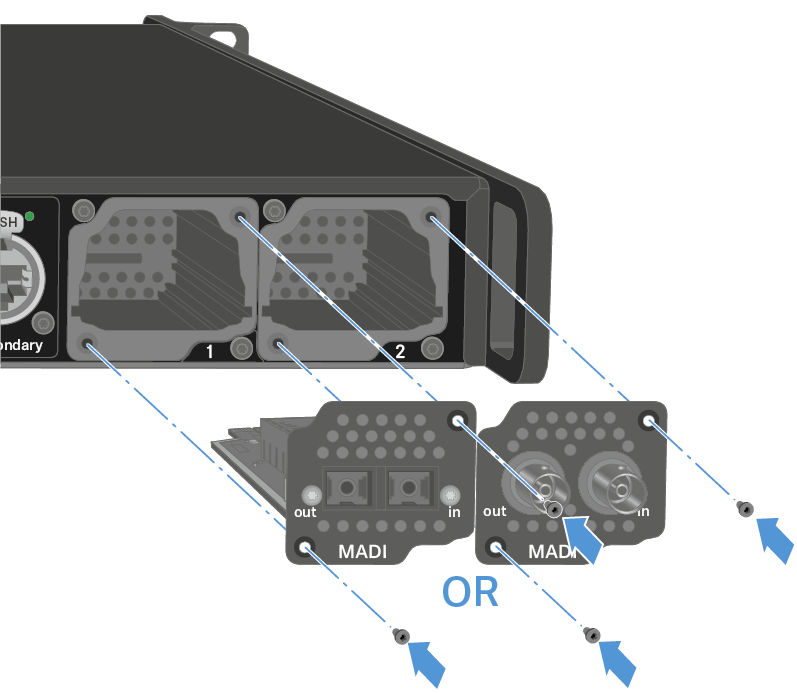

Deslize o cartão MADI completamente para dentro da ranhura aberta, conforme apresentado na figura.
O cartão só pode ser inserido na caixa da Base Station numa direção. As inscrições no cartão devem estar voltadas para cima.
Aparafuse firmemente o cartão MADI com um máx. de 65 cNm +/-10%.

Os cartões MADI podem ser utilizados diretamente.

O cartão MADI foi instalado.
