Vista geral do produto

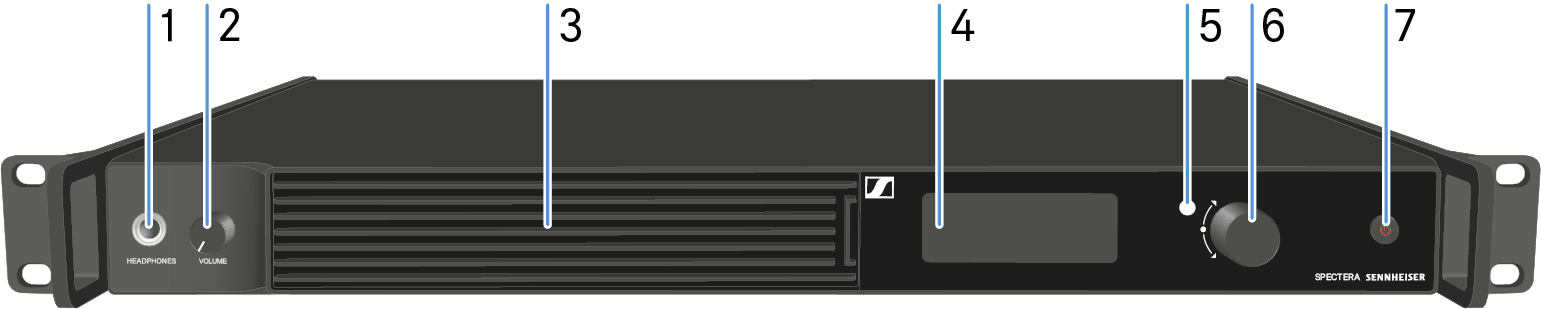

Frente

1 Entrada HEADPHONES: consulte Utilizar a saída para auscultadores

2 Regulador VOLUME para auscultadores: consulte Utilizar a saída para auscultadores

3 Grelha da ventoinha com filtro: consulte Substituir o filtro da ventoinha

4 Visor para apresentação da informação de estado e menu operacional: consulte Informações no visor

5 LED para indicar o estado: consulte Significado do LED

6 Botão rotativo (CIMA/BAIXO/DEFINIR) para navegar pelo menu: consulte Navegar pelo menu

7 Botão ON/OFF: consulte Ligar a Base Station e comutá-la para o modo de espera

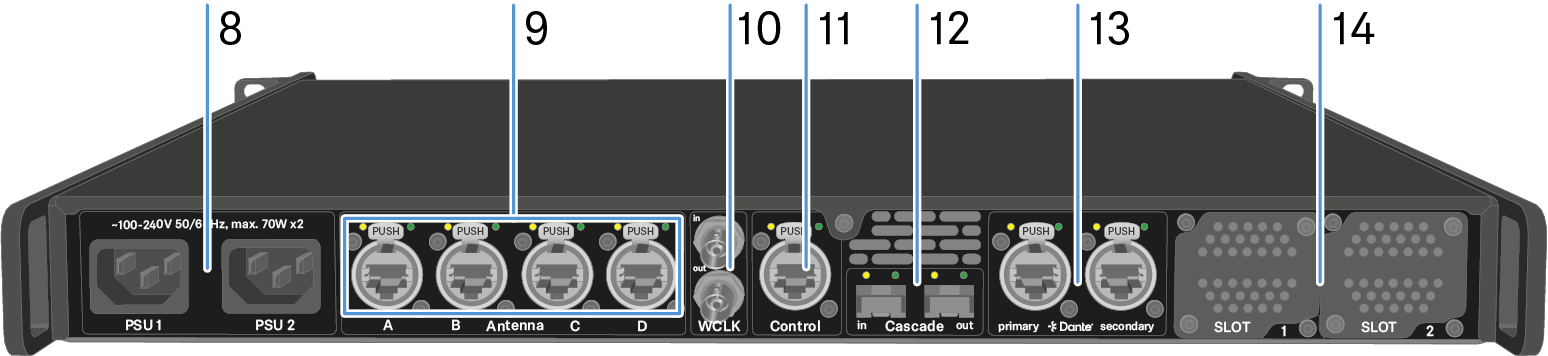

Traseira

8 Entrada de alimentação: consulte Ligar/desligar a Base Station à/da rede elétrica

9 4 portas RJ45 reforçadas para Antenna: consulte Ligar antenas

10 Word clock in/out: consulte Ligar word clock

11 Porta RJ45 reforçada para Control: consulte Ligar a uma rede

12 Cascade in/out: consulte Cascading the Base Stations

13 2 portas RJ45 reforçadas para Dante® primary | secondary: consulte Ligar áudio via Dante®

14 Slot 1 | 2 para cartões MADI: consulte Instalar cartões de inserção em ranhura
