Instalar a Base Station num bastidor

Pode instalar a Base Station em qualquer bastidor de 19" convencional. Os ângulos de montagem em bastidor já se encontram afixados no dispositivo.

Respeite sempre as informações que se seguem durante a montagem em bastidor.

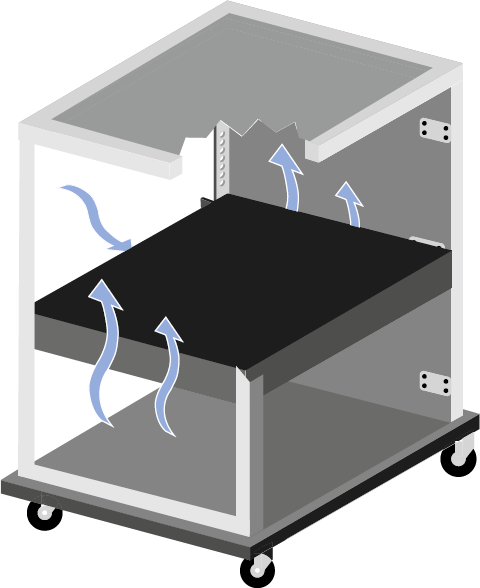

ATENÇÃO

Danos materiais causados pelo sobreaquecimento dos dispositivos

Caso a ventilação seja insuficiente, os dispositivos montados no bastidor podem sobreaquecer.

Certifique-se de que existe ventilação suficiente no bastidor, especialmente se existirem vários dispositivos instalados.

Se necessário, instale uma ventoinha no bastidor.

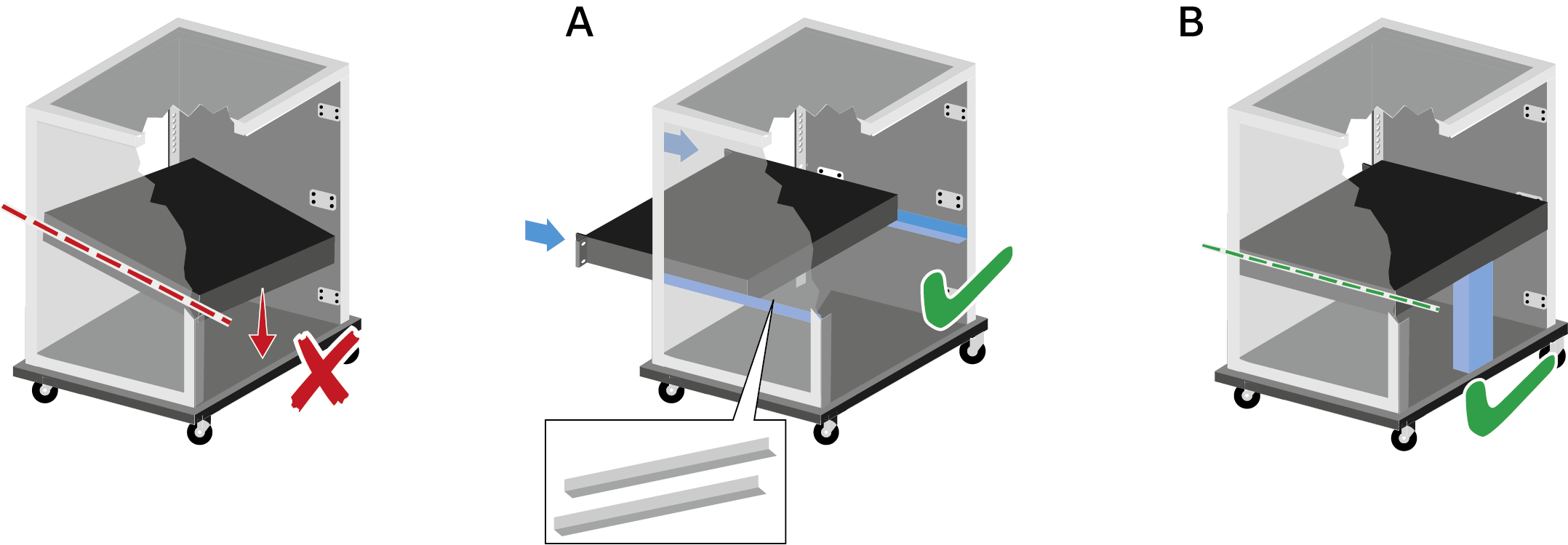

Apoie a Base Station após a instalação no bastidor.

Devido ao peso e à profundidade do dispositivo, existe o risco de este se partir no bastidor e ficar danificado.

Versão A

Utilize calhas especiais para montagem em bastidor.
O formato do bastidor utilizado deve ser adequado para a instalação destas calhas de montagem.

Versão B

Utilize um objeto adequado para apoiar o dispositivo na parte traseira.
Certifique-se de que este objeto não se solta.

A Base Station foi instalada num bastidor.
