Procurar frequência RF

Pode executar uma procura de frequência para verificar a situação de frequência atual na área circundante.

A procura de frequência proporciona uma vista geral da situação de frequência do local onde se encontra. Pode guardar a configuração da antena como ficheiro de informações .csv. Este ficheiro pode ser utilizado como cópia de segurança para recapitular as suas definições ou como fonte de informações relativas à frequência local do seu ambiente específico. Pode procurar as frequências de todas as antenas ligadas à Base Station.
A procura pode ser iniciada:
  • através do separador Configuração de HF para obter um pequeno extrato sem quaisquer detalhes ou
  • através do separador Procurar frequência que proporciona uma vista geral detalhada da situação de frequência.

Os resultados da procura serão apresentados em duas curvas diferentes:

  • Peak (vermelho) = valor máximo

  • RMS (azul) = potência ou intensidade média

Lembre-se de que a antena não deve ser atribuída a um canal RF antes da procura (consulte Atribuir uma antena ao canal RF).
Para procurar a frequência RF através do separador Configuração de RF:
  1. Na barra superior, navegue para Configuração > Configuração de RF.
    No menu pendente Procurar RF, existem quatro botões de alternância que ativam e desativam a função de procura para cada antena ligada.

  2. Clique no botão de alternância da antena a procurar para iniciar uma procura imediata.
    O quadrado é destacado com um ponto azul e o resultado da procura é apresentado numa pequena curva de frequência após aprox. 5 segundos.

  3. Para visualizar os resultados,
    • clique no pequeno ícone de frequência ou
    • navegue para Procurar frequência na barra superior.
Para procurar a frequência RF através do separador Procurar frequência:
  1. Na barra superior, navegue para o separador Procurar frequência.
  2. Selecione a antena a procurar e ajuste as definições pretendidas.
  3. Ligue o botão de alternância para iniciar a procura.
    A procura de frequência é iniciada e o resultado é apresentado num diagrama de frequência detalhado. As gamas de frequência suportadas são apresentadas a verde e as gamas não suportadas são apresentadas a cinzento.

Para repor uma procura:
  1. Clique em Repor.
    A procura atual será reposta.
Para guardar os resultados da procura como .csv:
  1. Clique em Guardar.csv.
    A configuração da antena foi transferida localmente para o seu computador como ficheiro .csv.

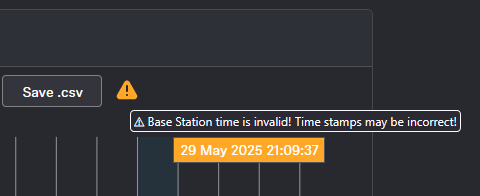

    Se um aparecer após Save.csv, a hora na Base Station é inválida.

    Ligue a Base Station à Internet para obter a hora correta.

A frequência da sua antena ligada foi procurada.
