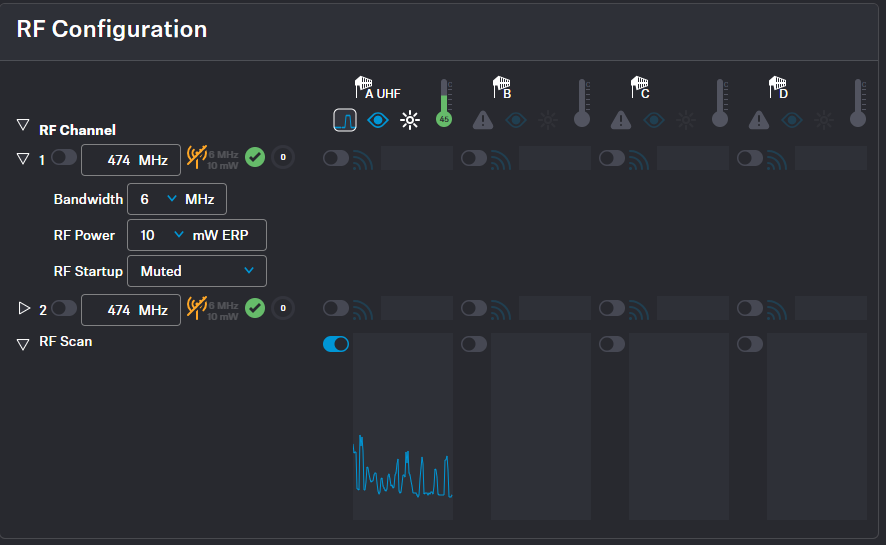

Configuração de HF

Aqui pode configurar o seu canal de HF e verificar o estado das permissões locais, da antena ligada e de eventuais interferências de frequência na área envolvente.

Canal de HF

  • Visualização de dois possíveis canais de HF configuráveis RfC 1 e RfC 2
  • Visualização da antena (A-D) atribuída ao canal de HF

Frequência

  • Definições para a frequência do canal de HF
  • A introdução é aceite através da tecla ENTER
    A introdução não pode ser aceite comutando com TAB.
  • Indicação do estado do canal de HF com as definições atuais
  • Indicação da autorização para o país local com base nas definições do canal de HF
    • Propriedades válidas de acordo com a licença e os regulamentos locais
    • Propriedades inválidas de acordo com a licença e os regulamentos locais
      A frequência e a largura de banda têm de cumprir os regulamentos locais.
  • Utilização da capacidade de toda a largura de banda de HF em %

Largura de banda

  • Definições para a largura de banda do canal de HF
    A introdução não pode ser aceite comutando com TAB.
    A frequência e a largura de banda têm de cumprir os regulamentos locais. A autorização é apresentada através dos ícones (válido) e (inválido).

Potência de HF

  • Definição da potência de transmissão do emissor
    A frequência e a largura de banda têm de cumprir os regulamentos locais. A autorização é apresentada através dos ícones (válido) e (inválido).

Arranque de HF

  • Definições para o primeiro arranque de HF após desligar o dispositivo ou ao despertar o dispositivo depois de ter estado em modo de espera.

Antena

  • Visualização das antenas disponíveis (A-D)
  • Estado de prontidão do canal de HF
    • verde (emparelhada com sucesso e pronta)
    • cinzento (canal de RF atribuído não está no ar)
    • amarelo (temperatura elevada ou jitter de pacotes)
    • vermelho (erro, por exemplo: avaria de PoE, temperatura crítica)
    • vermelho intermitente (sem ligação: antena configurada mas não ligada)
  • Botão de identificação para a antena configurada (pisca a branco 3x)
  • Brilho do LED da antena (desligado, fraco, padrão, forte)
  • Temperatura atual da antena (alternar entre Celsius e Fahrenheit)
  • Indicação para HF ativa
  • Indicação de frequência sem qualquer interferência
  • Indicação de frequência com interferências na área envolvente
