벽에 TC Bar 장착

TC Bar는 제공된 장착 키트를 사용하여 화면 위 또는 아래 벽에 장착할 수 있습니다.

이 장착에 필요한 브래킷은 구성품에 이미 포함되어 있습니다. 설치에 필요한 나사 및 다월은 구성품에 포함되어 있지 않습니다.

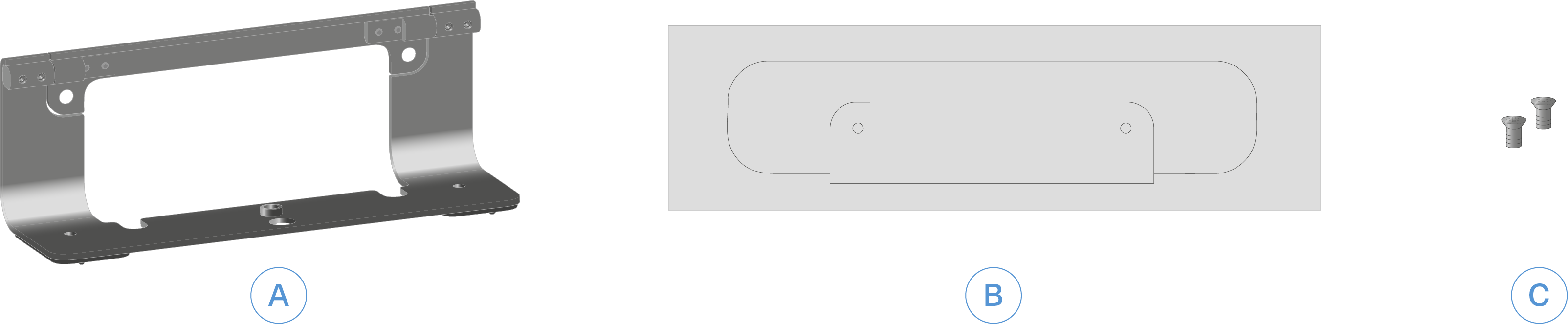

구성품



A 장착 브래킷
B 드릴링 템플릿
C 고정 나사 2개
TC Bar를 벽에 장착하려면:
  1. 동봉된 카드보드 드릴링 템플릿을 포장에서 꺼내십시오.

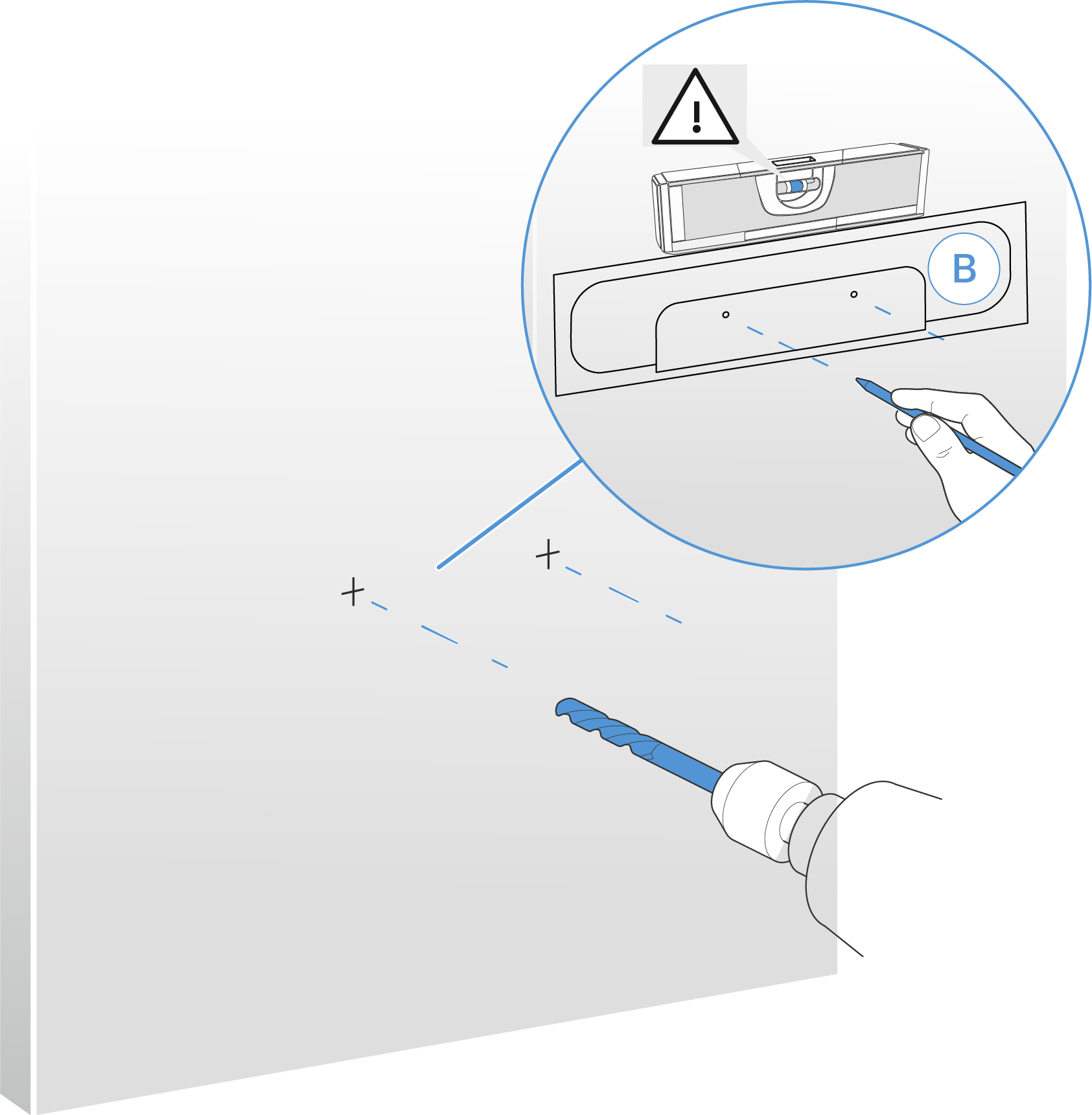

  2. 드릴링 템플릿을 벽의 원하는 위치에 놓고 수준기를 사용하여 정렬하십시오.
  3. 날카로운 연필 또는 일자 드라이버를 사용하여 드릴링 템플릿의 드릴링 표시를 뚫고 벽에 드릴링 지점을 표시하십시오.
    벽에 단단히 부착하기 위해서는 직경 8mm 이상의 드릴과 적절한 다월을 사용하는 것이 좋습니다.

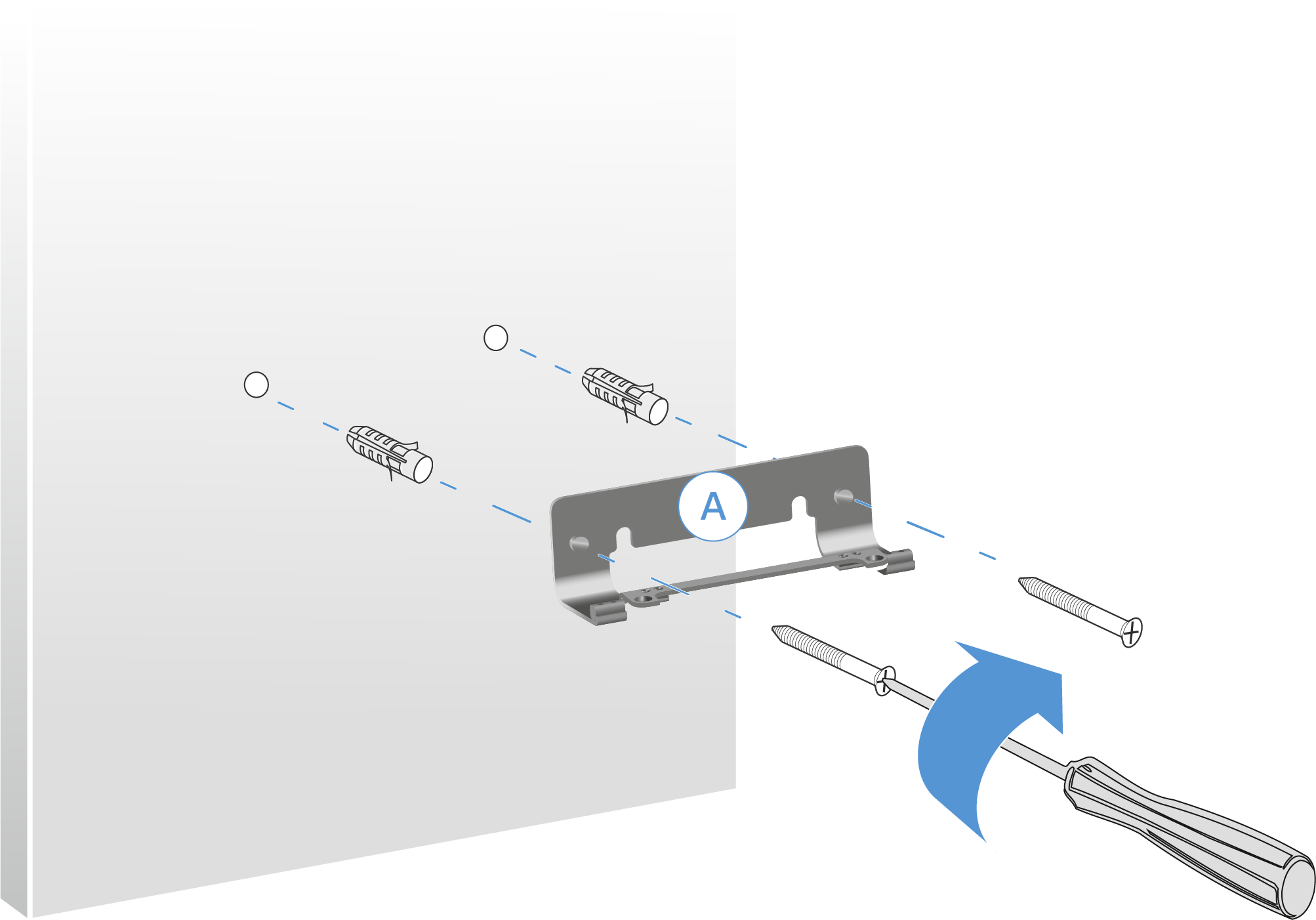

  4. 표시된 지점에 구멍을 뚫고 벽의 상태에 따라 적합한 다월을 벽에 삽입하십시오.
  5. 두 개의 나사로 브래킷을 조이십시오.

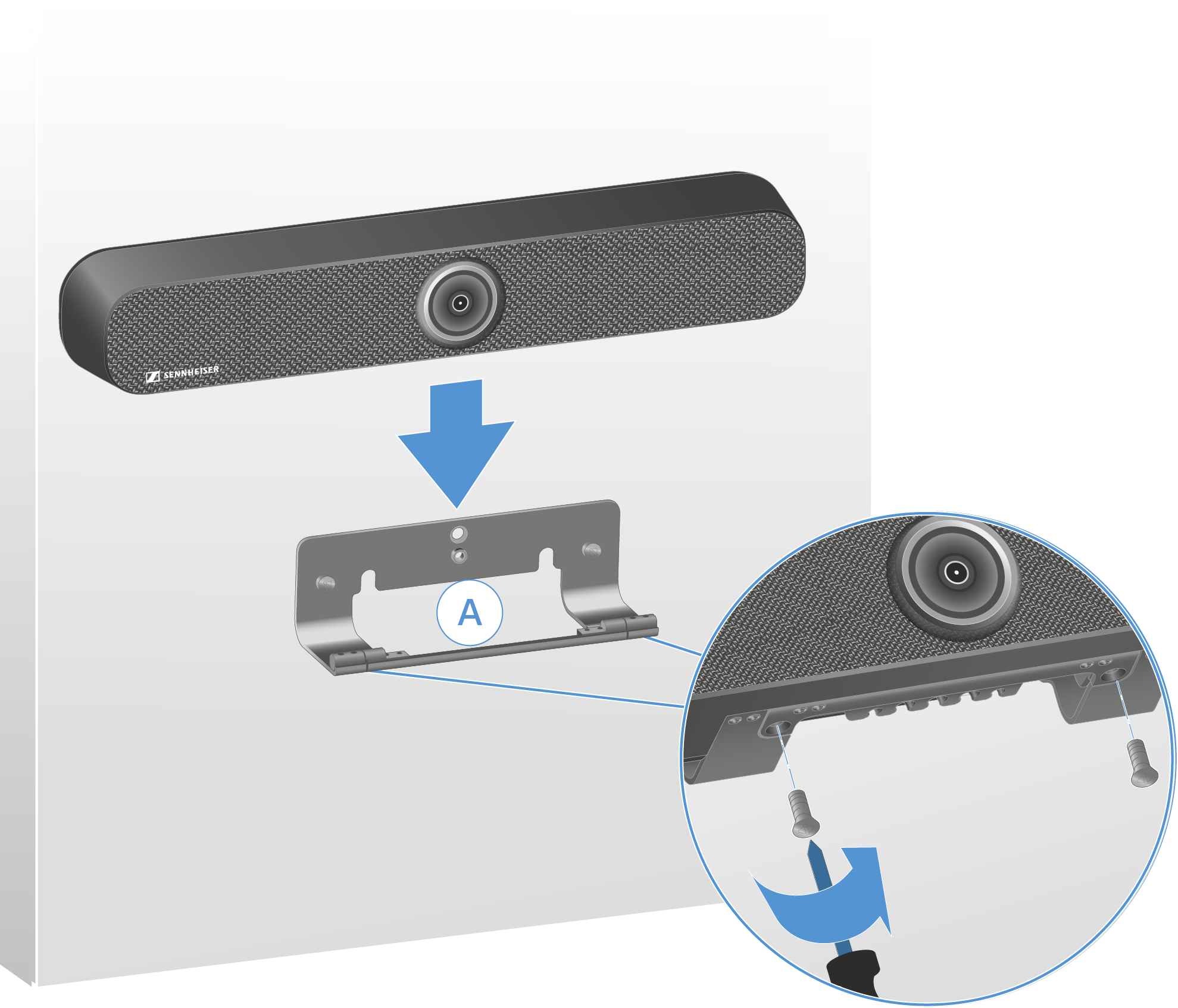

  6. TC Bar를 위에서부터 장착된 브래킷에 놓고 제공된 나사를 사용하여 TC Bar를 제자리에 고정하십시오.

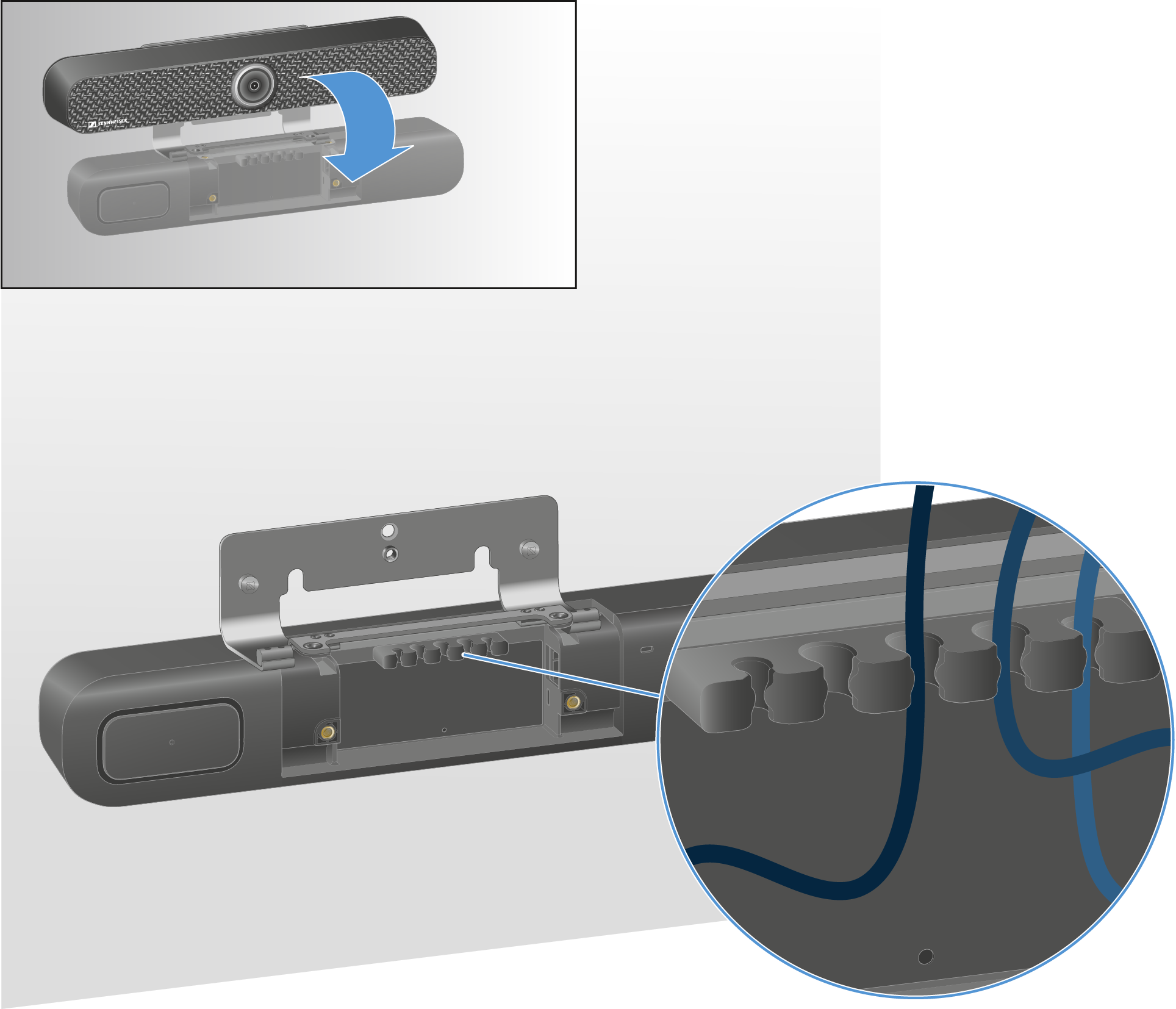

  7. TC Bar를 앞으로 기울여 모든 연결 케이블을 배선하십시오.
  8. 케이블 가이드 레일을 통해 케이블을 올바르게 통과시키십시오.
  9. TC Bar를 다시 똑바로 세우고 올바른 각도로 조정하십시오.
TC Bar가 벽에 성공적으로 장착됩니다.
