VESA 마운트에 TC Bar 장착

TC Bar는 제공된 장착 키트를 사용하여 VESA 마운트에 장착할 수 있습니다.

VESA 마운트는 구성품에 포함되지 않으며 옵션 액세서리로 구매할 수 있습니다.

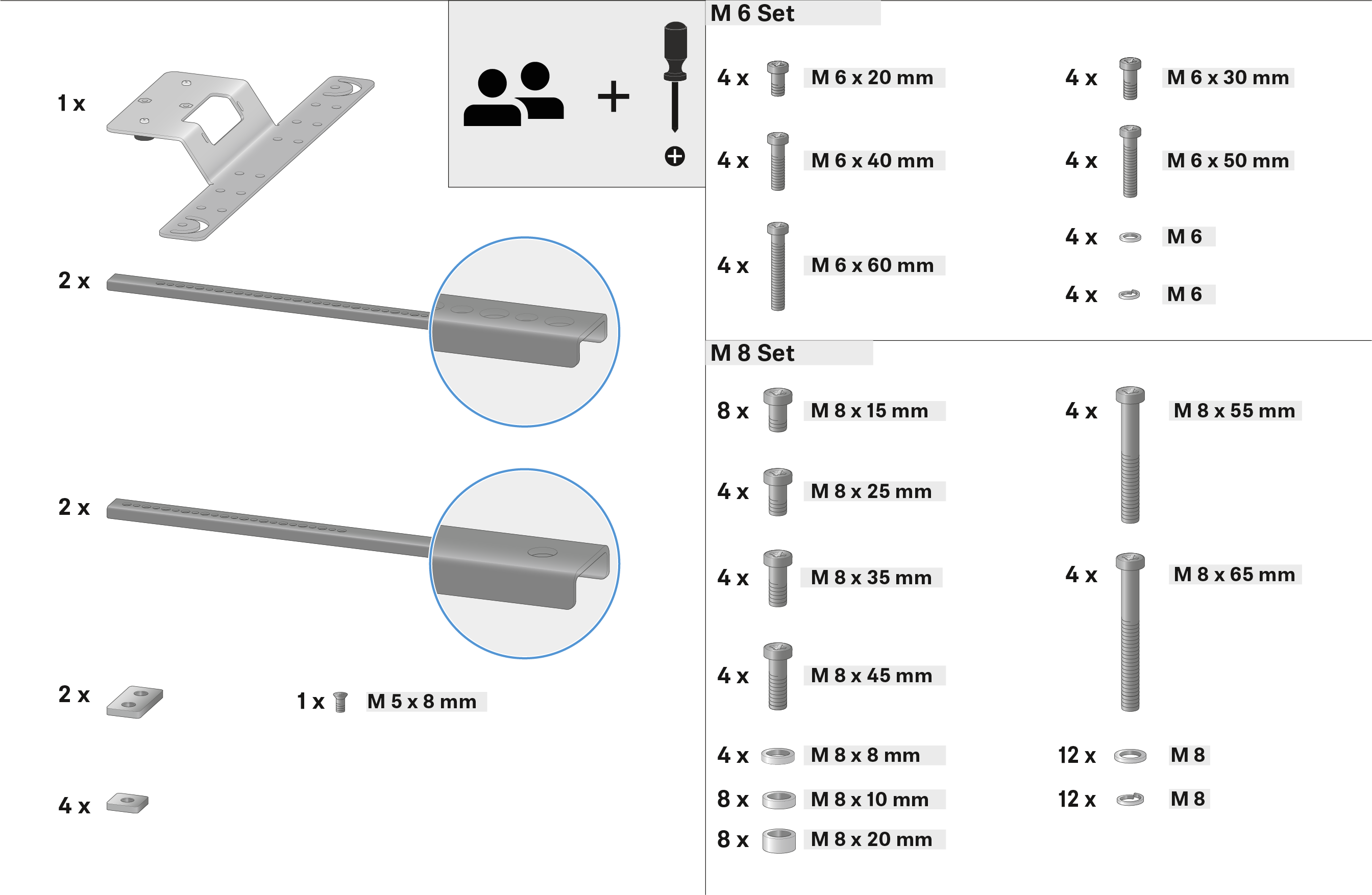

구성품

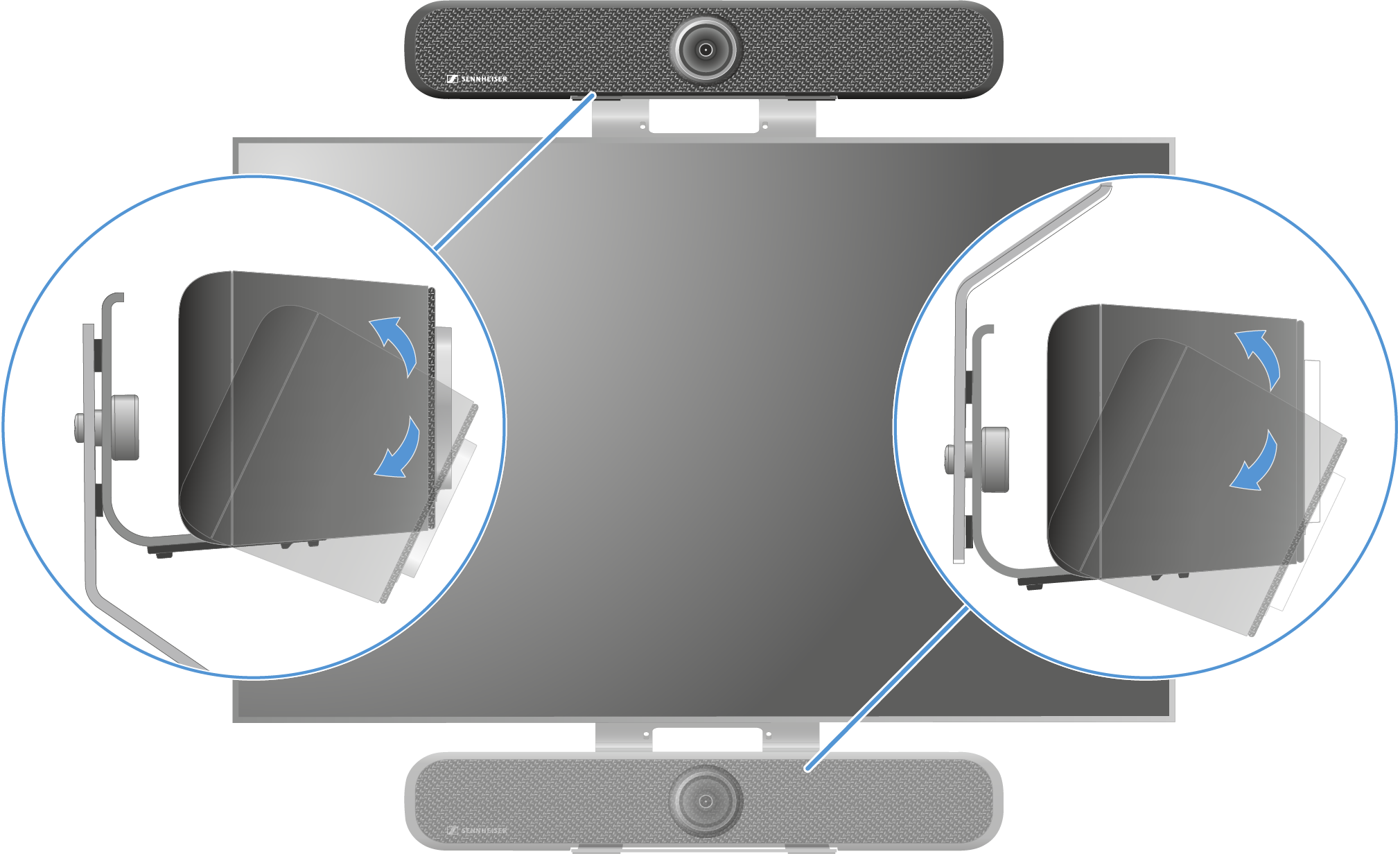

여기에 표시된 장착은 화면 위에 배치한 경우를 나타냅니다. 화면 아래에 장착하는 경우 해당 단계의 지침을 따르십시오.

VESA 마운트 사전 장착
설치는 전문가가 실시해야 합니다.

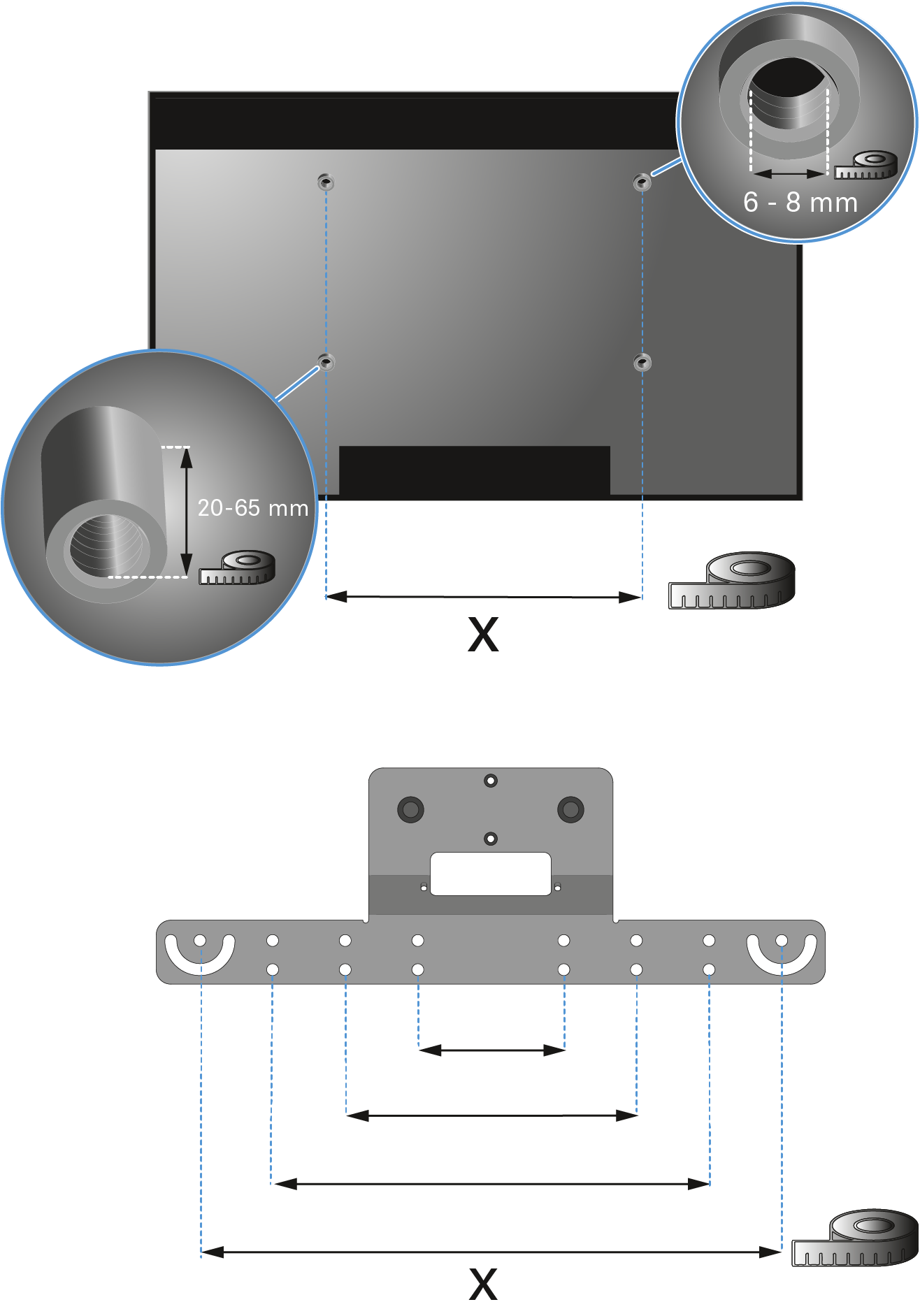

  1. 화면을 부드러운 표면에 놓고 뒷면의 장착 나사 슬리브 사이의 거리를 측정하십시오.
  2. 장착 키트에서 적절한 나사산 나사를 제거하십시오.
    나사산이 동일한지, 나사산의 길이가 충분한지 확인하십시오. 화면 크기와 모델에 따라 거리와 나사 직경이 모두 다를 수 있습니다.

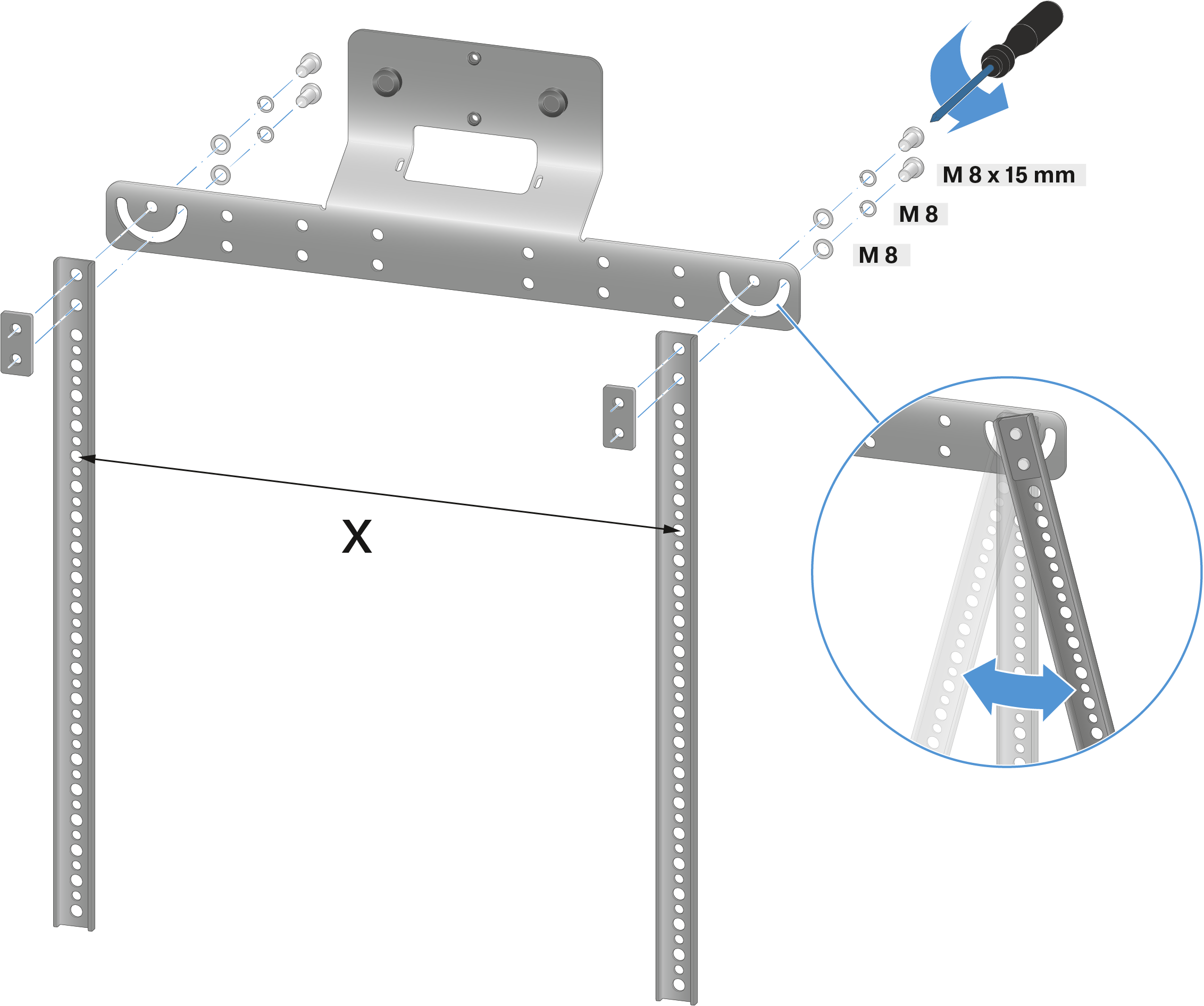

  3. 그림과 같이 연결 스트럿을 사용하여 VESA 마운트를 사전 장착하십시오.
    화면이 비스듬히 배치된 경우 스트럿의 각도를 그에 맞게 조정할 수 있습니다.
    VESA 마운트가 사전 장착되어 화면에 부착할 준비가 되었습니다.
화면 뒷면에 VESA 마운트 부착

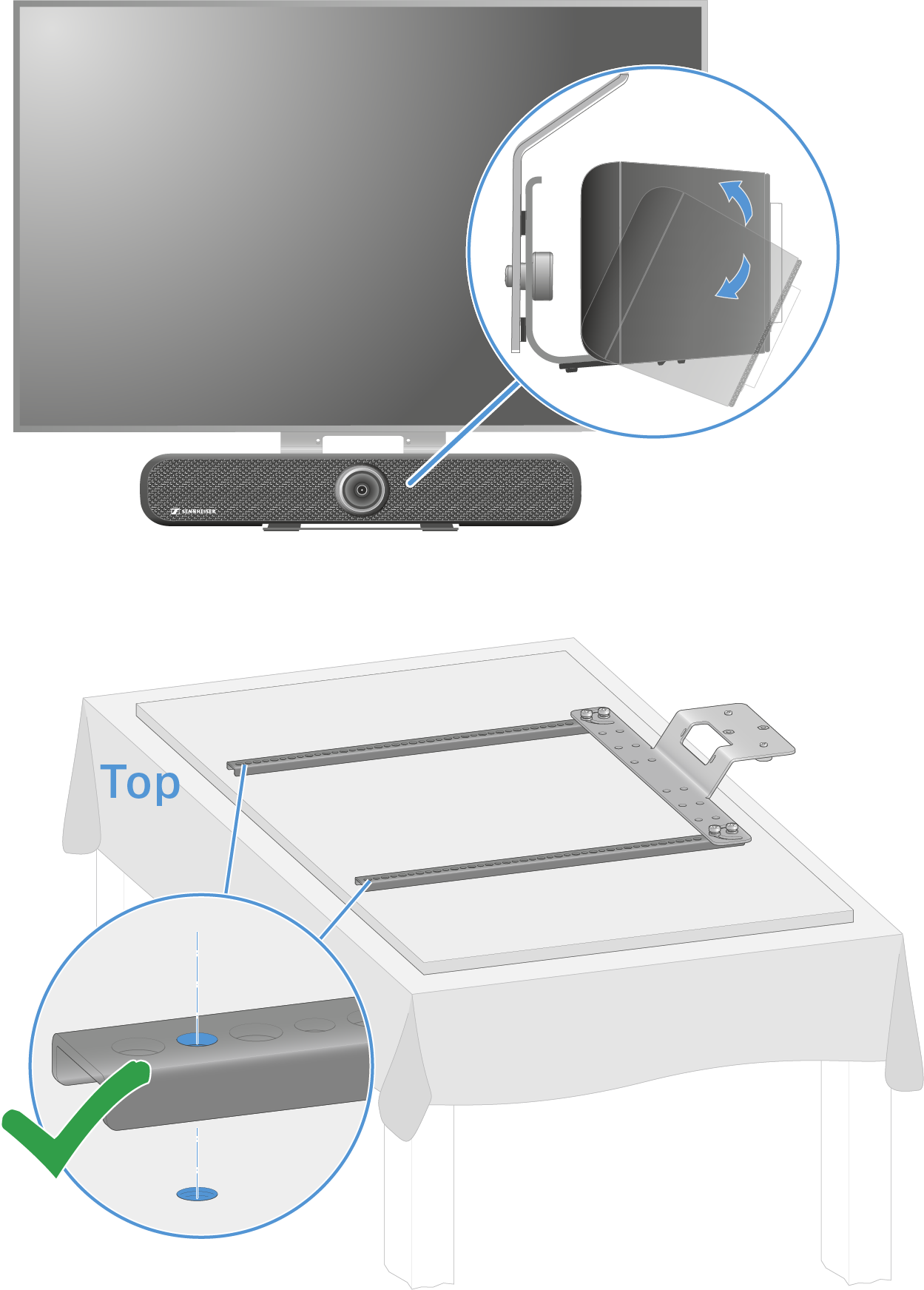

화면 아래에 TC Bar를 장착할 경우 VESA 마운트가 아래쪽을 향하도록 배치해야 합니다. 이 지침에 표시된 장착은 화면 위에 배치한 경우를 보여줍니다.

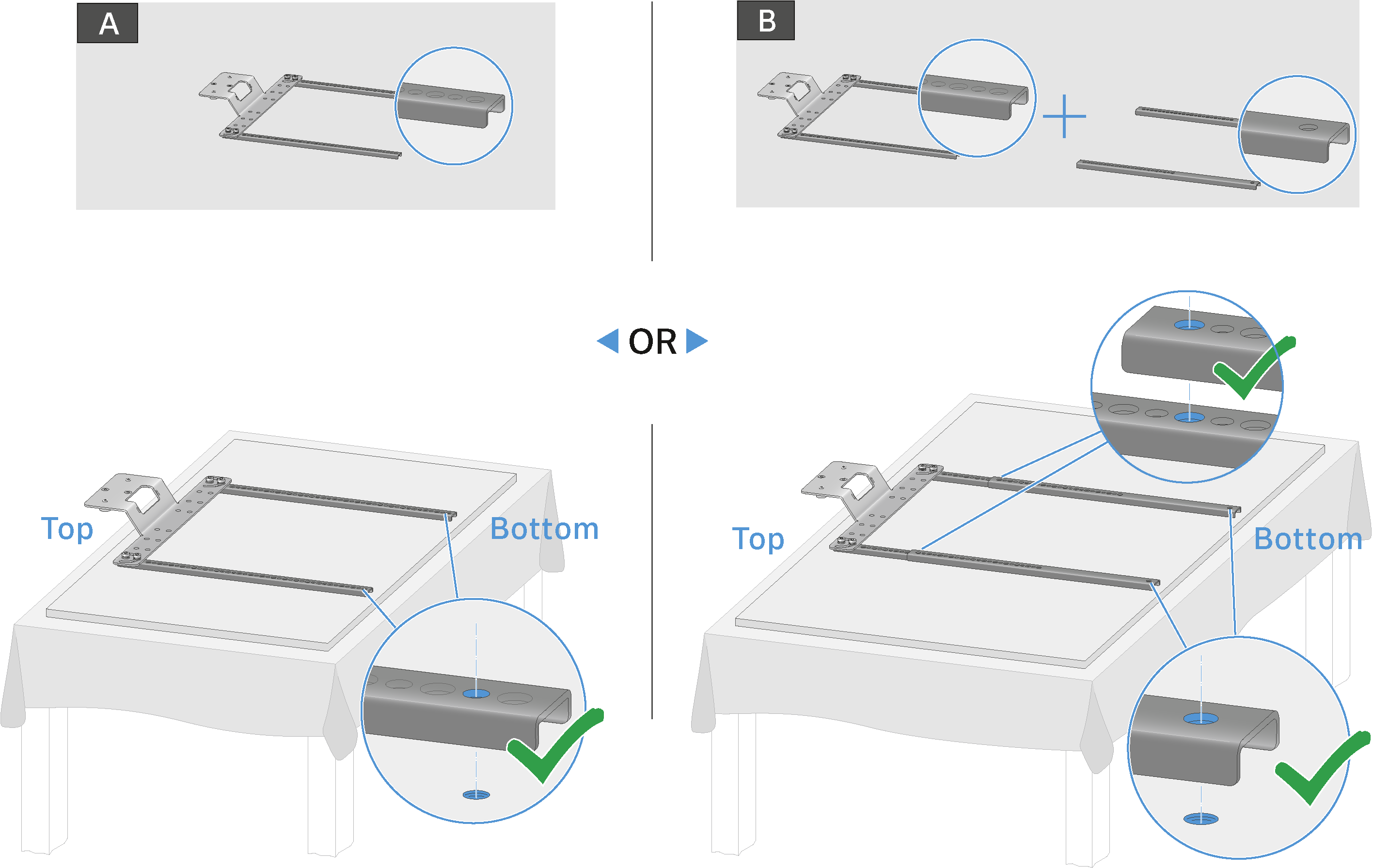

  1. 금속 스트럿이 있는 조립식 브래킷을 스크린 뒷면에 놓고 길이가 장착하기에 충분한지 확인하십시오:
    • A: 금속 스트럿의 길이가 충분합니다. 금속 스트럿에 제공된 구멍이 스크린의 나사 구멍과 일치합니다.
    • B: 금속 스트럿의 길이가 충분하지 않습니다. 익스텐션을 사용하여 길이를 늘릴 수 있습니다.
  2. 그림과 같이 조립식 브래킷을 금속 스트럿으로 조이십시오:

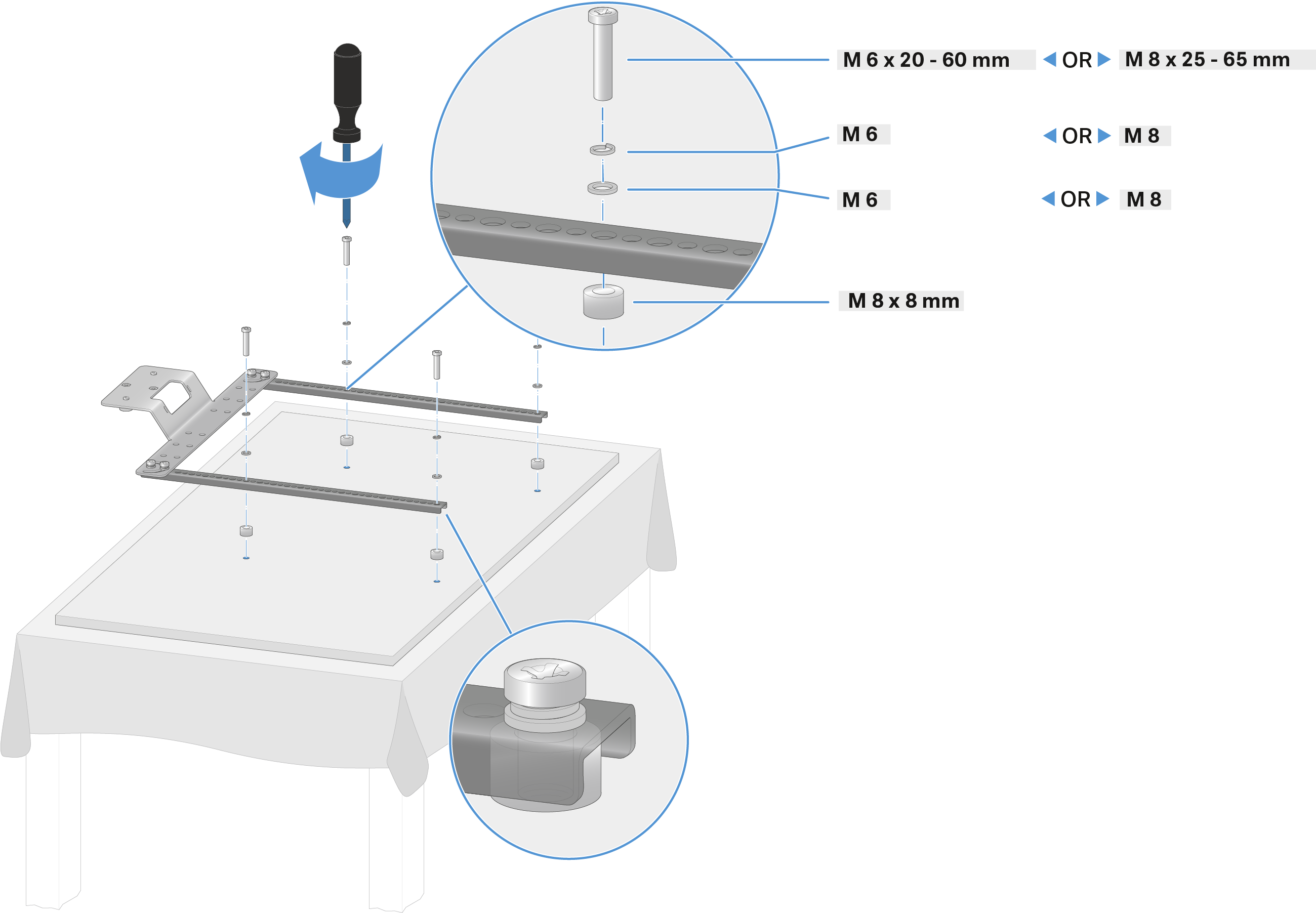

    • 버전 A:

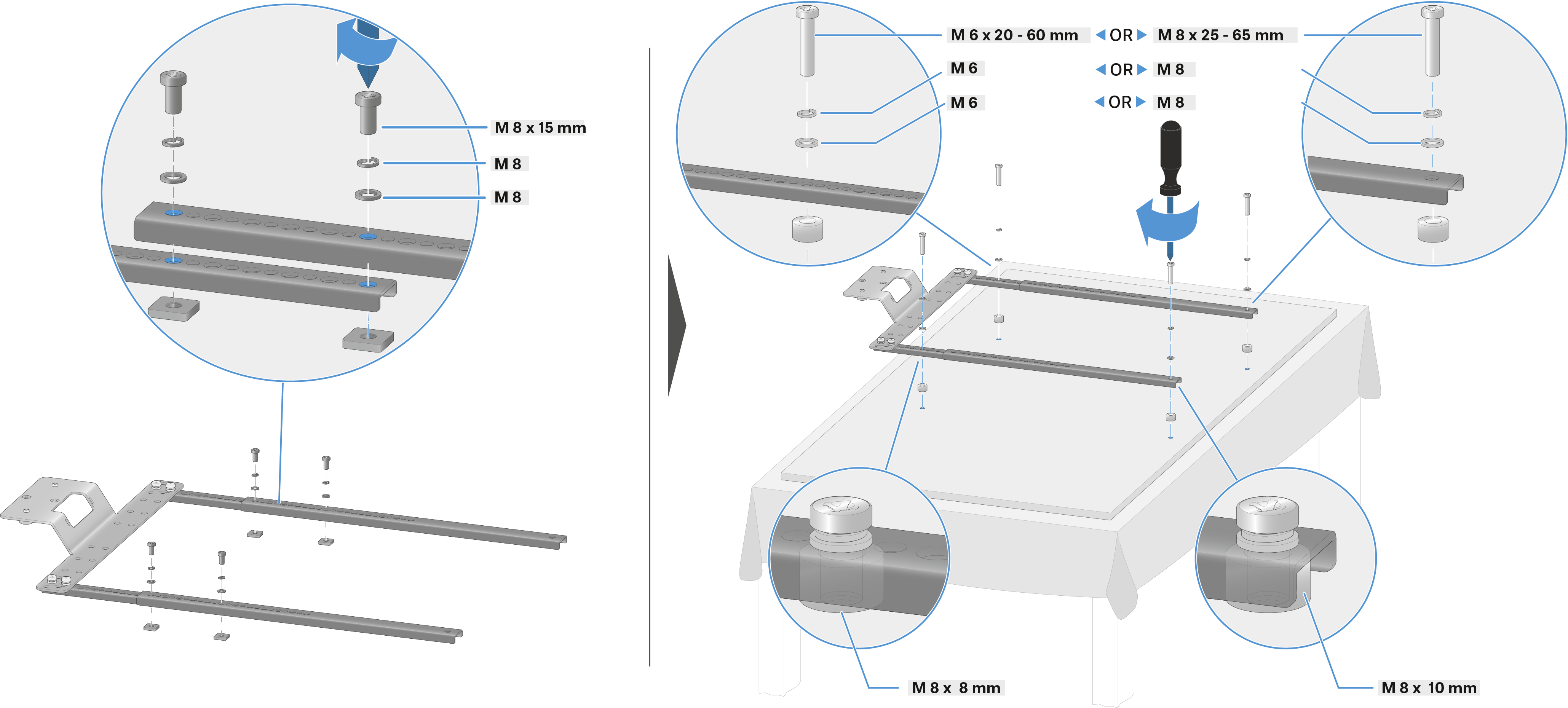

    • 버전 B:

    VESA 마운트가 화면 뒷면에 부착됩니다.
브래킷이 있는 TC Bar를 VESA 마운트에 부착
이 단계에서는 먼저 TC Bar에 브래킷을 부착하십시오(벽에 TC Bar 장착 참조).

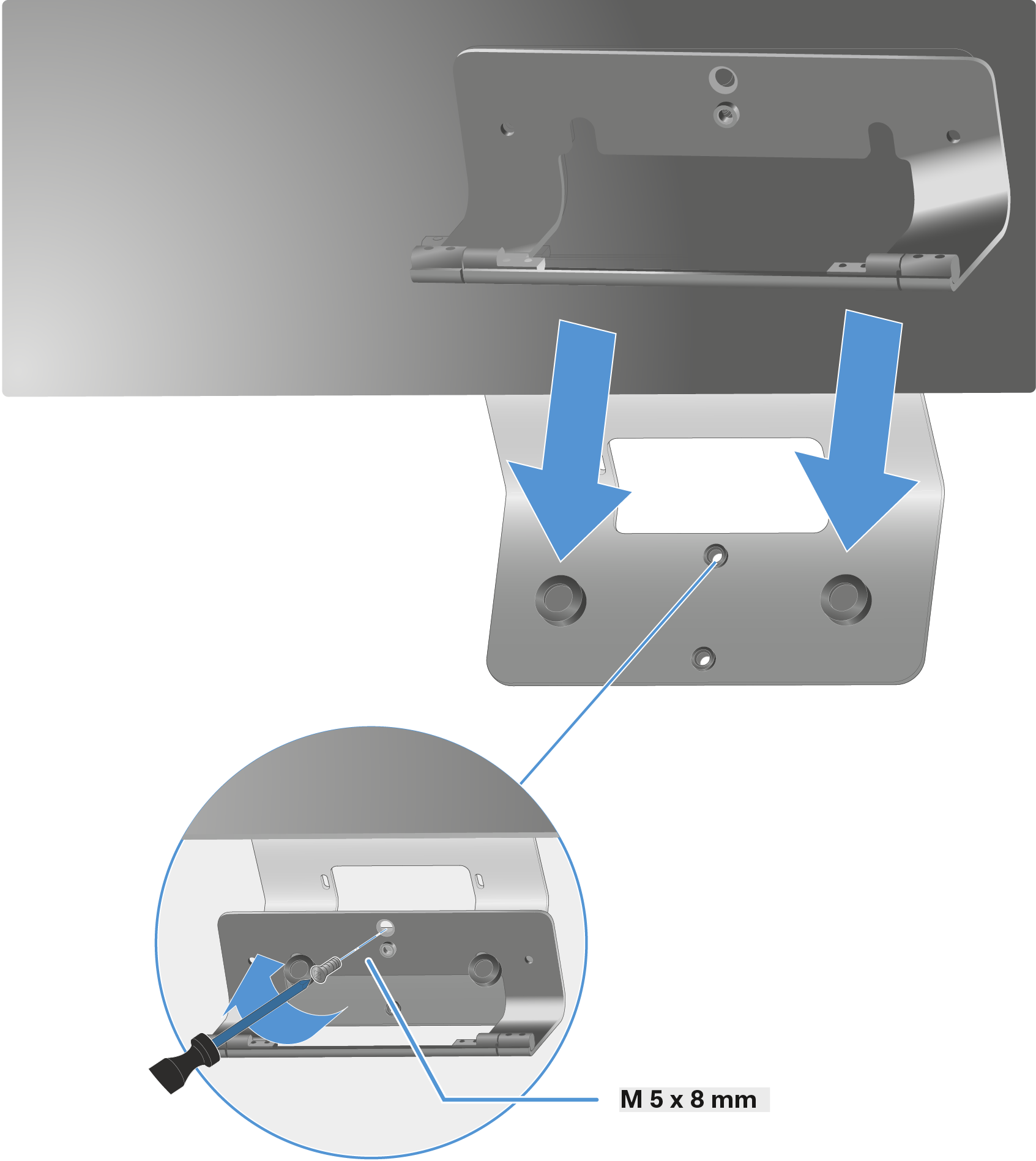

  1. 부착된 브래킷을 TC Bar와 함께 VESA 마운트의 서스펜션 장치에 부착하십시오:

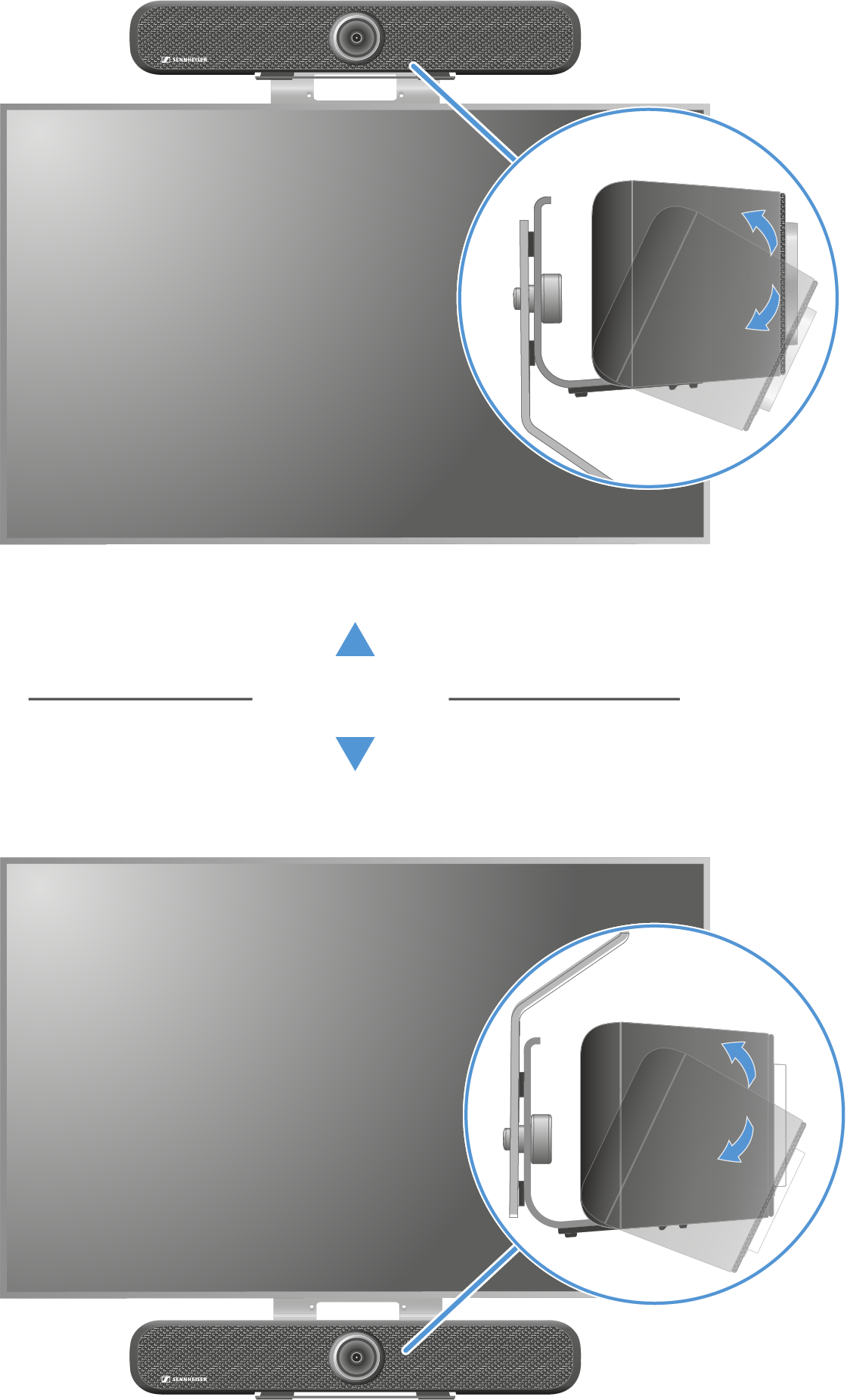

    • A: 화면 위

    • B: 화면 아래

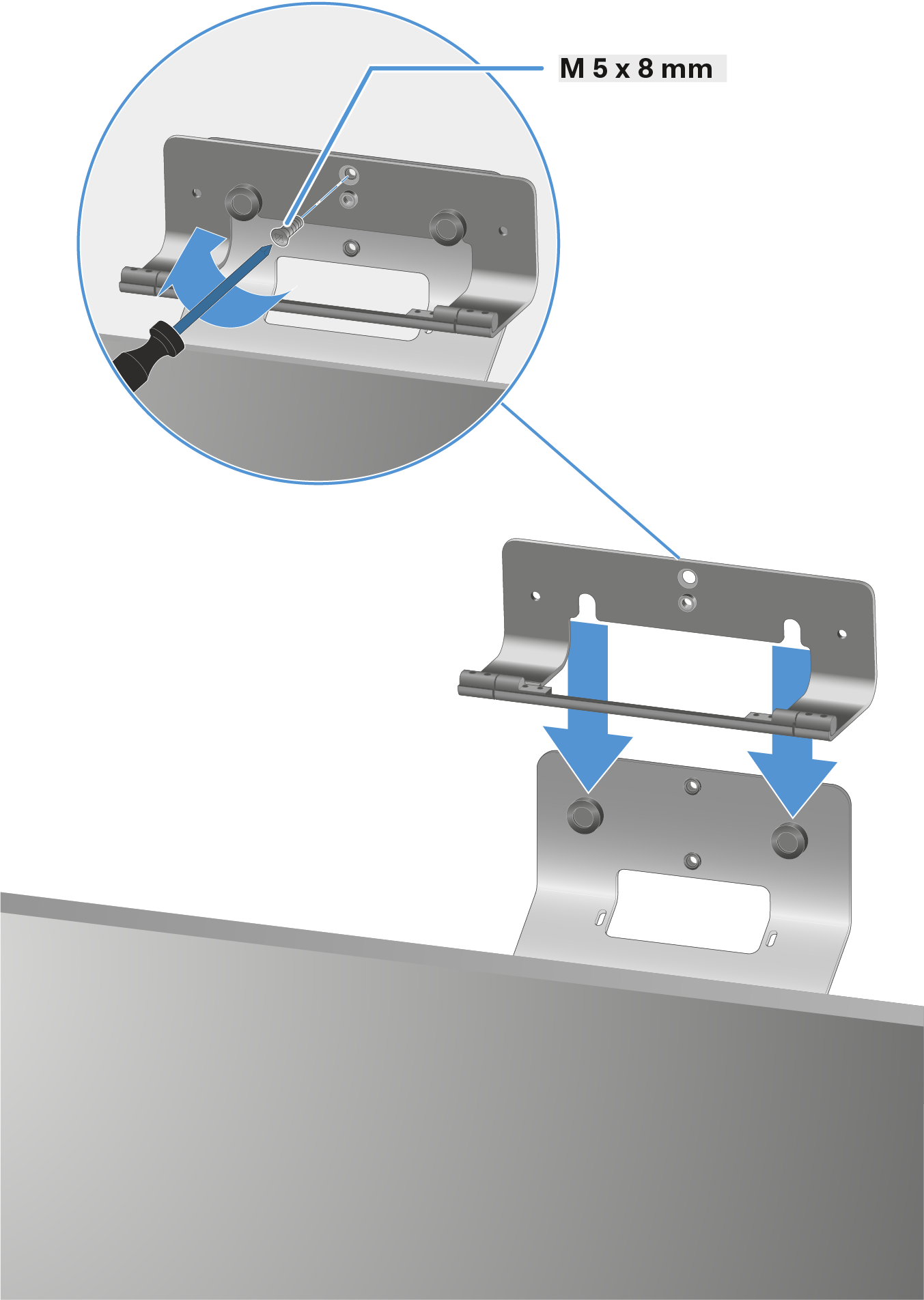

  2. TC Bar를 약간 아래로 기울이고 M 5 x 8mm 나사를 사용하여 브래킷을 VESA 마운트에 고정하십시오.
  3. TC Bar를 다시 똑바로 세우고 올바른 각도로 개별적으로 조정하십시오.
TC Bar가 VESA 마운트에 성공적으로 장착됩니다.
