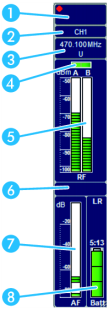

Structure d’affichage du panneau

1 Icone

L’un des icones suivants apparaît en fonction de l’appareil connecté :

Uniquement famille d’appareils EM 373x

	Leuchtet: allumée: Générateur Word-Clock externe connecté et sous tension.
	clignote: Le récepteur n’est pas synchronisé avec le générateur Word-Clock (vois la notice d’utilisation de l’appareil).
	Le récepteur fonctionne avec le générateur Word-Clock interne.

Uniquement récepteurs EM 9046

	Le streaming n‘est pas activé (pour savoir comment activer le streaming, voir Configuration du streaming).
	Le streaming est activé mais aucun stream n‘est diffusé. La lettre R indique que le streaming RTP/RTSP est utilisé.
	Le streaming RTP/RTSP est activé et l‘écoute en streaming est possible.

2 Nom de l’appareil

Le nom paramétré sur l’appareil est repris. Rendez-vous à la fenêtre « Caractéristiques » si vous souhaitez le modifier (voir Réglage des paramètres dans la fenêtre « Caractéristiques »).

3 Indication de fréquence et de canal

Le nom paramétré sur l’appareil est repris. Rendez-vous à la fenêtre « Caractéristiques » si vous souhaitez le modifier (voir Gestion de fréquences « Easy Setup » et Utilisation des panneaux).

4 Branche récepteur

La branche récepteur active est affichée en vert.

La désignation des canaux dépend du type d’appareil :

• Récepteurs de la série 3000 : « A » et « B »
• Récepteurs des séries ew G3 et 2000 : « I » et « II »

5 Indication d’intensité de champ (HF)

Les barres signalent l’intensité de champ actuelle. La ligne jaune horizontale indique la valeur limite réglée du niveau de squelch (voir Utilisation des panneaux).

La barre est rouge et la sortie audio est mise en sourdine dans le cas où l’intensité de champ est inférieure à la valeur limite du niveau de squelch.

6 Champ d’état / affichage des sorties audio et Command

Un message apparaît dans le champ d’état en cas de dépassement d’une valeur limite.

Les messages apparaissent avec différentes couleurs de fond. La partie du panneau à laquelle le message se rapporte est aussi surlignée.

Pour la liste des messages d'avertissement et d'erreur, voir Messages d'avertissement et d'erreur.

7 Excursion de modulation (déviation/BF)

Affichage de la sensibilité du niveau audio sur l’émetteur.

Les valeurs limites pour l’excursion de modulation sont affichées en couleur. Le réglage de l’émetteur a atteint le degré maximal lorsqu’une section jaune apparaît dans la poutre. Le niveau toléré de l’appareil a été dépassé dans le cas où une section rouge apparaît. Dans ce cas, vous devriez diminuer le réglage de la sensibilité.

L’affichage de l’excursion de modulation varie en fonction du type d’appareil :

• Récepteurs de la série 3000 : « Appareil »
• Récepteurs et émetteurs stationnaires des séries ew G3 et 2000 : « BF »

L’excursion de modulation de ces récepteurs est susceptible d’apparaître de différentes manières (voir Modification de la présentation de panneaux).

• « Variant » 1 et 3 : indique l’excursion de modulation sous forme de poutre.
• « Variant » 2 : indique l’excursion de modulation sous forme de case. Selon l’état, l’affichage commute entre trois couleurs.

8 État de la batterie

Le symbole batterie signale l’état de charge des batteries. La présentation dépend du type d’appareil et de batterie (piles primaires ou batterie).

• vert: La batterie est entièrement chargée.
• jaune: La batterie est à moitié pleine.
• rouge: L’état de la batterie est critique. L’affichage clignote en rouge. Un message apparaît également dans le panneau, dans la fenêtre système (onglet « Messages ») et dans la barre d’état.

Le temps restant de la batterie est également affiché sur les appareils des séries ew G3 et 2000.
