Activer la retransmission des signaux Dante

Vous pouvez activer un protocole réseau audio numérique via Ethernet pour le routage et la synchronisation des appareils compatibles avec le protocole Dante® au moyen du logiciel du contrôleur Dante.

Veuillez noter que le signal audio transmis via le protocole Dante® n’est pas crypté !

Pour router d’autres appareils audio Sennheiser vers la TC Bar, vous devez effectuer les étapes suivantes :

Activez le protocole Dante® dans le logiciel Sennheiser Control Cockpit.

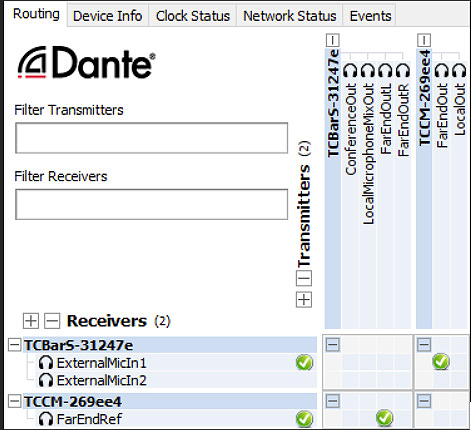

Retransmission des signaux audio dans le contrôleur Dante

Pour activer le protocole Dante® :

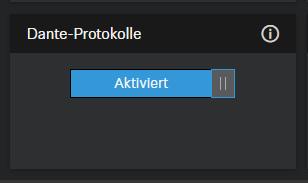

Dans le logiciel Control Cockpit, accédez à TC Bar > Réseau.
Activez le curseur dans le champ Protocoles Dante.

Le protocole Dante® est activé.

Pour router par exemple les signaux du microphone TCC M vers la TC Bar :

Branchez la sortie FarEndOut du microphone TCC M dans le canal ExternalMicIn1 de la TC Bar (ou ExternalMicIn2).
Branchez la sortie FarEndOutL de la TC Bar dans le canal FarEndRef du TCC M.

Nous vous recommandons vivement d’utiliser la fonction de verrouillage des faisceaux du microphone TCC M. Nos tests ont démontré que la suppression de l’écho au niveau de la TC Bar est bien plus performante avec la fonction de verrouillage des faisceaux.

La retransmission des signaux AV via le contrôleur Dante® est désormais activée.
