Régler la position de la caméra

La télécommande permet de régler l’angle et le zoom de la caméra, ainsi que d’enregistrer et de rappeler sa position.

Vous pouvez utiliser les fonctions suivantes pour régler la caméra :

Effectuer un zoom avant ou arrière lors de l’enregistrement avec la caméra
Incliner la caméra vers le bas ou vers le haut
Faire pivoter la caméra vers la gauche ou vers la droite
Régler la caméra sur les paramètres par défaut
Enregistrer et rappeler la position de la caméra

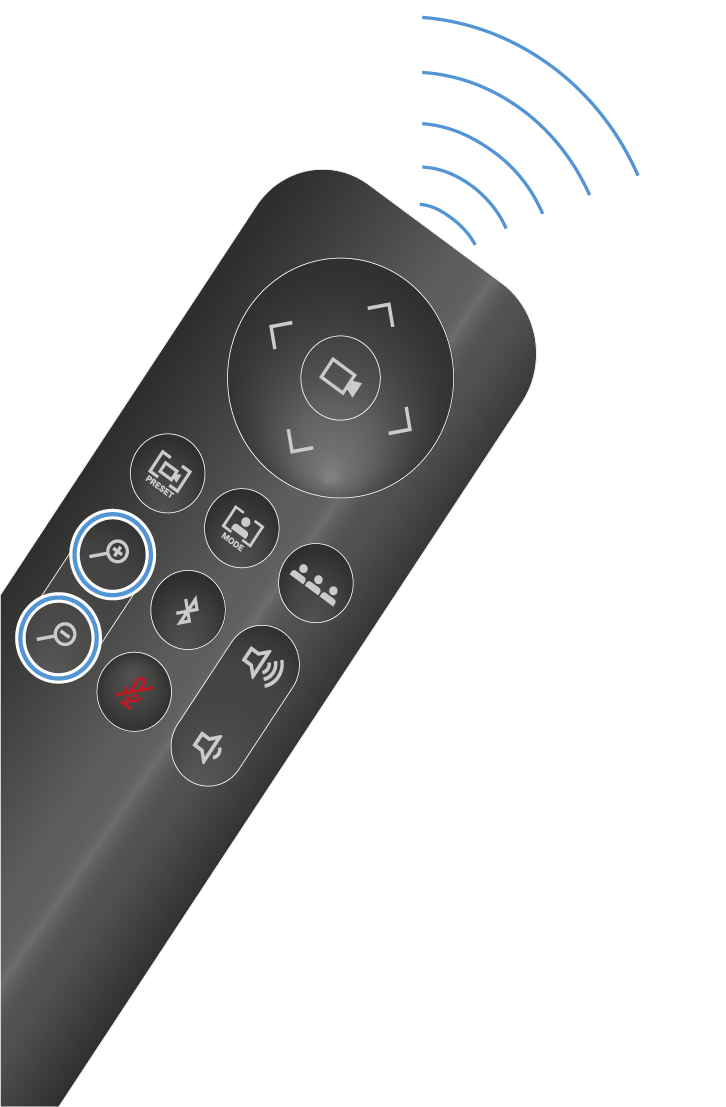

Pour effectuer un zoom avant ou arrière sur la caméra :

Appuyez sur la touche + ou - de la télécommande.

Un zoom avant ou arrière est effectué sur l’image.

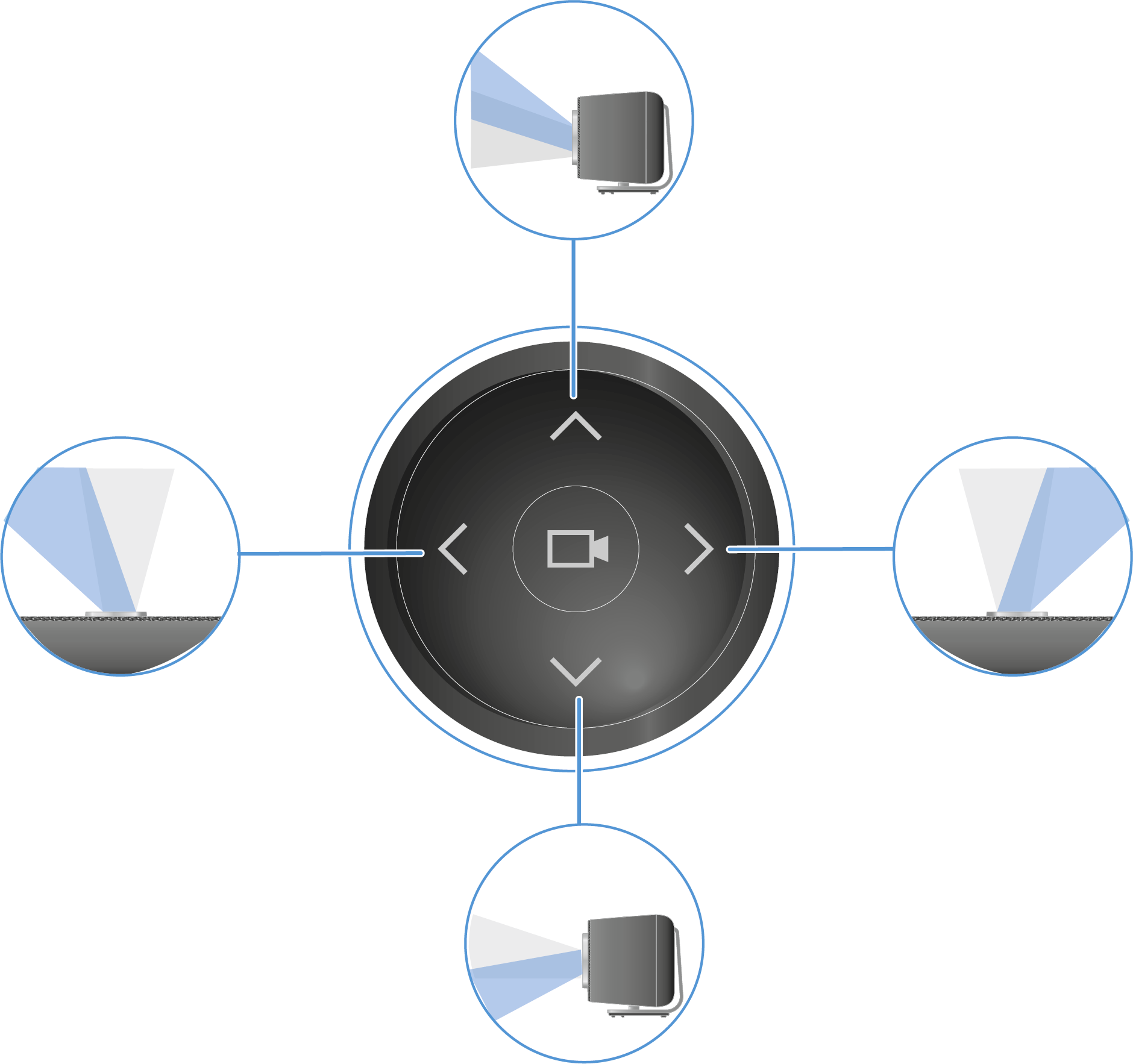

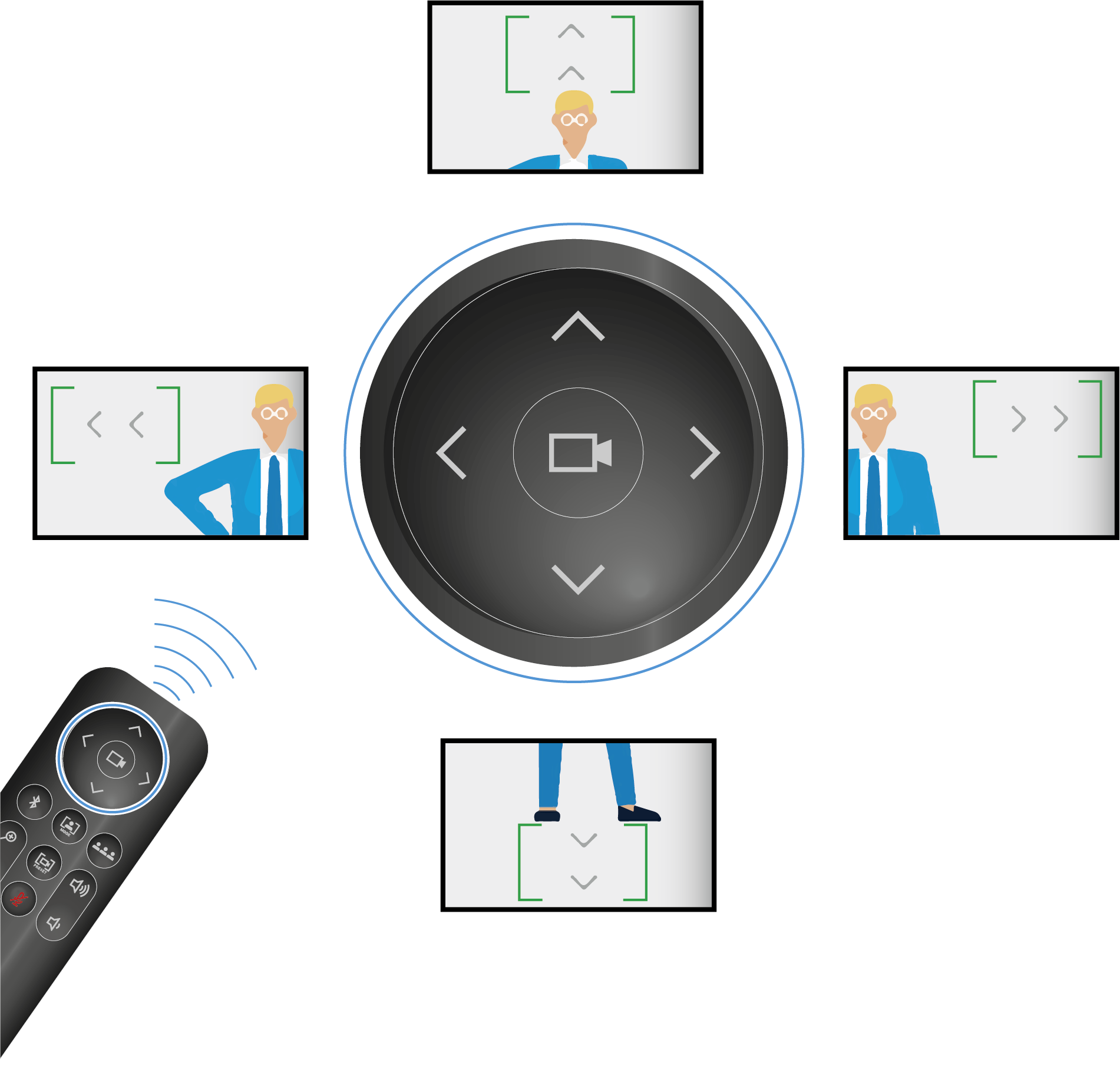

Pour régler la position de la caméra :

Veuillez noter que le niveau de zoom de la caméra est défini par défaut sur une valeur nulle. Pour modifier manuellement la position, il convient de zoomer avec la caméra. Par ailleurs, la caméra ne doit pas être activée dans un mode (voir Autoframing ou Person Tiling).

Appuyez sur les touches fléchées haut, bas, gauche ou droite de la télécommande.

La position de la caméra est désormais modifiée.

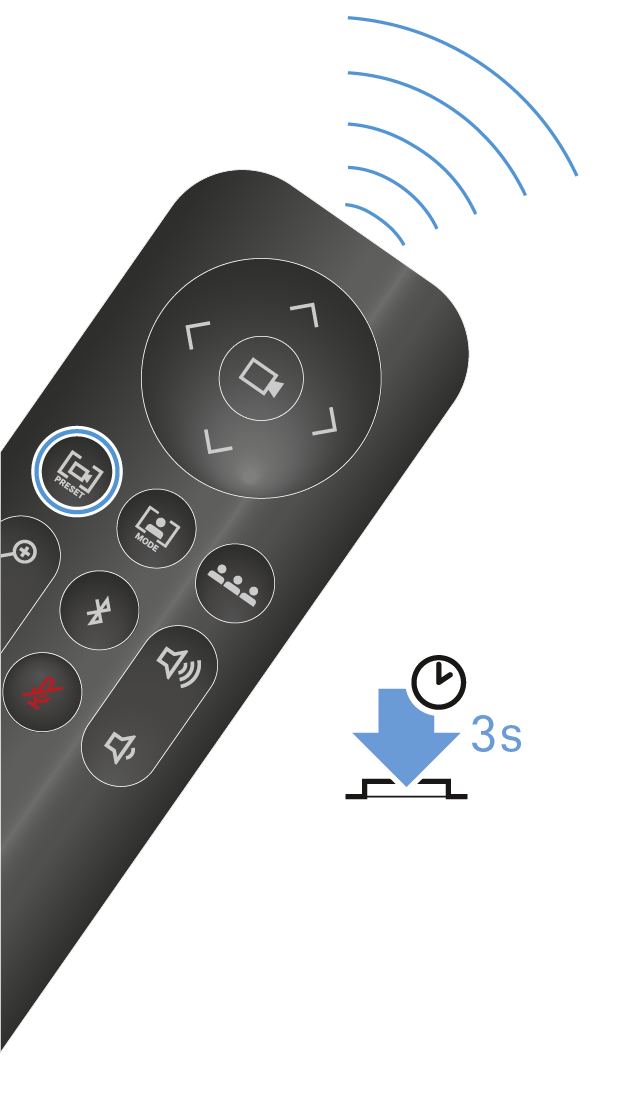

Pour enregistrer la position de la caméra :

Appuyez au moins pendant trois secondes sur la touche Prédéfinir de la télécommande.

La position de la caméra est désormais enregistrée.
Appuyez brièvement sur la touche Prédéfinir pour rétablir la position enregistrée de la caméra.

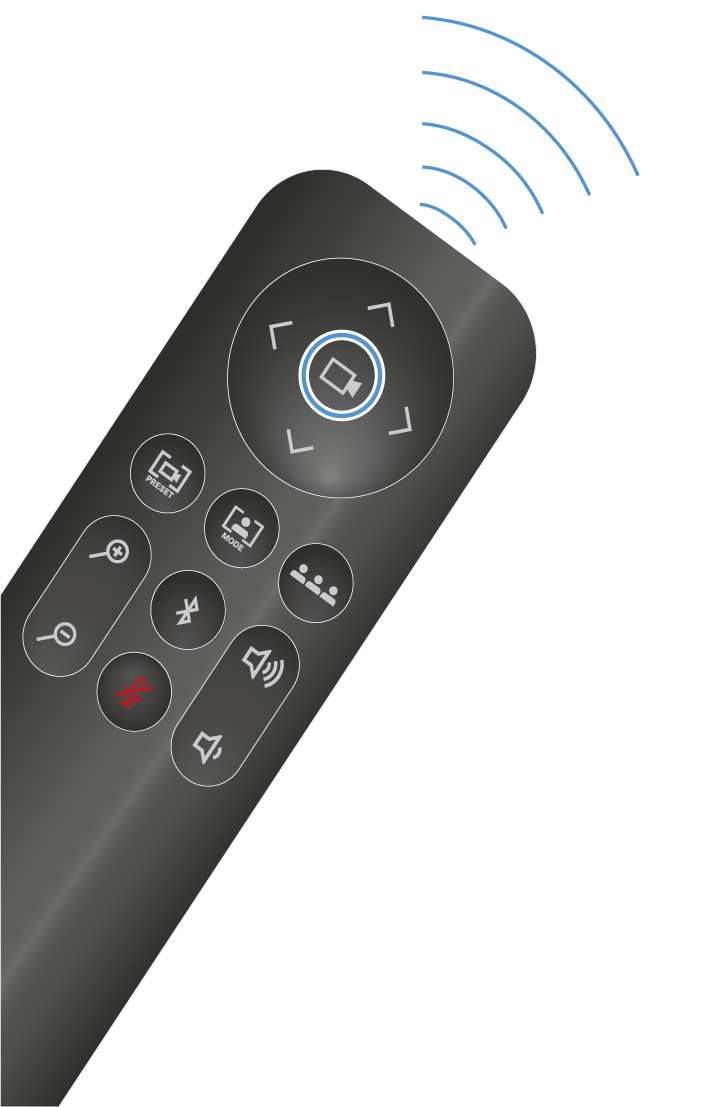

Pour définir la position de la caméra sur les paramètres par défaut :

Appuyez sur la touche Champ de vision complet de la télécommande.

La position de la caméra est désormais définie sur les paramètres par défaut.

La position de la caméra est désormais réglée.
