Installation de cartes à enficher

Il est possible d’installer des cartes identiques ou différentes.

Deux types de cartes MADI sont disponibles, voir Cartes MADI.

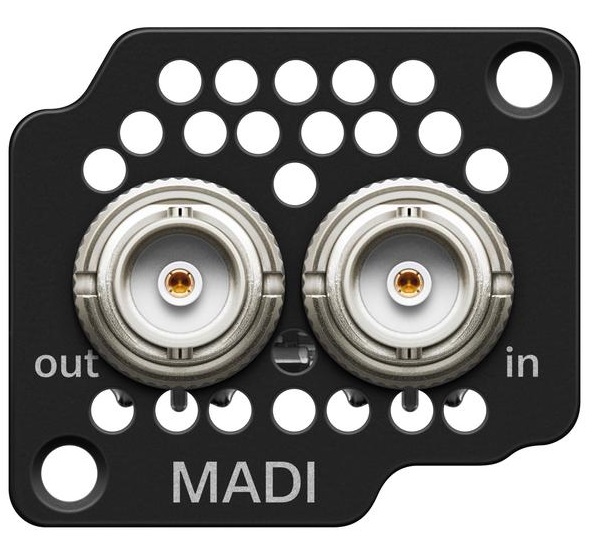

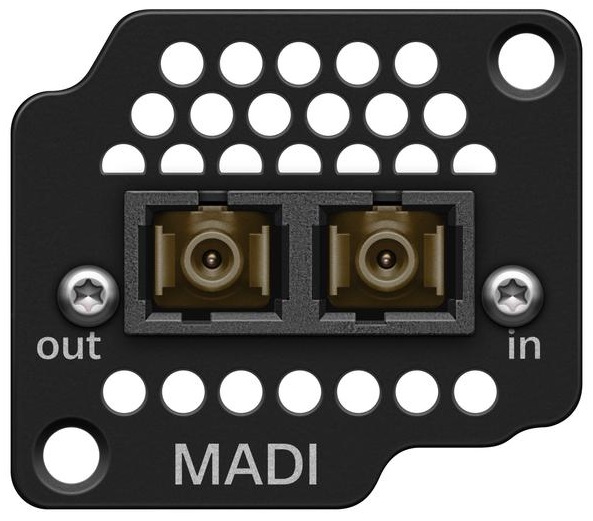

CARTE Madi (BNC)	CARTE Madi (OM)

PRUDENCE

Improper handling of the device may result in its damage

Device contains sensitive electronics to electrostatic discharge (ESD).

Observe the precautionary measures for handling components at risk of electrostatic discharge and take appropriate protective measures when touching the device.

Pour installer une carte MADI dans la Base Station :

Débranchez complètement la Base Station du secteur. Voir à Connexion/Déconnexion de la Base Station au/du secteur.

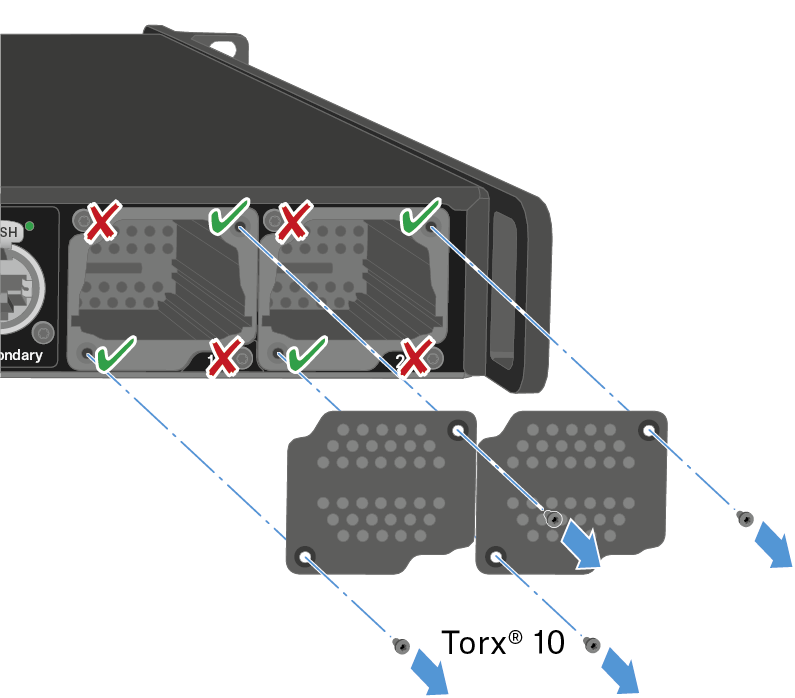

Dévissez l’un des bouchons obturateurs sur la Base Station. Pour cela, vous aurez besoin d’un tournevis torx® 10.

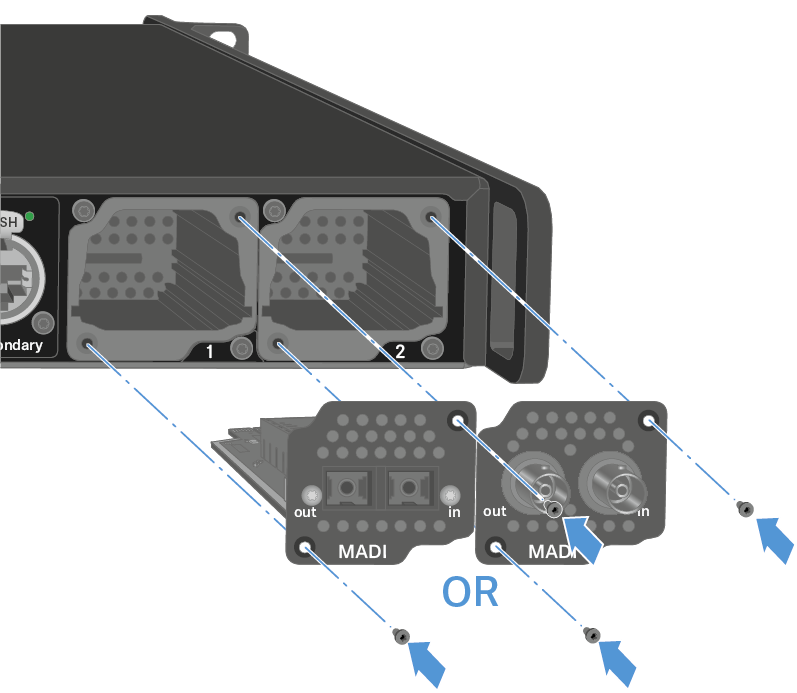

Glissez entièrement la carte MADI dans l’emplacement ouvert, comme indiqué dans la figure.
La carte ne peut être insérée que dans un seul sens dans le boîtier de la Base Station. Les lettres figurant sur la carte doivent être orientées vers le haut.
Vissez fermement la carte MADI avec max. 65 cNm +/-10 %.

Les cartes MADI peuvent être utilisées directement.

Une carte MADI a été installée.
