Installation de la Base Station dans un rack

La Base Station peut être installée dans n’importe quel rack classique de 19". Les équerres de montage en rack sont déjà fixées à l’appareil.

Respectez toujours les informations suivantes lors du montage en rack.

ATTENTION

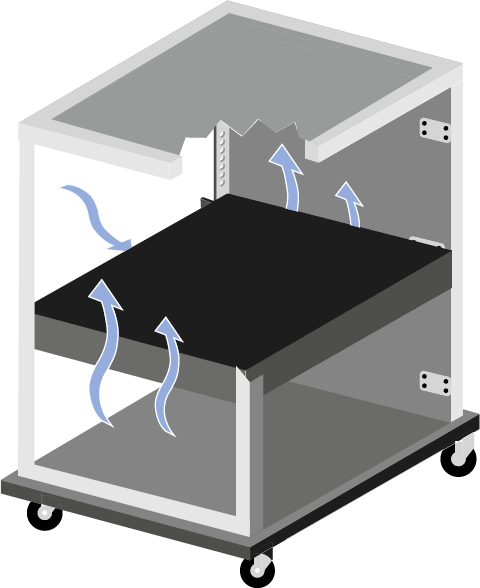

Dommages matériels dus à la surchauffe des appareils

Les appareils montés dans le rack risquent de surchauffer si la ventilation est insuffisante.

Veillez à ce que le rack soit suffisamment ventilé, en particulier si plusieurs appareils sont installés.

Si nécessaire, installez un ventilateur dans le rack.

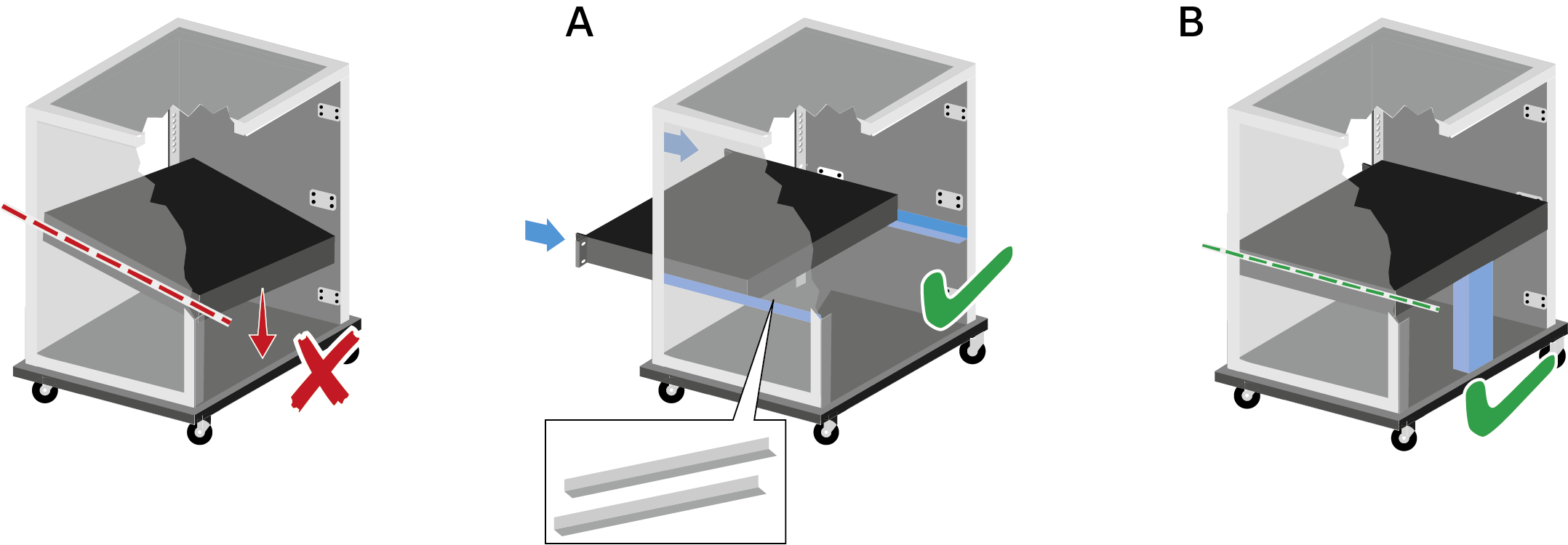

Support de la Base Station après son installation dans le rack.

En raison du poids et de la profondeur de l’appareil, celui-ci risque de se décrocher dans le rack et par conséquent de subir des dommages.

Version A

Utilisation de rails spéciaux pour le montage en rack.
La conception du rack utilisé doit être adaptée à l’installation de ces rails de montage.

Version B

Utilisation d’un objet approprié pour soutenir l’appareil à l’arrière.
Assurez-vous que l’objet en question ne puisse pas se décrocher.

La Base Station a été installée dans un rack.
