Vue d’ensemble du produit

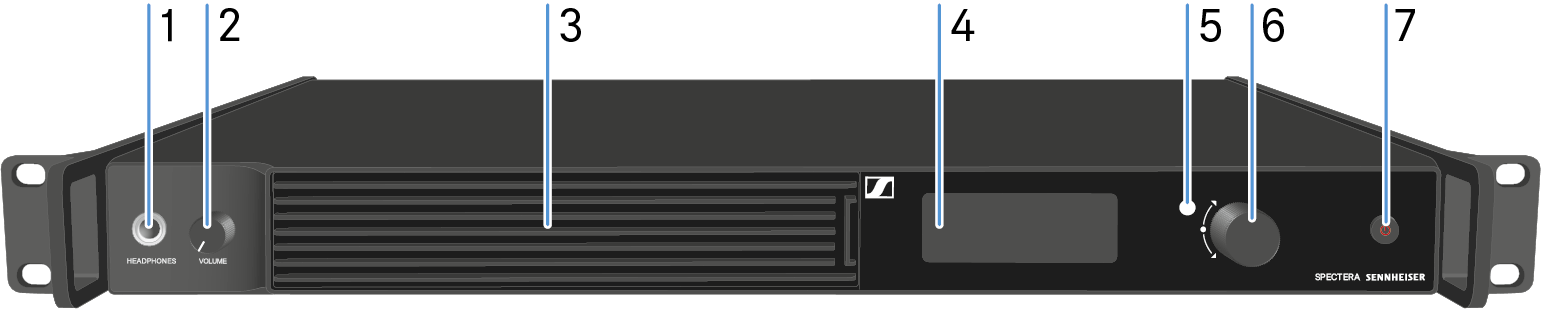

Face avant

1 Prise CASQUE: voir Utilisation de la sortie casque

2 Régulateur de VOLUME pour casque: voir Utilisation de la sortie casque

3 Entrée du ventilateur avec filtre: voir Remplacement du filtre du ventilateur

4 Écran pour l’affichage des informations de statut et du menu d’utilisation: voir Informations à l’écran

5 LED indiquant le statut: voir Signification de la LED

6 Molette (HAUT/BAS/RÉGLAGE) pour naviguer dans le menu: voir Naviguer dans le menu

7 Bouton ON/OFF: voir Allumer la Base Station et activer son mode veille

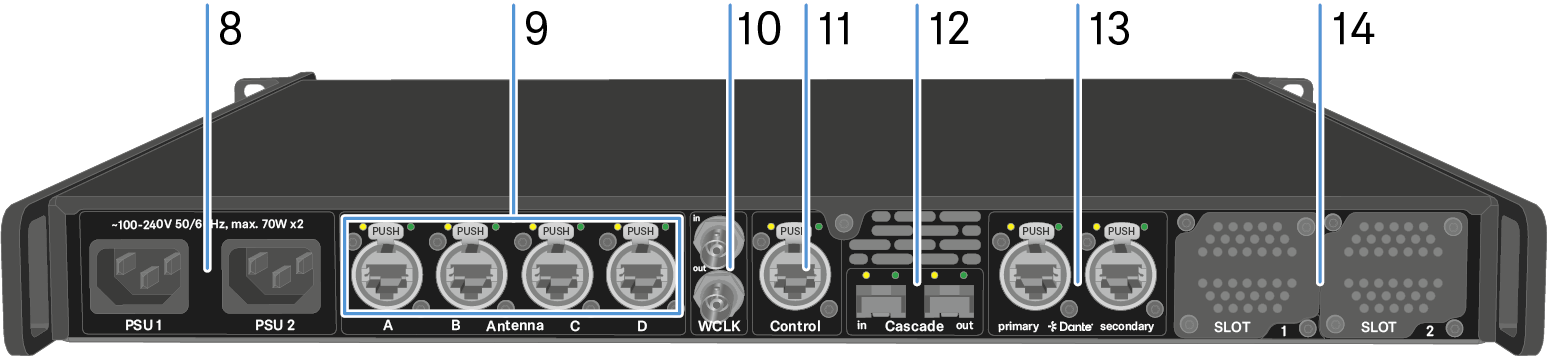

Face arrière

8 Prise d’alimentation: voir Connexion/Déconnexion de la Base Station au/du secteur

9 4 ports RJ45 renforcés pour antenne: voir Connexion des antennes

10 Entrée/Sortie Word clock: voir Connexion de l’horloge de référence

11 Port RJ45 renforcé pour commande: voir Connexion à un réseau

12 Entrée/Sortie pour cascade: voir Cascading the Base Stations

13 2 ports RJ45 renforcés pour Dante® primary | secondary: voir Connexion audio via Dante®

14 Emplacement 1 | 2 pour cartes MADI: voir Installation de cartes à enficher
