Montar el TC Bar en la pared
El TC Bar se puede montar en la pared encima o debajo de la pantalla utilizando el kit de montaje suministrado.
El soporte que necesita para este montaje ya viene incluido en el volumen de suministro. Los tornillos y tacos necesarios para el montaje no están incluidos en el volumen de suministro.

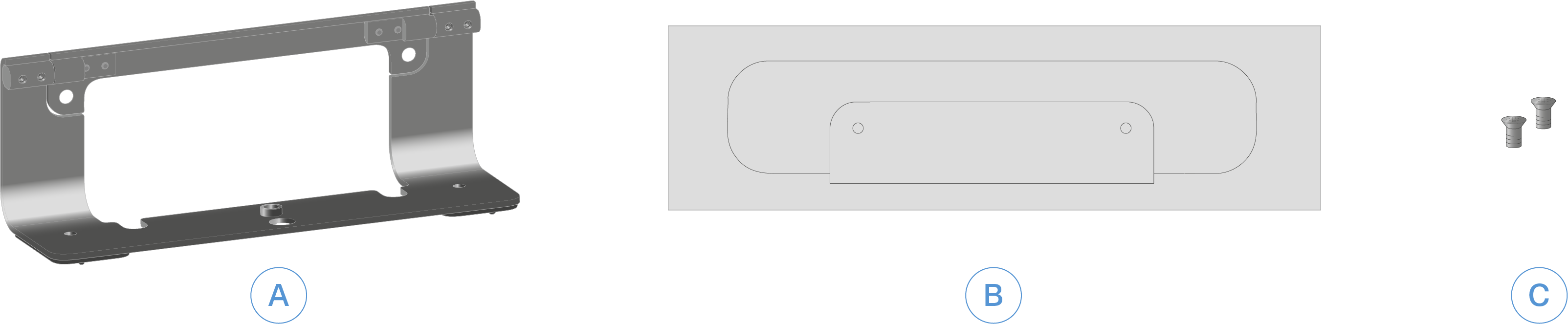

Volumen de suministro
| A | Soporte de montaje |
| B | Plantilla de taladrado |
| C | Dos tornillos de fijación |
Para montar el TC Bar en la pared:

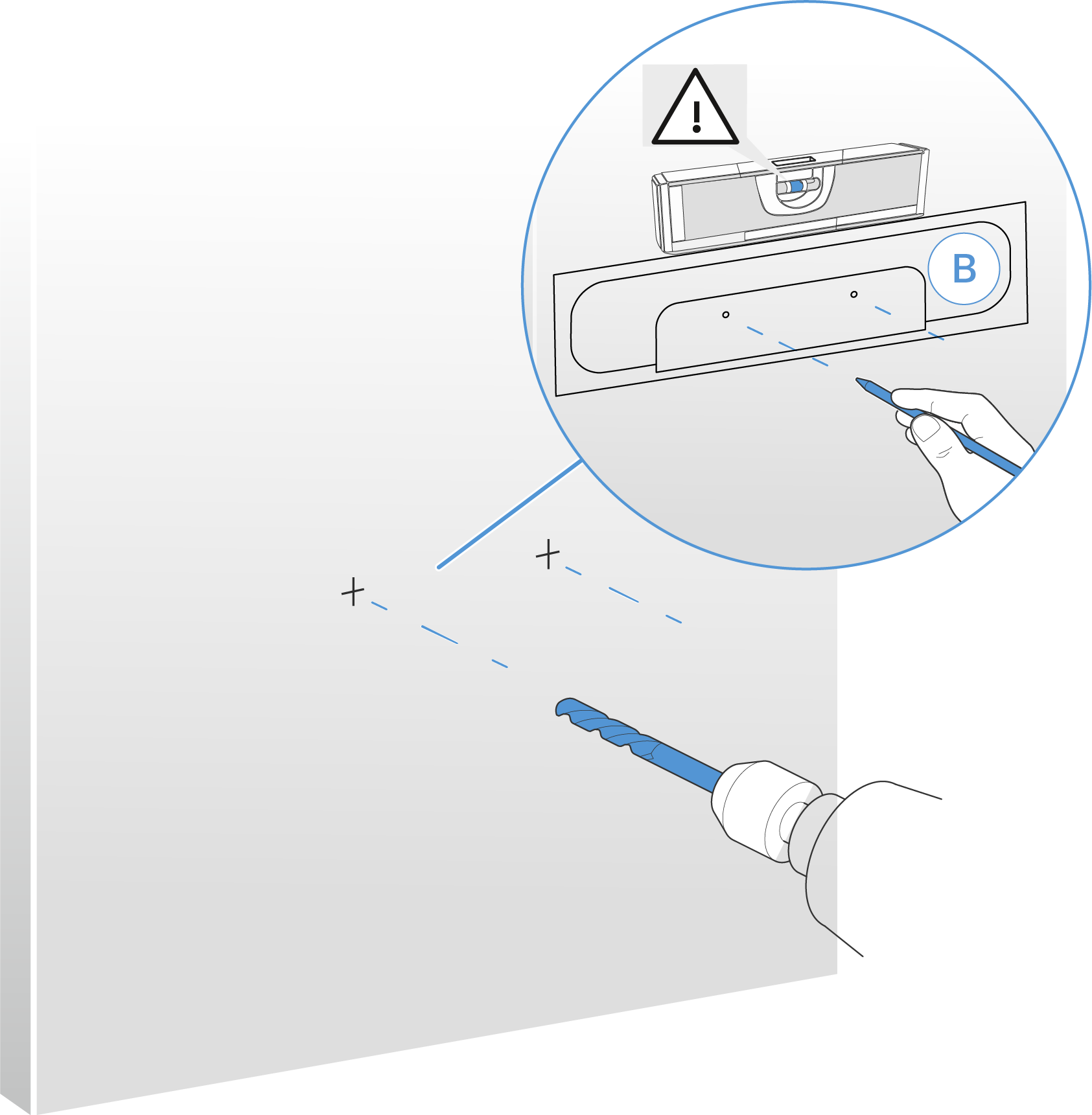

- Saque del embalaje la plantilla de taladrado de cartón.
-
Coloque la plantilla en la posición que desee en la pared y alinéela con un nivel de burbuja.
-
Utilice un lápiz con punta o un destornillador plano para perforar la plantilla de taladrado en las marcas de taladrado y marcar los puntos en la pared.
Para fijarlo de forma segura a la pared, se recomienda utilizar una broca de 8 mm de diámetro como mínimo y los tacos adecuados.

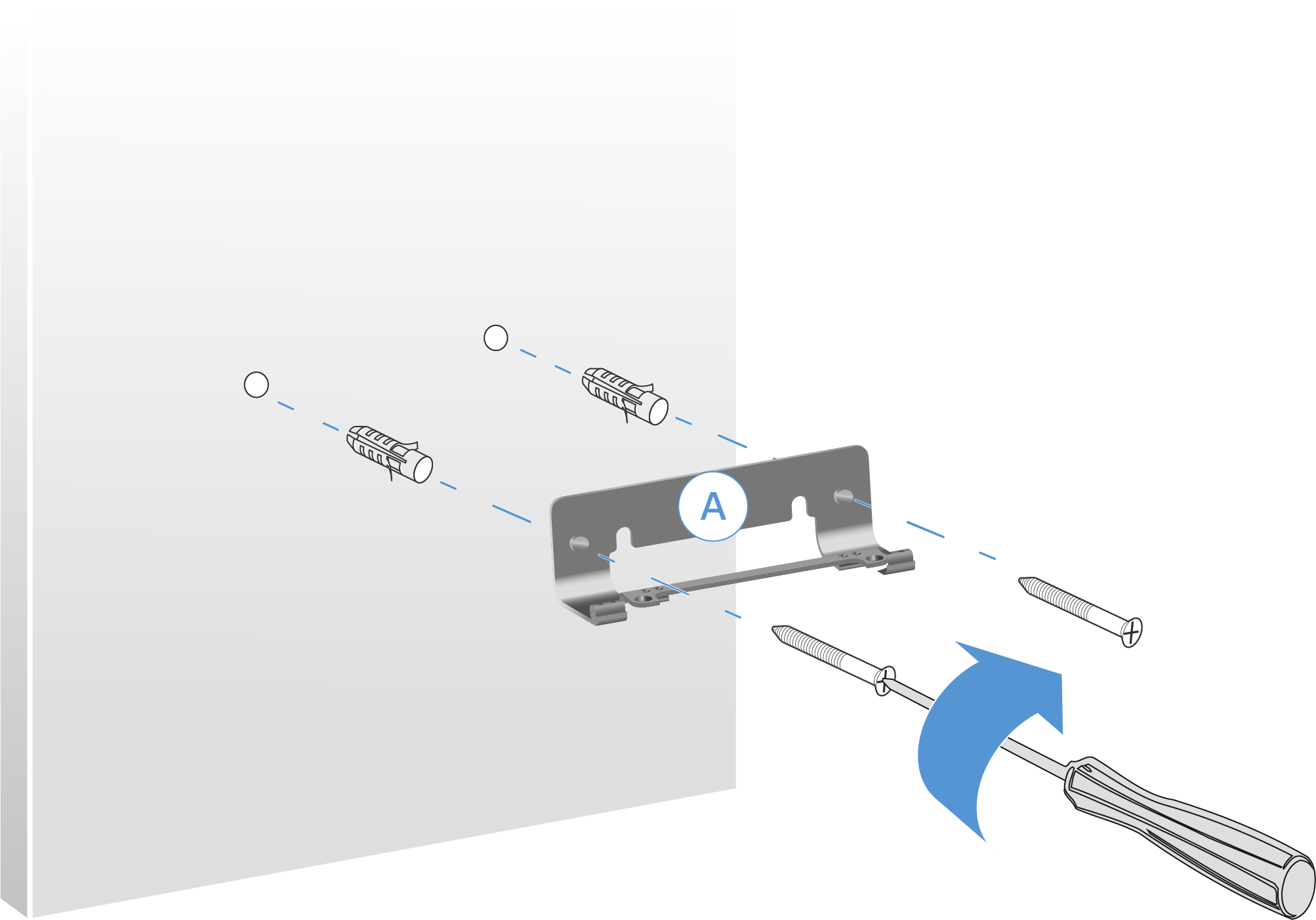

- Taladre los orificios en los puntos marcados e inserte los tacos adecuados en la pared en función del estado de la pared.
-
Asegure el soporte con dos tornillos.
-

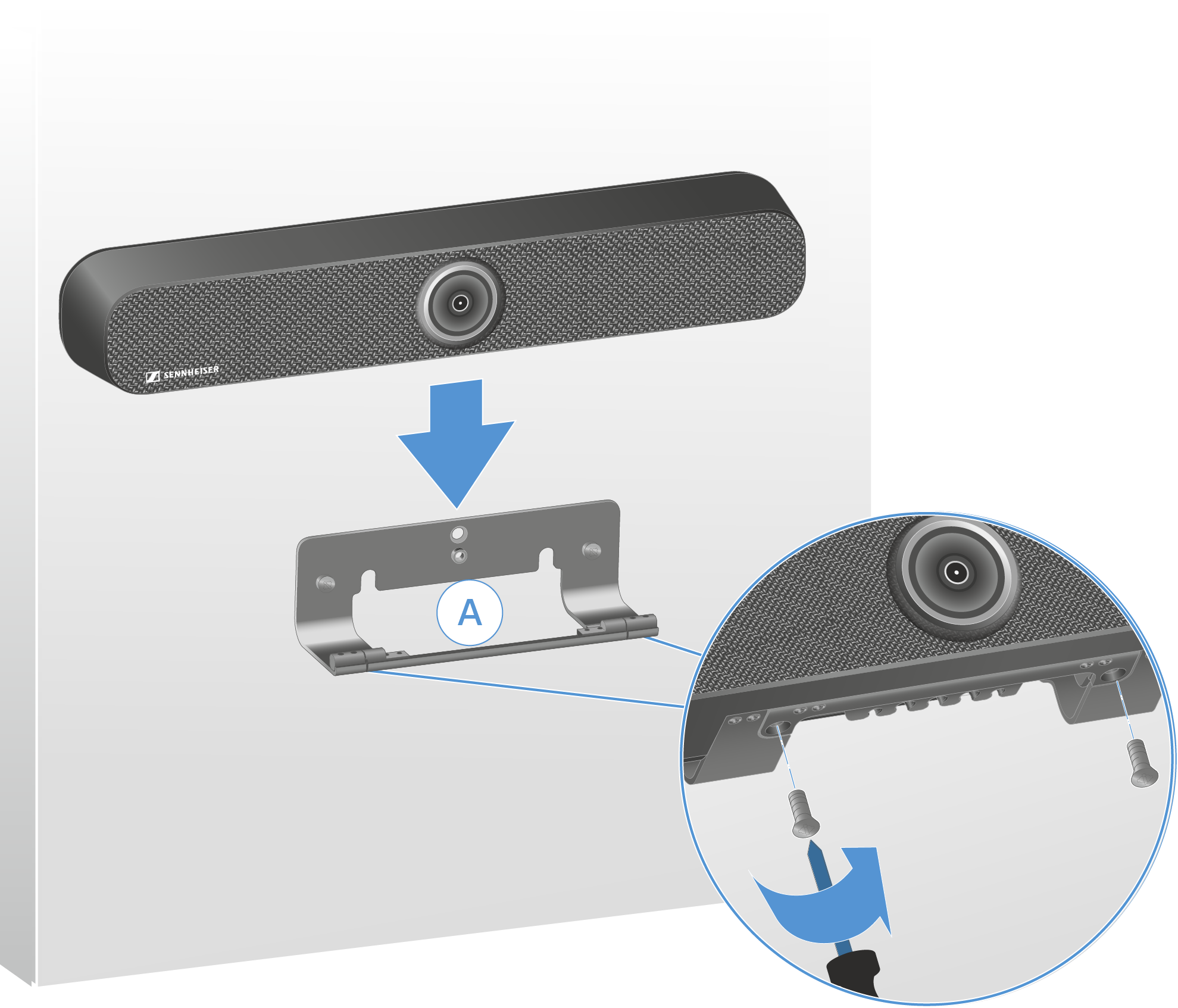

Coloque el TC Bar en el soporte montado desde arriba y fíjelo con los tornillos suministrados.
-
Incline el TC Bar hacia delante y tienda todos los cables de conexión.
- Guíe los cables correctamente mediante la guía de cables.
- Vuelva a colocar el TC Bar y ajústelo al ángulo correcto.
