Montar el TC Bar en un soporte VESA

El TC Bar se puede montar en un soporte VESA utilizando el kit de montaje suministrado.

El soporte VESA no viene incluido en el volumen de suministro, pero se puede adquirir como accesorio opcional.

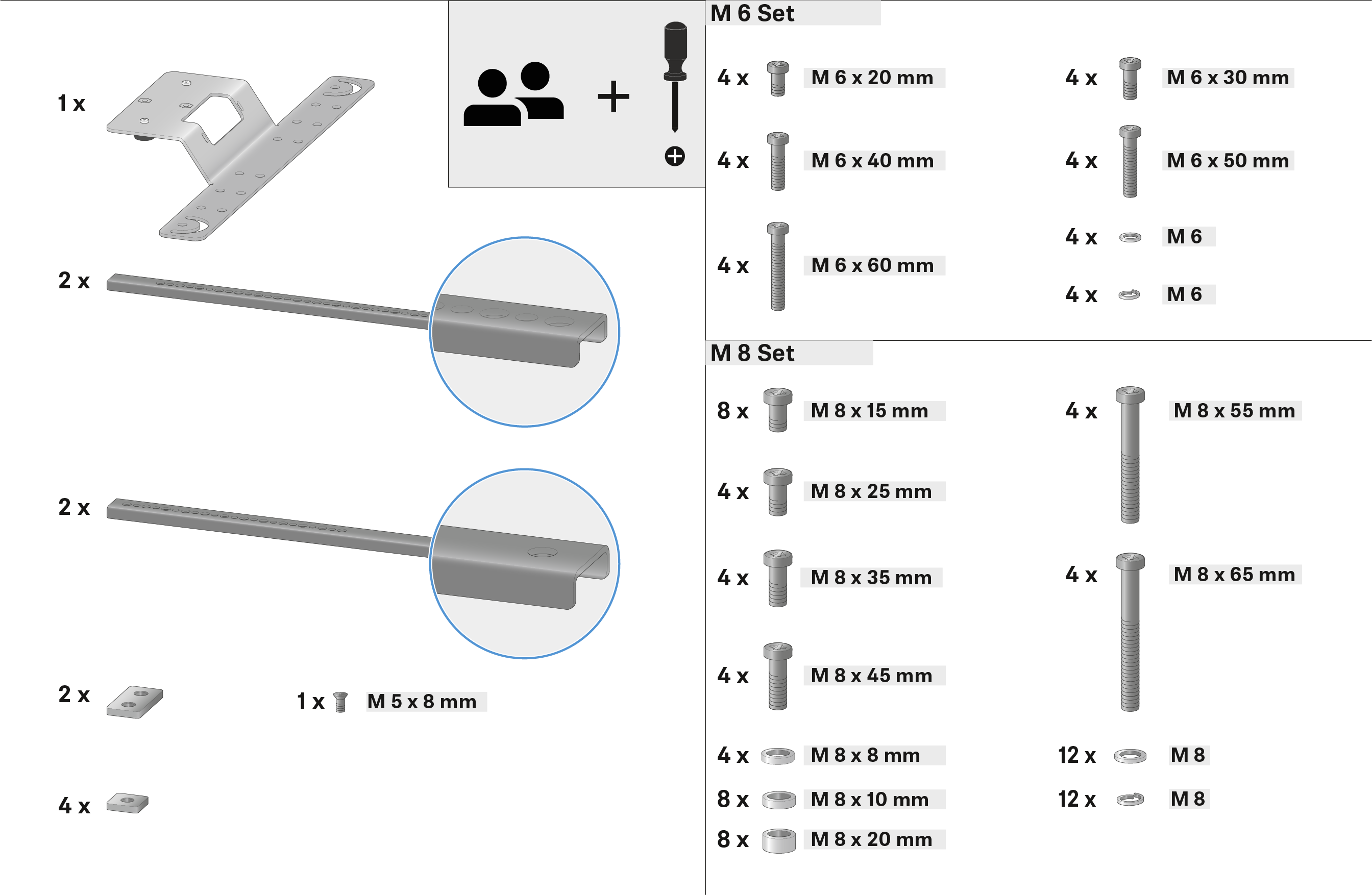

Volumen de suministro

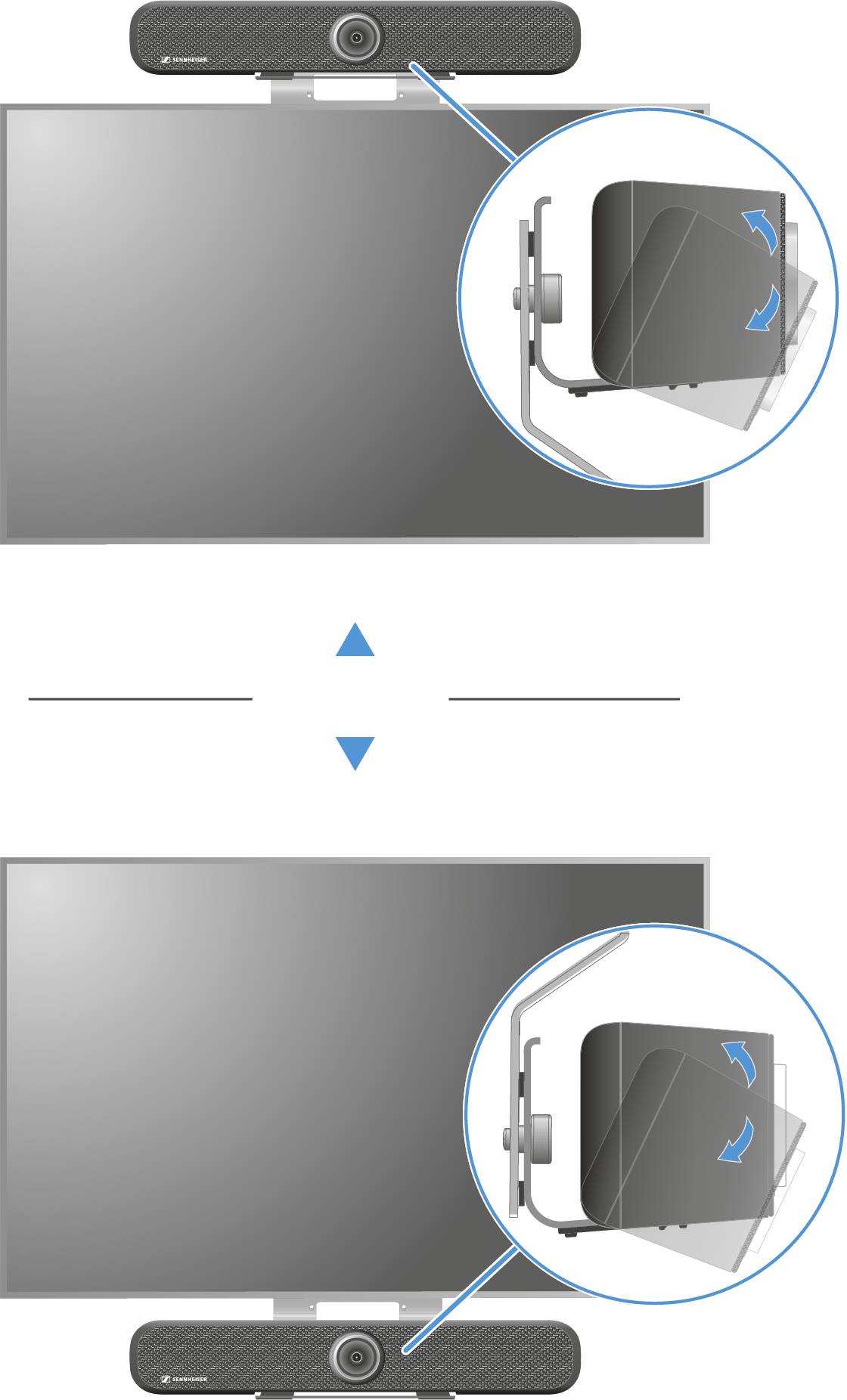

El montaje que aparece aquí muestra la colocación encima de la pantalla. Para el montaje debajo de la pantalla, siga las instrucciones correspondientes.

Premontar el soporte VESA
El montaje debe realizarlo un trabajador cualificado.

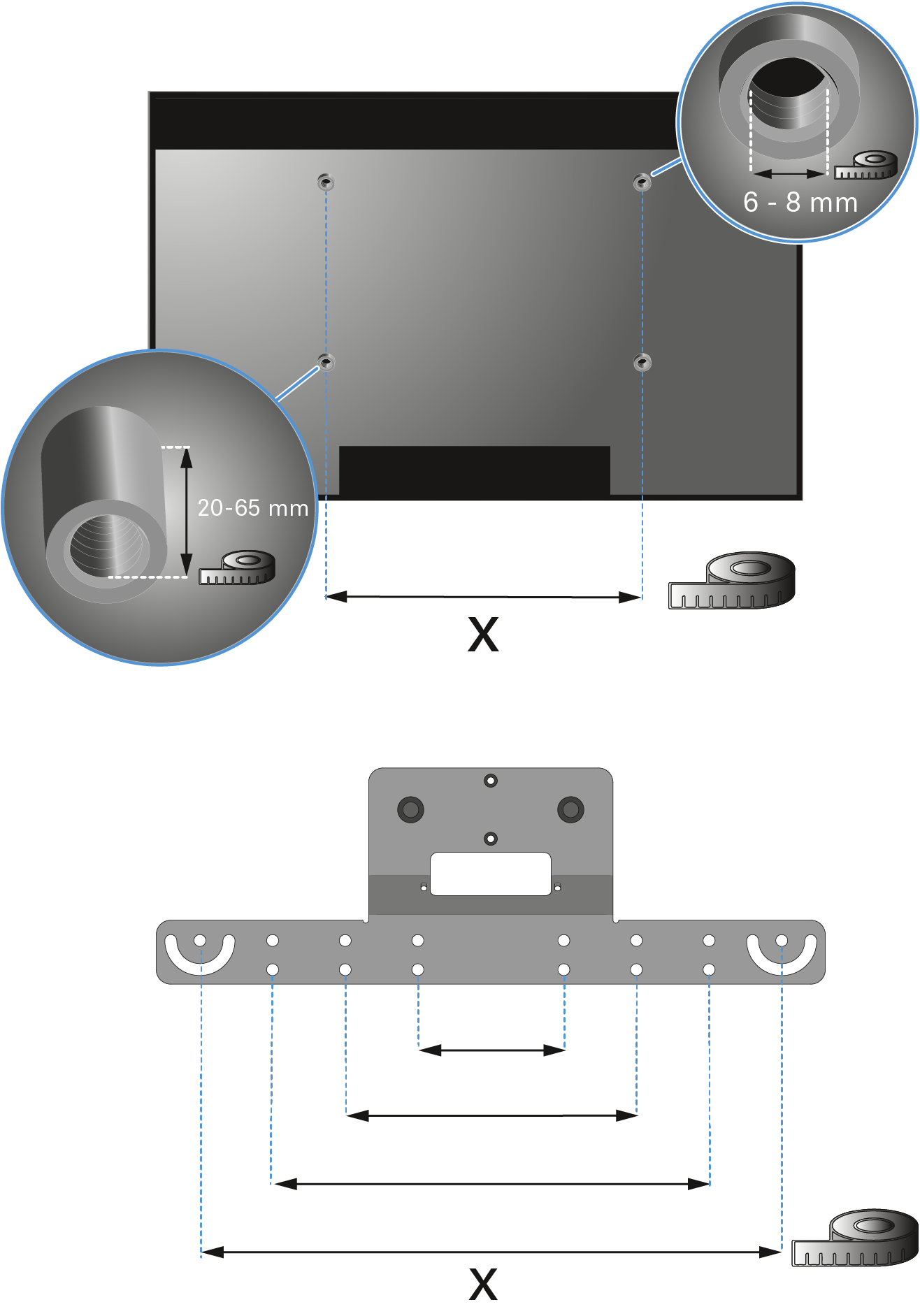

  1. Coloque la pantalla sobre una superficie blanda y mida las distancias entre los casquillos roscados de montaje de la parte posterior.
  2. Saque los tornillos de rosca necesarios del kit de montaje.
    Compruebe que la rosca es la misma y que los tornillos son lo suficientemente largos. En función del tamaño y modelo de la pantalla, pueden variar las distancias y el diámetro de la rosca.

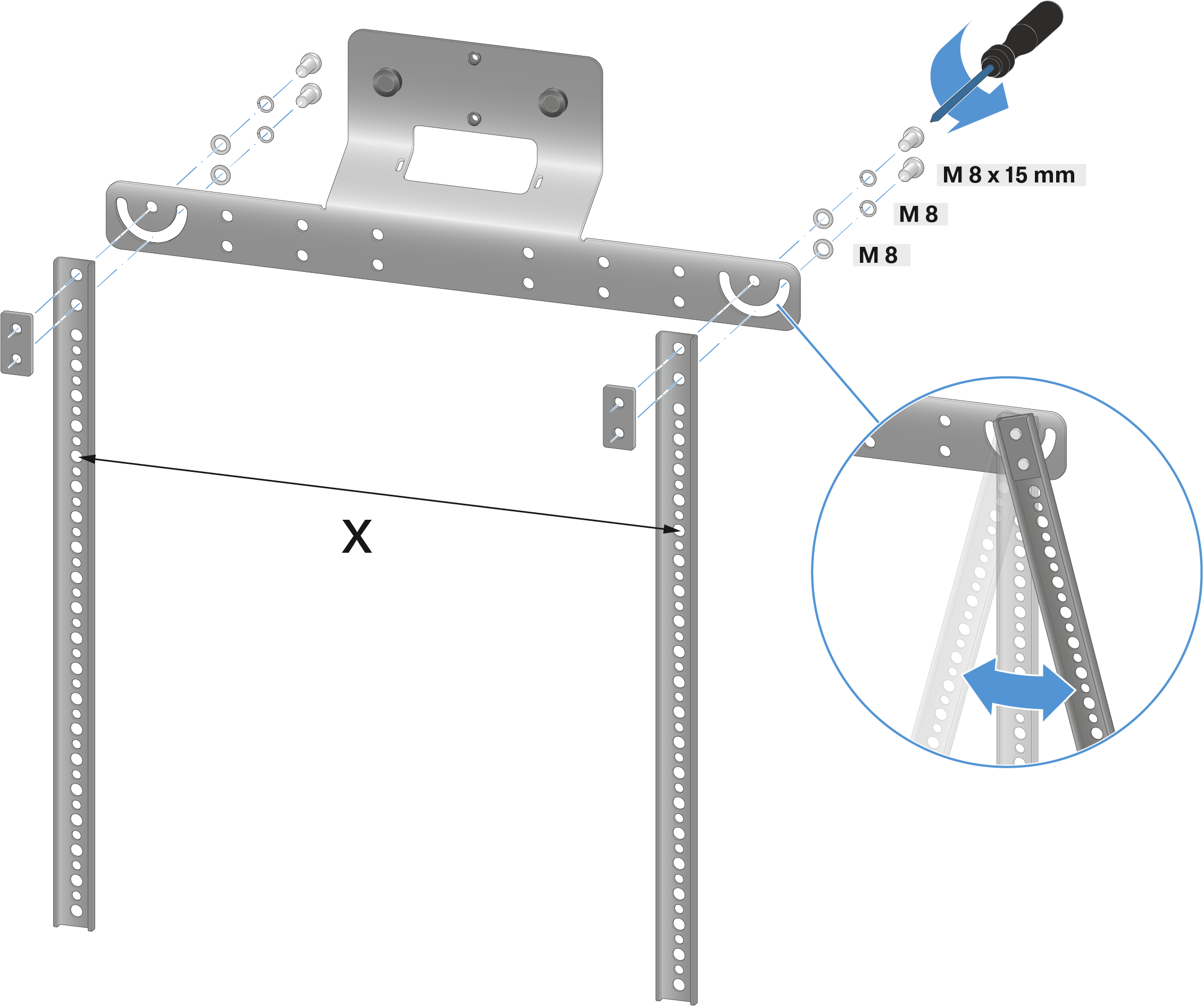

  3. Premonte el soporte VESA con los puntales de conexión tal y como se muestra.
    Si la pantalla se coloca en posición inclinada, el ángulo de los puntales se puede ajustar de manera acorde.
    El soporte VESA está premontado y listo para fijarlo a la pantalla.
Fijar el soporte VESA a la parte posterior de la pantalla

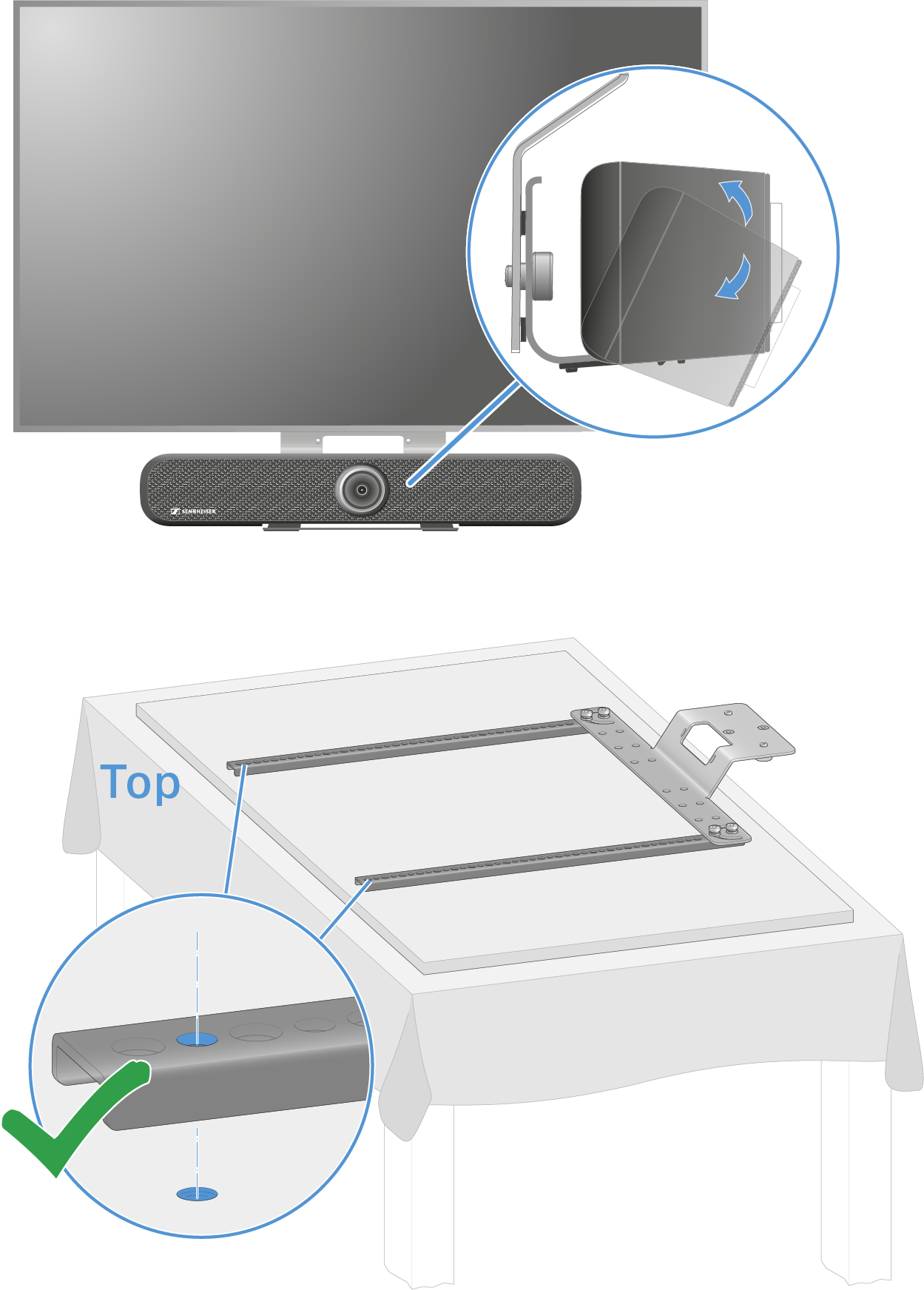

Cuando monte el TC Bar debajo de la pantalla, tenga en cuenta que el soporte VESA se debe colocar hacia abajo. El montaje que aparece en estas instrucciones muestra la variante con la colocación encima de la pantalla.

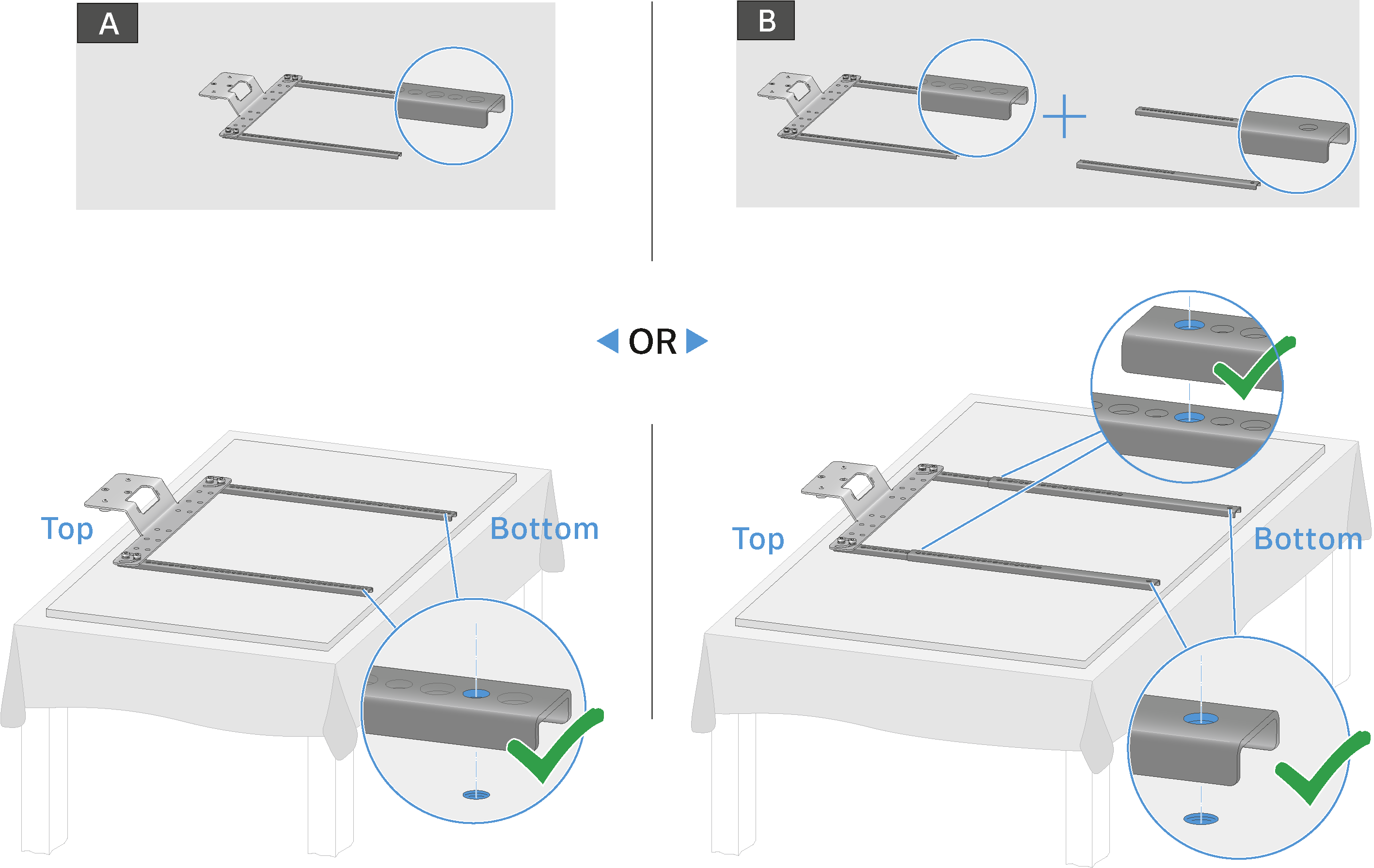

  1. Coloque el soporte prefabricado con puntales metálicos en la parte posterior de la pantalla y compruebe que son lo bastante largos para el montaje:
    • A: los puntales metálicos son lo bastante largos. Los orificios previstos en el puntal metálico coinciden con los orificios roscados de la pantalla.
    • B: los puntales metálicos no son lo bastante largos. Puede aumentar la longitud con una prolongación.
  2. Atornille el soporte prefabricado con los puntales metálicos tal y como se muestra:

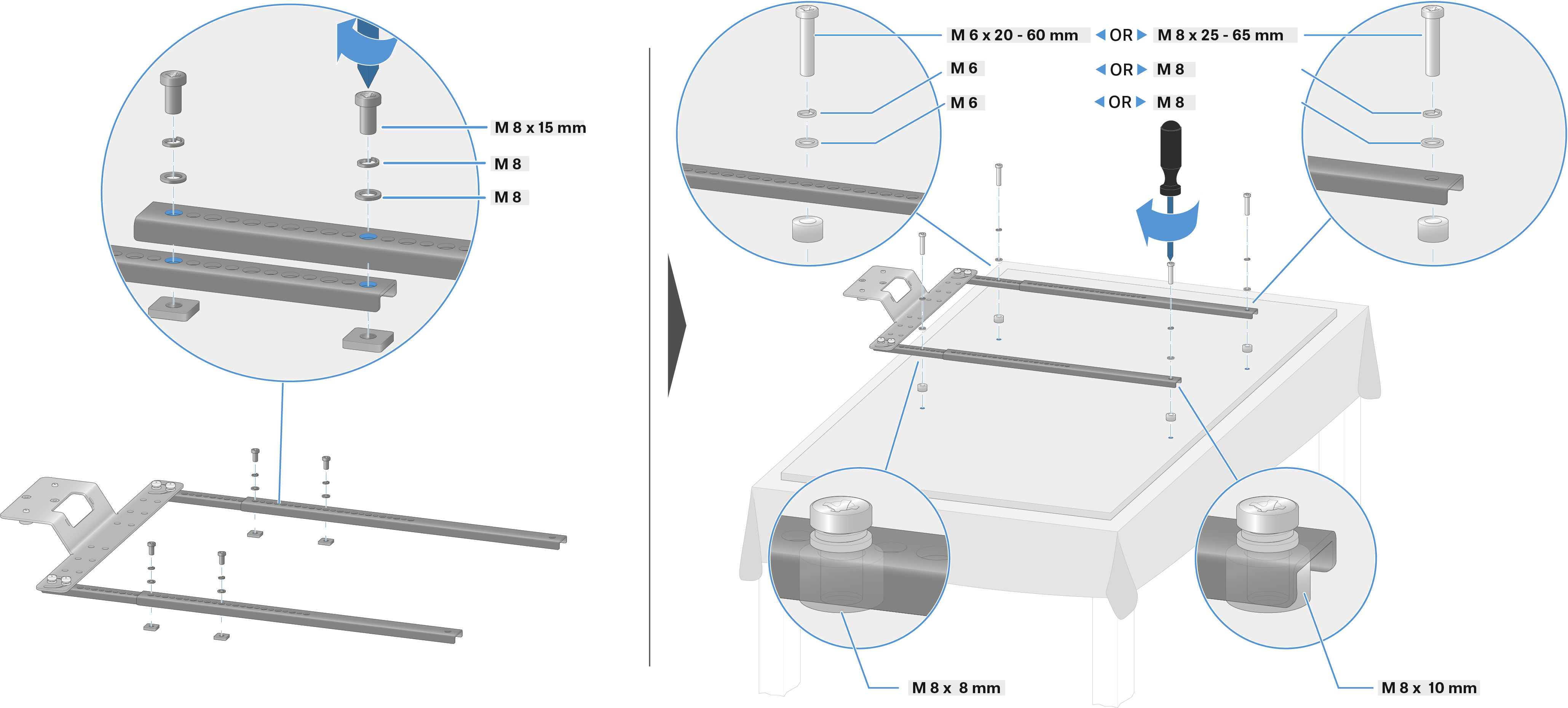

    • Variante A:

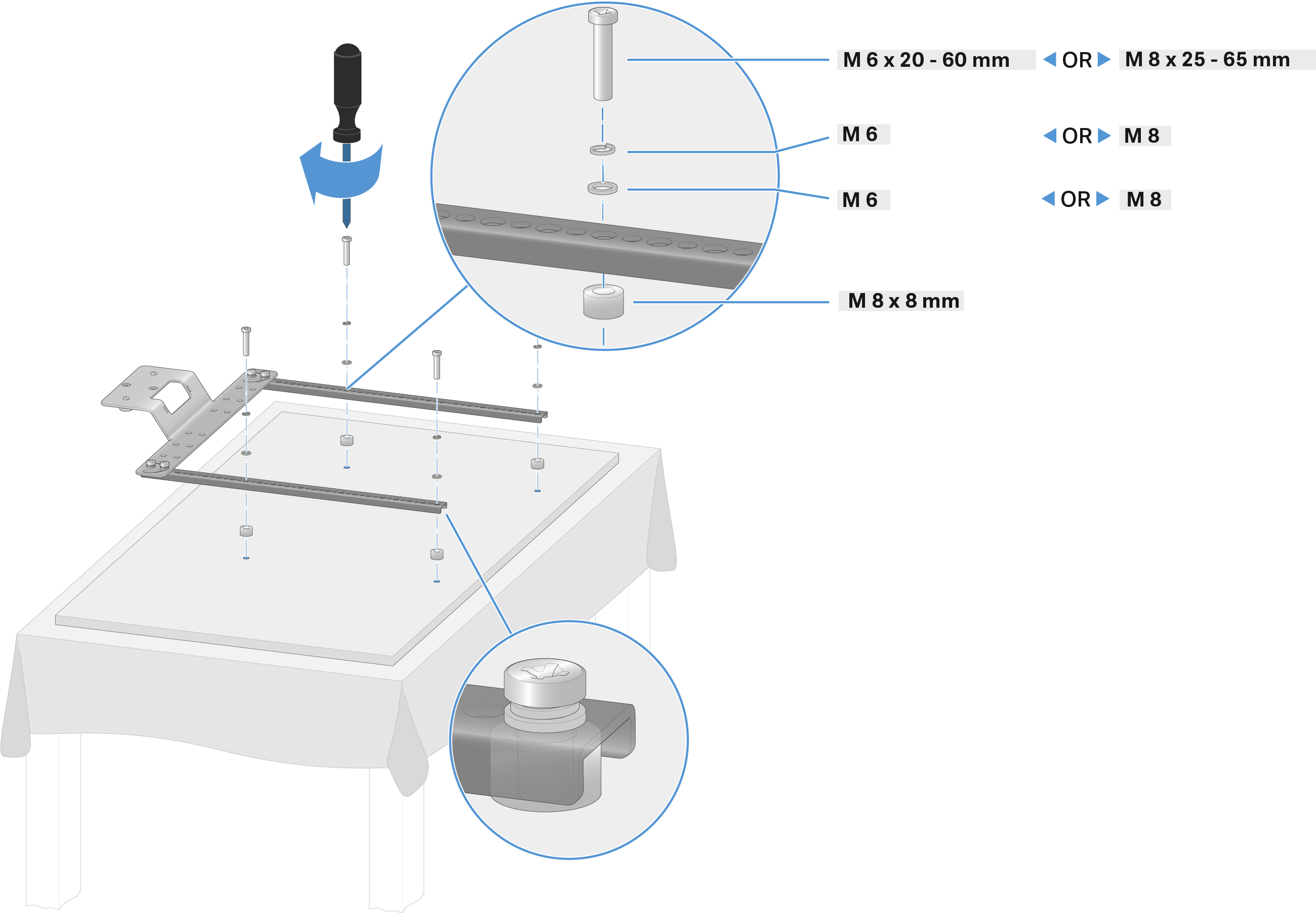

    • Variante B:

    El soporte VESA se ha fijado a la parte posterior de la pantalla.
Montar el TC Bar con soporte en el soporte VESA
Para este paso, monte primero el soporte en el TC Bar (véase Montar el TC Bar en la pared).

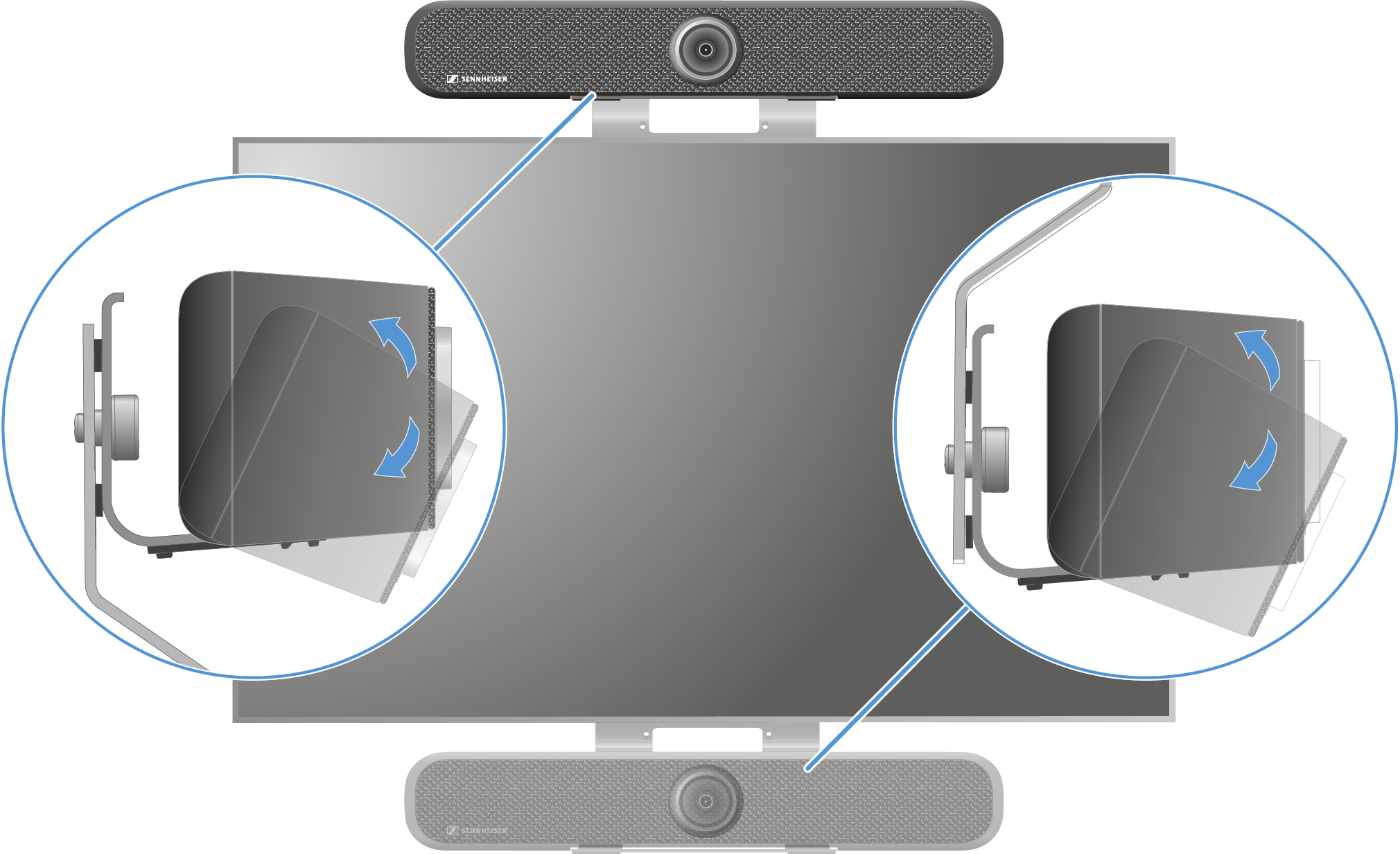

  1. Coloque el soporte junto con el TC Bar en el enganche del soporte VESA:
    • A: encima de la pantalla

    • B: debajo de la pantalla

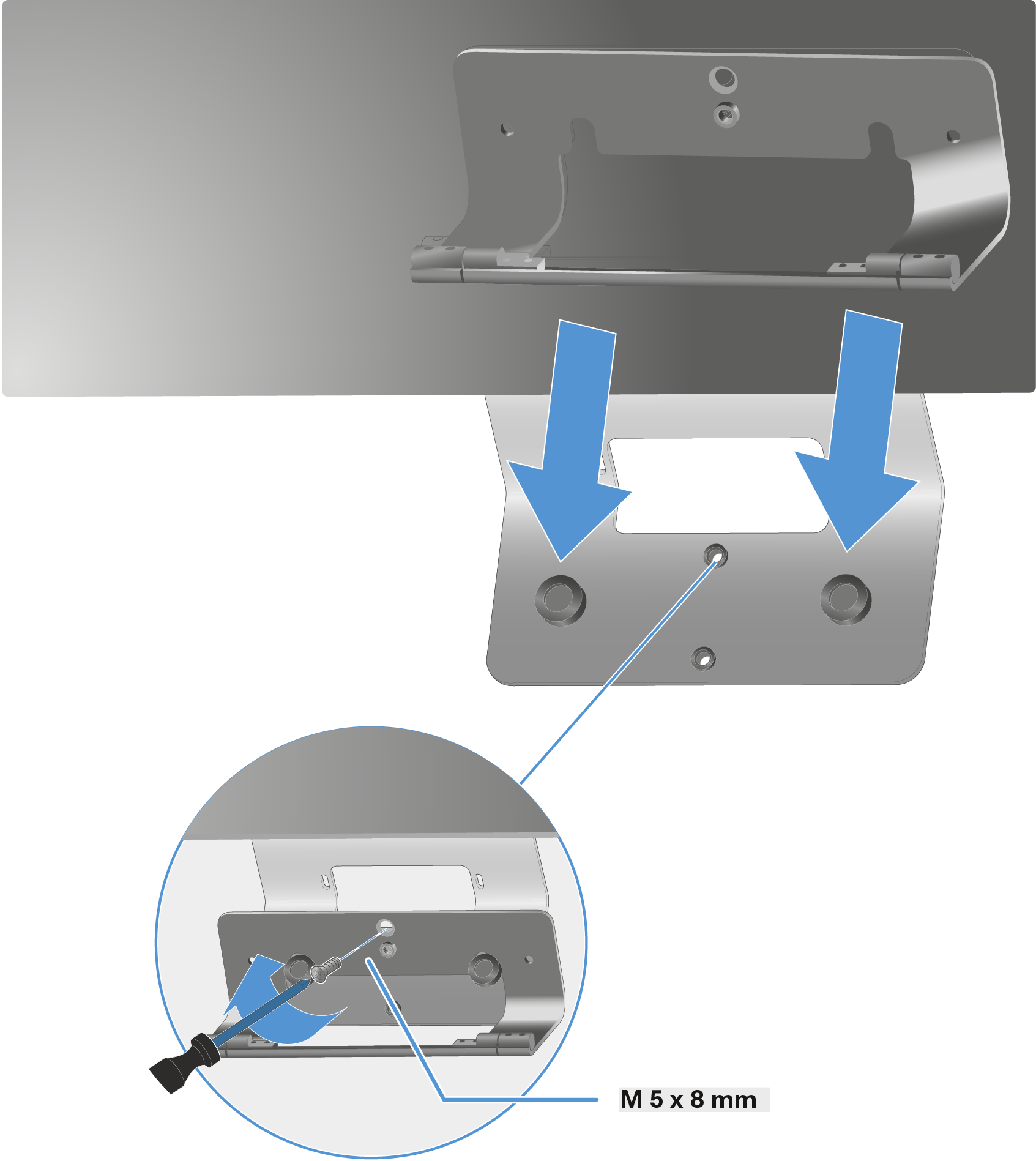

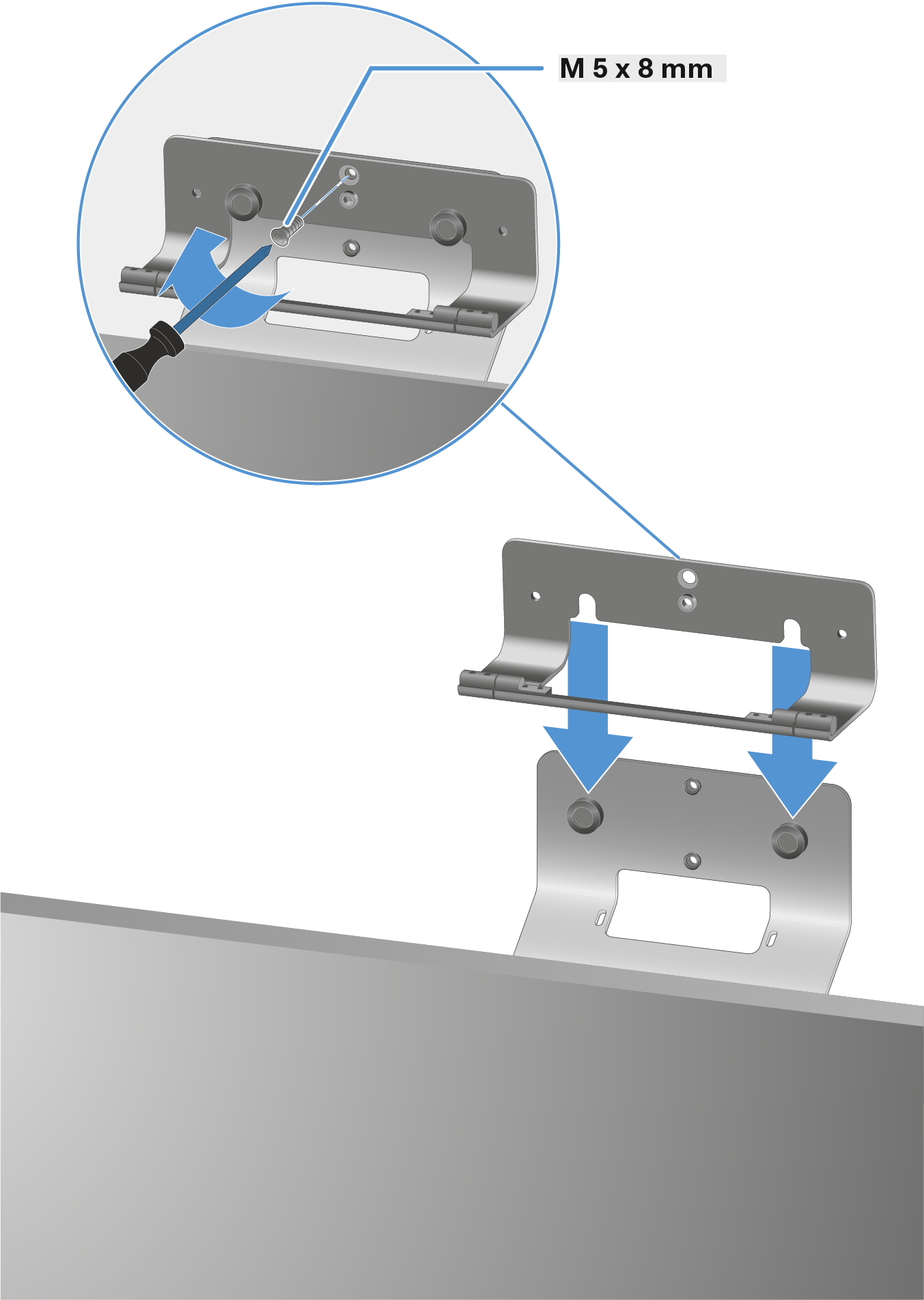

  2. Incline el TC Bar un poco hacia abajo y fije el soporte al soporte VESA con un tornillo M5 x 8 mm.
  3. Vuelva a colocar el TC Bar y ajuste el ángulo como sea necesario.
El TC Bar se ha montado correctamente en un soporte VESA.
