Instalar tarjetas insertables

Pueden instalarse las mismas tarjetas o tarjetas diferentes.

Hay dos tipos de tarjetas MADI disponibles; véase Tarjetas MADI.

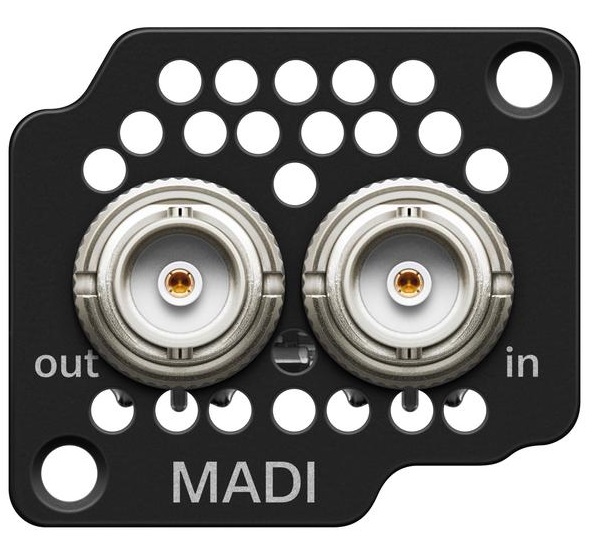

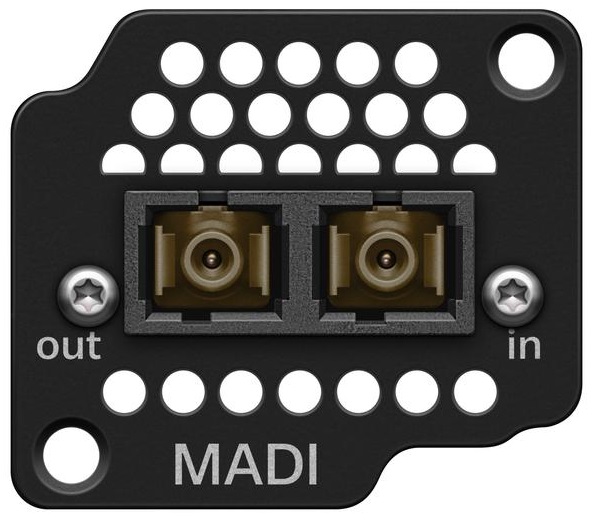

Tarjeta MADI (BNC)	Tarjeta MADI (OM)

PRECAUCIÓN

Improper handling of the device may result in its damage

Device contains sensitive electronics to electrostatic discharge (ESD).

Observe the precautionary measures for handling components at risk of electrostatic discharge and take appropriate protective measures when touching the device.

Para instalar una tarjeta MADI en la Base Station:

Desconecte por completo la Base Station de la red de corriente. Véase Conectar o desconectar la Base Station a/de la red de corriente.
Desatornille una de las tapas de la Base Station. Para ello, necesitará un destornillador torx® 10.

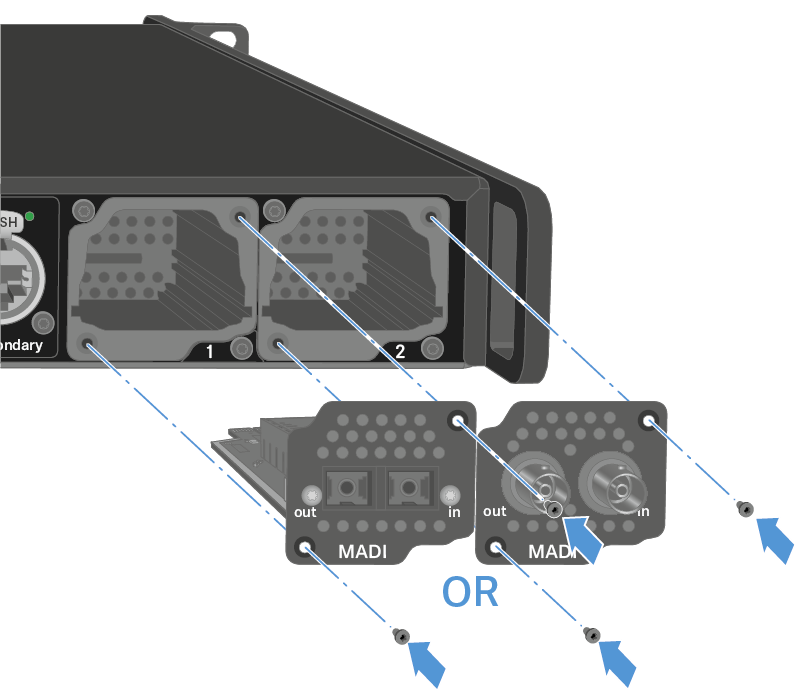

Introduzca por completo la tarjeta MADI en la ranura abierta, tal y como se muestra en la figura.
La tarjeta puede insertarse en la carcasa de la Base Station solo en un sentido. Las letras de la tarjeta deben quedar hacia arriba.
Atornille firmemente la tarjeta MADI con máx. 65 cNm +/-10 %.

Las tarjetas MADI pueden utilizarse directamente.

Se ha instalado una tarjeta MADI.
