Instalar la Base Station en un bastidor

Puede instalar la Base Station en cualquier bastidor convencional de 19 pulgadas. Las escuadras para el montaje en bastidor ya están acopladas al dispositivo.

La siguiente información debe tomarse como referencia durante el montaje en bastidor.

AVISO

Daños materiales causados por el sobrecalentamiento de los dispositivos

Cuando no hay suficiente ventilación, los dispositivos montados en el bastidor podrían sobrecalentarse.

Asegúrese de que haya suficiente ventilación en el bastidor, especialmente si se instalan varios dispositivos.

Si es necesario, instale un ventilador en el bastidor.

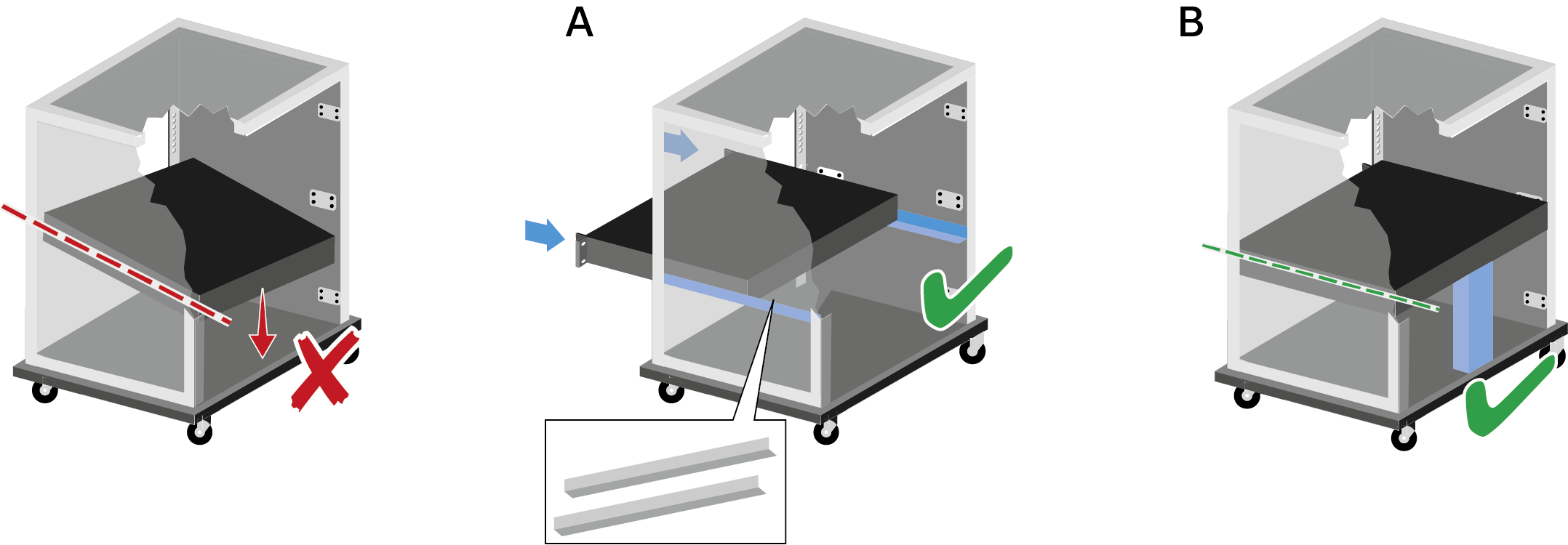

Apoye la Base Station sobre algún soporte al instalarla en el bastidor.

Debido al peso y a la profundidad del dispositivo, existe riesgo de que se rompa en el bastidor y sufra daños.

Versión A

Use rieles especiales de montaje en bastidor.
El diseño del bastidor utilizado debe admitir la instalación de estos rieles de montaje.

Versión B

Use un objeto adecuado para sujetar el dispositivo en la parte trasera.
Asegúrese de que este objeto no pueda soltarse.

Se ha instalado la Base Station en un bastidor.
