Vista general del producto

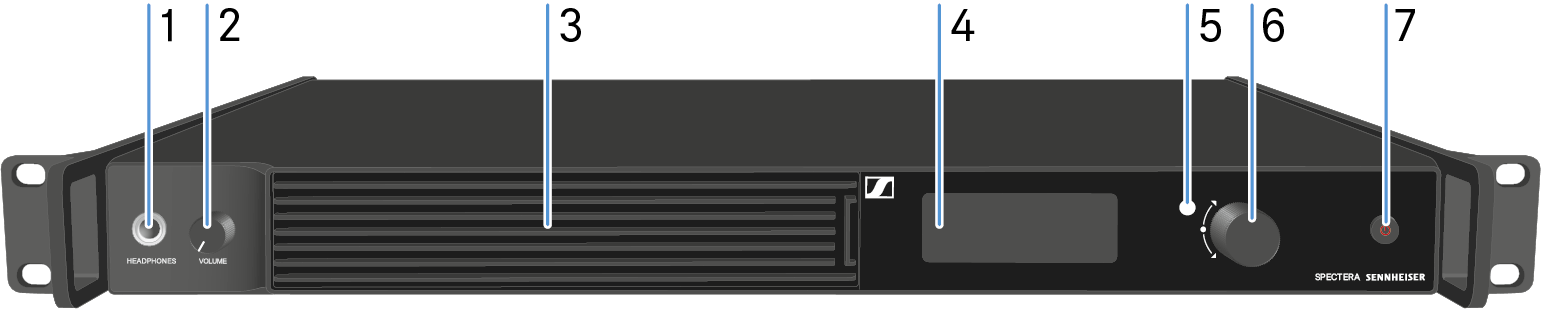

Vista frontal

1 Entrada HEADPHONES: véase Usar la salida de auriculares

2 Regulador VOLUME para auriculares: véase Usar la salida de auriculares

3 Entrada de ventilador con filtro: véase Cambiar el filtro del ventilador

4 Pantalla para información de estado y menú de funcionamiento: véase Información en la pantalla

5 LED para indicar el estado: véase Significado de los LED

6 Dial selector (UP/DOWN/SET) para navegar por el menú: véase Navegar por el menú

7 Botón de encendido/apagado: véase Encender la Base Station y ponerla en modo de espera

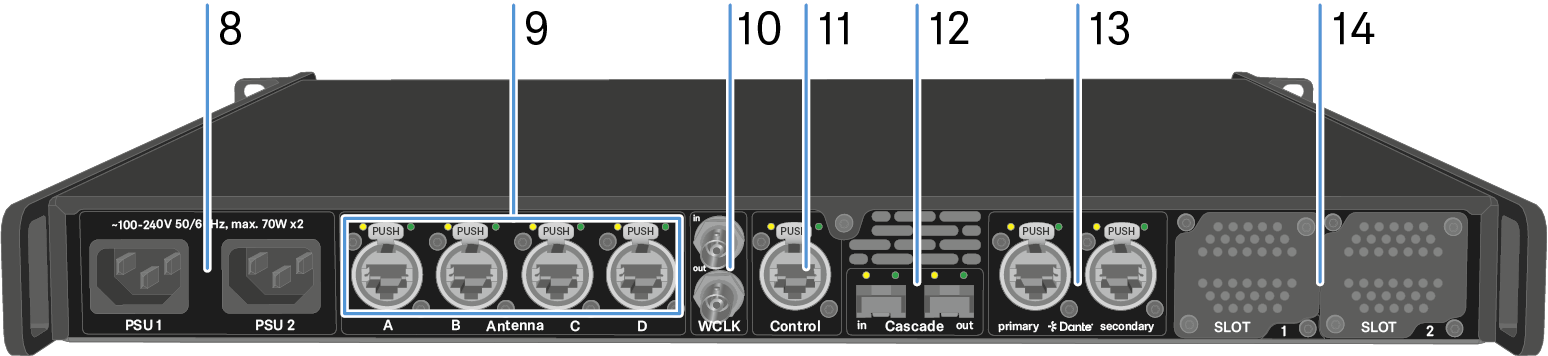

Atrás

8 Toma de alimentación: véase Conectar o desconectar la Base Station a/de la red de corriente

9 4 puertos de antena RJ45 resistentes: véase Conectar antenas

10 Entrada/salida de wordclock: véase Conectar el wordclock

11 Puerto de control RJ45 resistente: véase Conectar a una red

12 Entrada/salida en cascada: véase Cascading the Base Stations

13 2 puertos resistentes RJ45 para entrada Dante® primaria/secundaria: véase Conexión de audio a través de Dante®

14 Ranura 1 | 2 para tarjetas MADI: véase Instalar tarjetas insertables
