Varias habitaciones - instalación y puesta en servicio (SL Rack Receiver DW y SL Multi-Channel Receiver DW)

A la hora de instalar SpeechLine Digital Wireless en varias habitaciones es importante realizar los siguientes pasos uno a uno y sucesivamente de habitación en habitación. Durante la instalación en una habitación, todos los aparatos de las demás habitaciones deben estar apagados.

  1. Instale todos los SL Multi-Channel Receiver DW en una pared o en el techo de modo que los lados delanteros de los receptores miren hacia la habitación.

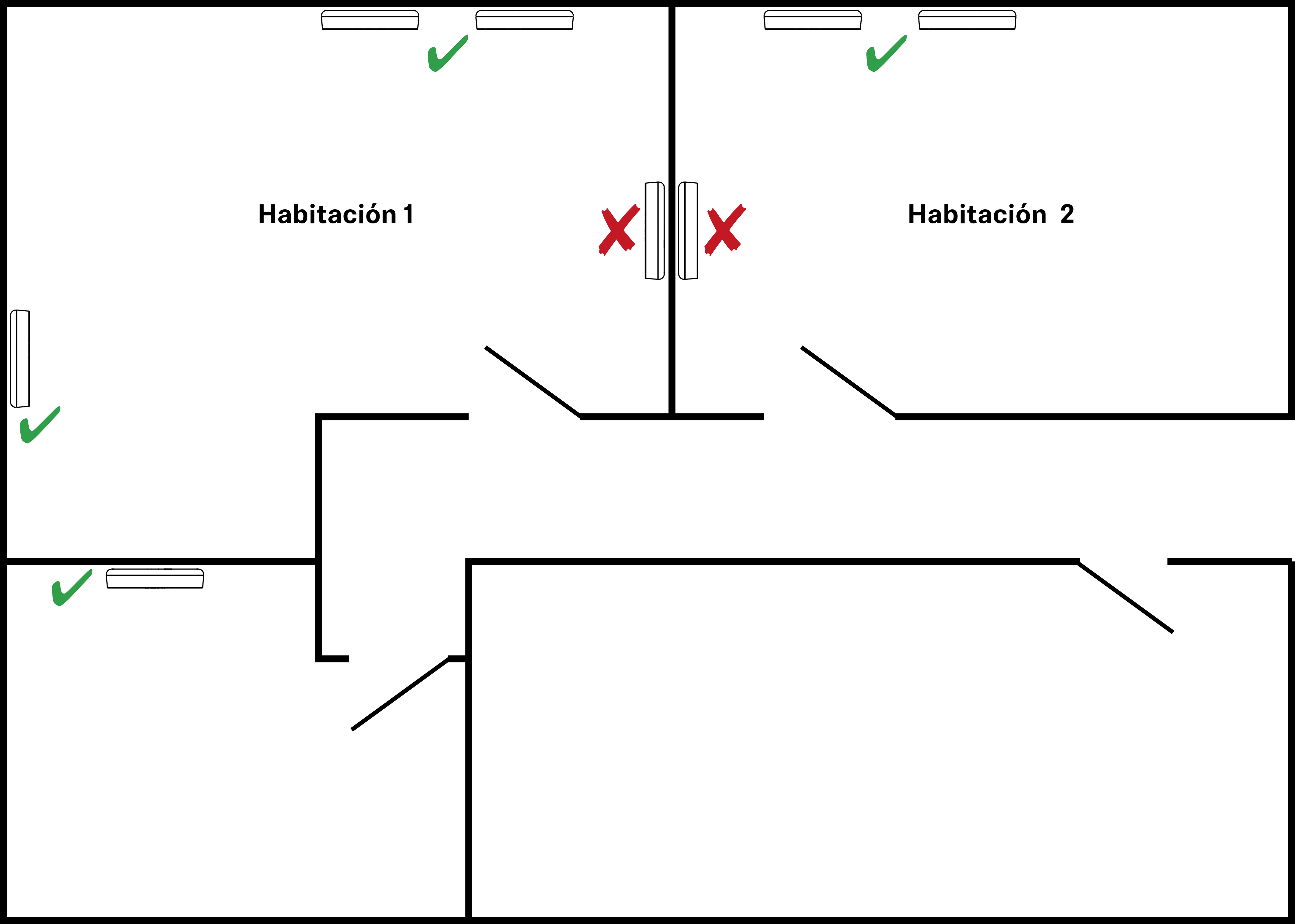

    Nota: Para asegurar la funcionalidad del maestro/seguidor, los receptores deben montarse uno al lado del otro, no uno detrás del otro, como se muestra en la siguiente figura.

  2. Instale todos los receptores SL Rack Receiver DW de una habitación en un bastidor y realice el cableado (alimentación de tensión, audio y LAN) (véase Instalar el receptor en un bastidor y Conectar el cable en el receptor).
  3. Monte todas las antenas para los receptores del bastidor (véase Recomendaciones para el montaje de las antenas).
  4. Conecte un cable LAN que suministre PoE al conector hembra RJ-45 Dante I / PoE /Ctrl del primer SL Multi-Channel Receiver DW (véase Conectar el cable en el receptor).
    Éste es el receptor maestro.
  5. Sincronice todos los transmisores.
  6. Ajuste la potencia de transmisión del receptor al valor que desee según los datos en Sennheiser Control Cockpit.
  7. Realice una prueba de recepción (Walk Test) para comprobar la potencia de salida.
  8. En caso necesario, reajuste la potencia de salida y repita la prueba de recepción.
  9. Conecte un cable LAN que suministre PoE al conector hembra RJ-45 Dante I / PoE /Ctrl de todos los demás SL Multi-Channel Receiver DW (véase Conectar el cable en el receptor).
    Éstos se sincronizan con el receptor maestro.
  10. En todos los receptores de canales múltiples, ajuste la misma potencia de transmisión que en el receptor maestro.
  11. Encienda ahora todos los receptores del bastidor.
    Éstos se sincronizan con el receptor maestro.
  12. Apague todos los receptores y vuelva a encenderlos. El receptor maestro debe permanecer encendido.
  13. Apague todos los dispositivos en esta habitación y repita estos pasos para la configuración de la siguiente habitación.
