Instalar el receptor en un bastidor

Este capítulo describe cómo instalar un solo receptor o dos receptores uno al lado del otro en un bastidor.

También puede colocar el receptor sin instalarlo de forma fija. Puede consultar cómo colocar el receptor en: Colocar el receptor.

AVISO

Peligro por altas temperaturas, carga mecánica o corrientes eléctricas de fuga

En el montaje en bastidor, el receptor puede verse deteriorado por sobrecalentamiento o por una carga mecánica excesiva.

Asegúrese de que la temperatura en el bastidor no supere la temperatura máxima indicada en las especificaciones técnicas.

Asegúrese de que los receptores no se vean sometidos a cargas mecánicas en el bastidor.

Asegúrese de que los circuitos de corriente no se sobrecarguen utilizando, de ser necesario, una protección contra sobrecorriente.

Cerciórese de que la suma de las corrientes de fuga de todas las fuentes de alimentación no supere los valores límite permitidos conectando, de ser necesario, el bastidor a una toma de tierra adicional.

Para montar el receptor en un bastidor, necesita el accesorio de montaje GA 4, véase Accesorio de montaje GA 4.

Montar los ángulos de montaje (para montar un receptor)

Saque los dos tornillos de estrella en cada uno de los laterales del receptor.
Atornille los ángulos de montaje con los tornillos de estrella antes soltados a los lados del receptor.
Los extremos acodados de los ángulos de montaje deben mirar hacia delante.

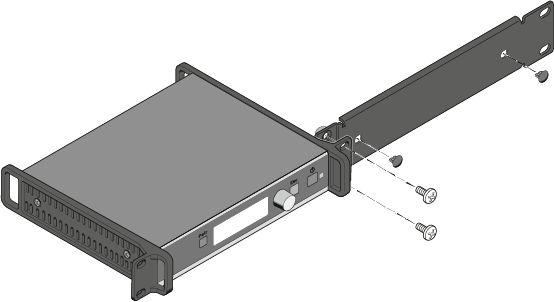

Instalar el receptor en un bastidor

Atornille la pantalla frontal del accesorio de montaje GA 4 como se muestra en la figura utilizando los dos tornillos de estrella suministrados al ángulo de montaje del receptor.
Asegúrese de atornillar la pantalla frontal en el extremo acodado con los agujeros redondos.
Introduzca ambas cubiertas pequeñas en los pasos de antena si desea instalar las antenas de barra en la parte frontal del bastidor.
Atornille la unidad formada por receptor y accesorio de montaje en un bastidor de 19 pulgadas.

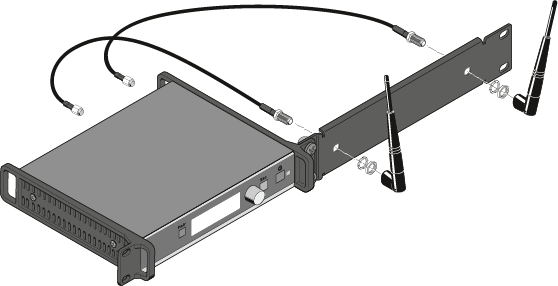

Montar las antenas de barra en el lado frontal del bastidor

Conecte los cables de antena suministrados en los conectores hembra de antena que se encuentran en el lado posterior del receptor.
Enrosque los otros extremos de los cables de antena en los pasos de las antenas, como se muestra en la figura, con ambas antenas de barra.

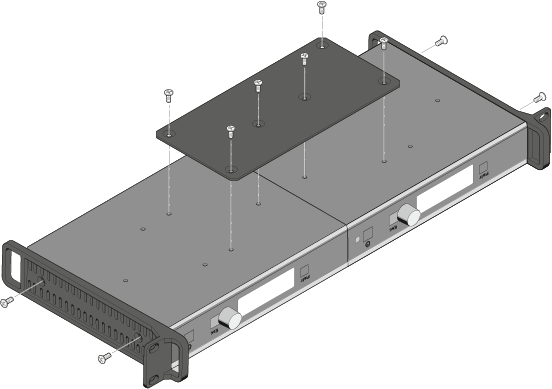

Montar la chapa de unión y los ángulos de montaje (para montar dos receptores uno al lado del otro)

Saque los dos tornillos de estrella de los laterales externos del receptor.
Atornille los ángulos de montaje con los tornillos de estrella antes soltados a los laterales externos del receptor.
Coloque los dos receptores uno al lado de otro con el lado inferior hacia arriba sobre una superficie plana.
Una los dos receptores atornillándolos con la chapa de unión y los seis tornillos de estrella suministrados.

Conectar la antena remota AWM 2/AWM 4 al receptor

Como alternativa a las antenas de barra suministradas, también puede montar una antena remota. Las instrucciones para ello las encontrará en Antena remota AWM 2 / AWM 4.

Observe las indicaciones relativas al montaje de antenas en Recomendaciones para el montaje de las antenas.
