Significado de los LEDs de estado

Los cuatro LEDs muestran informaciones de estado de todo el dispositivo o de uno, dos o tres canales de micrófono en cada caso.

En los indicadores de estado que no afectan al dispositivo ni a los canales individuales lucen o parpadean los cuatro LEDs (variante SL MCR 4 DW) o los dos primeros LEDs (variante SL MCR 2 DW).

Los mensajes de estado para cada conexión inalámbrica se muestran mediante el LED correspondiente del canal.

Observe también cada una de las informaciones adicionales en Sennheiser Control Cockpit.

Todos los LEDs

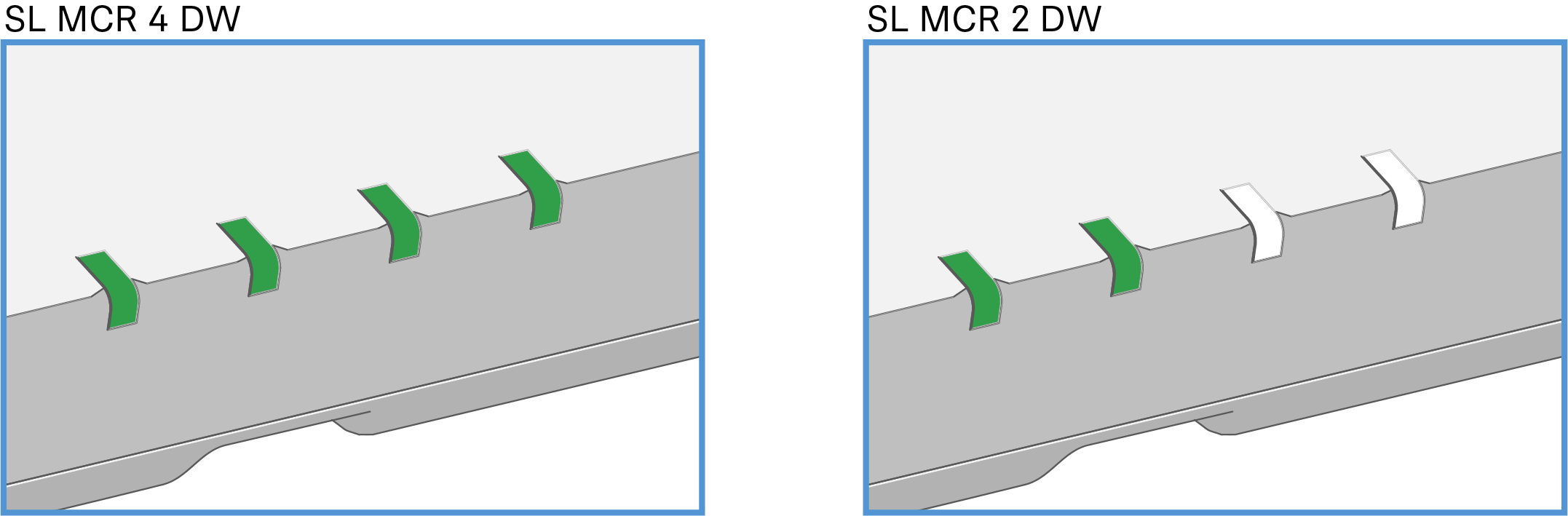

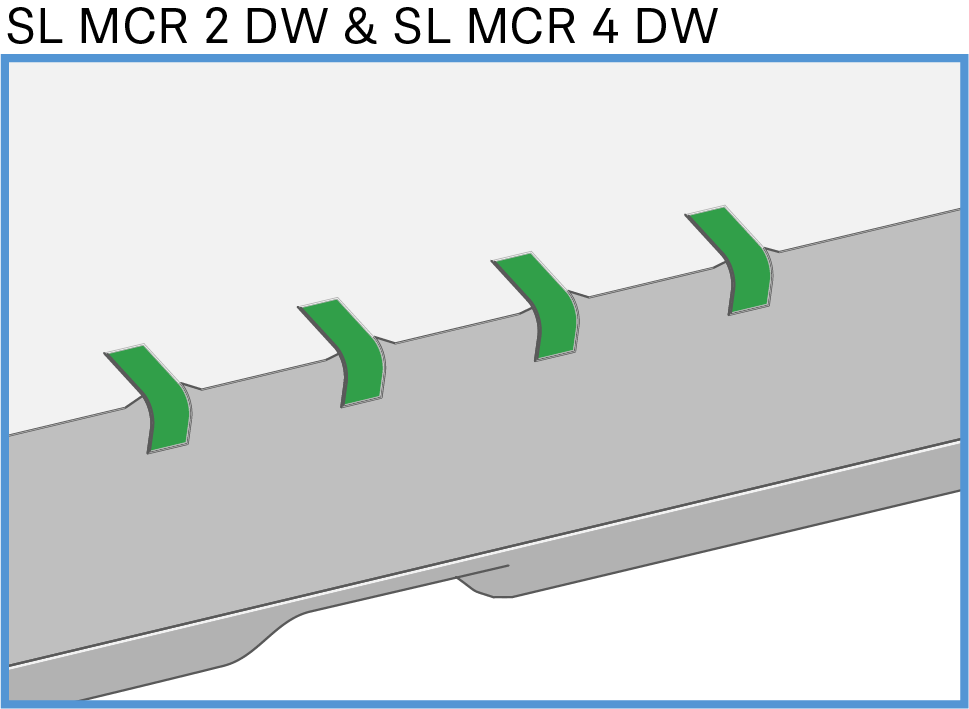

Todos los LEDs lucen en verde

Tras el establecimiento de la alimentación de tensión:
El dispositivo se inicia (aprox. 20 segundos). Seguidamente se muestran las informaciones de estado correspondientes.

También en la variante de 2 canales SL MCR 2 DW lucen en verde los cuatro LEDs cuando se inicia el dispositivo.

Durante el funcionamiento:
En todos los canales hay establecida una conexión inalámbrica con los transmisores.

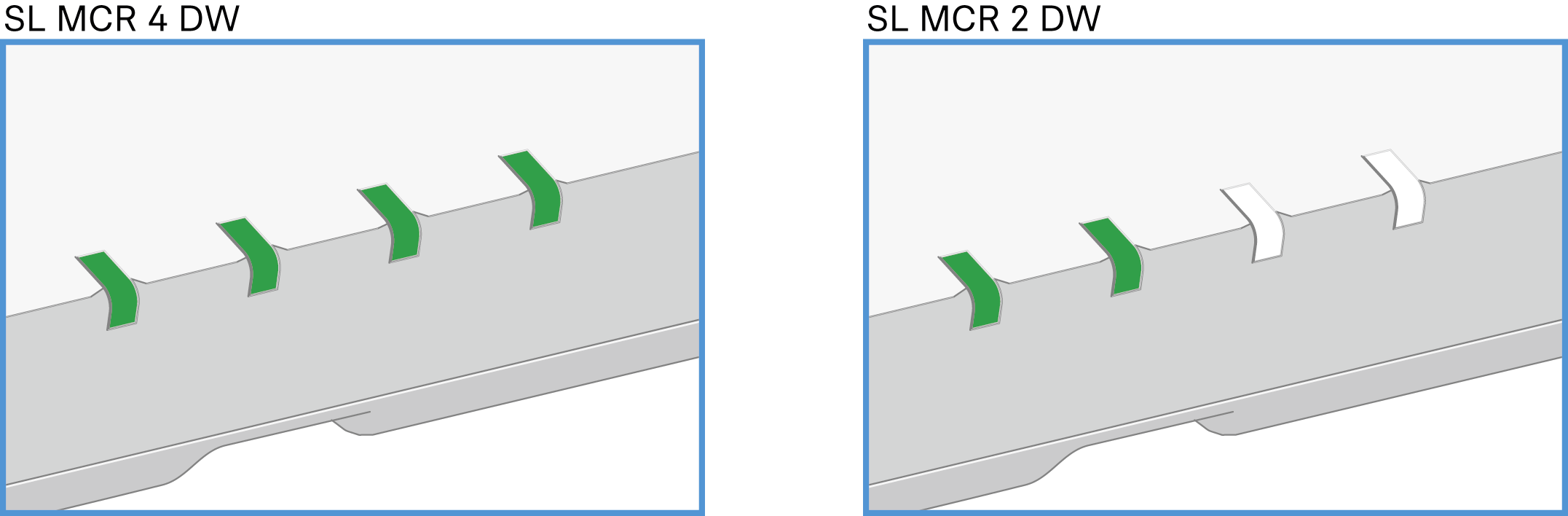

Todos los LEDs parpadean en verde

La función Identify para todo el dispositivo se ha activado en Control Cockpit.

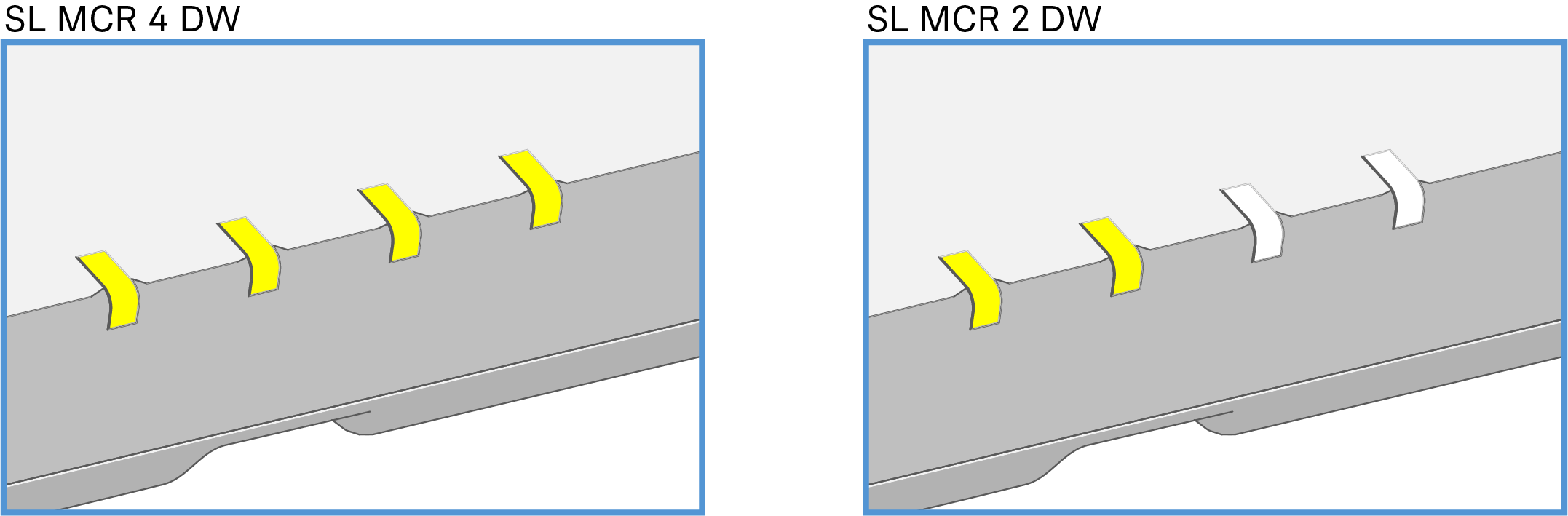

Todos los LEDs lucen en amarillo

Todos los transmisores recibidos han sido silenciados con el interruptor MUTE.

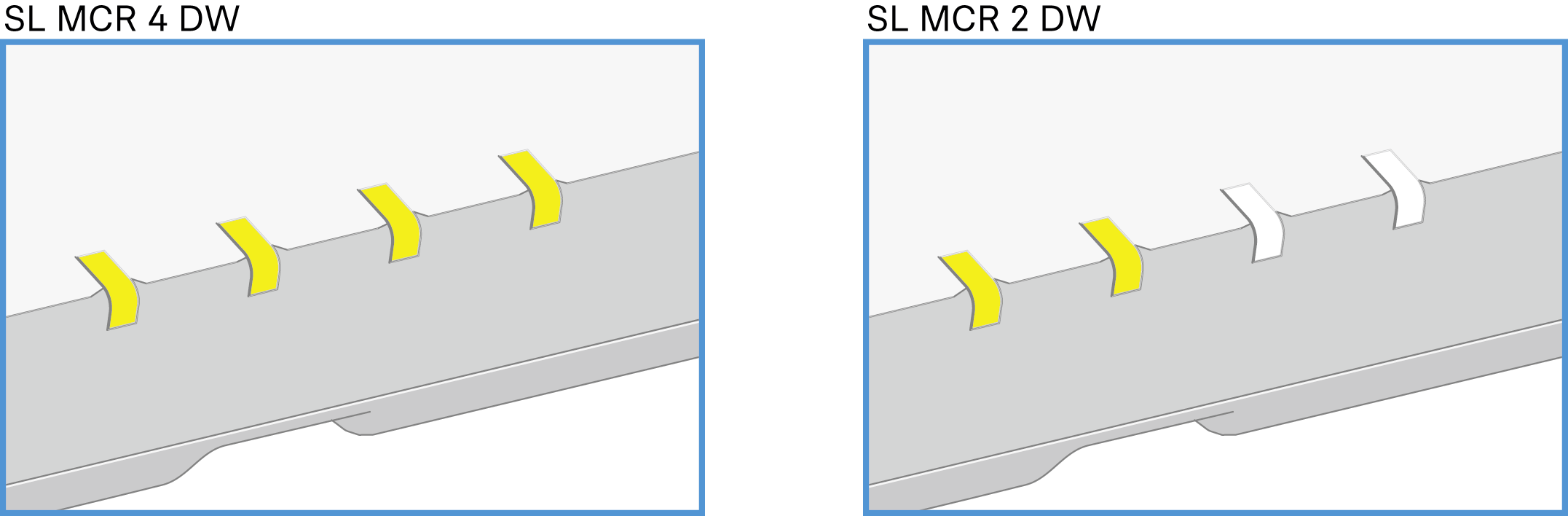

Todos los LEDs parpadean en amarillo

Se está ejecutando una actualización del firmware del dispositivo.
Véase Actualizar firmware

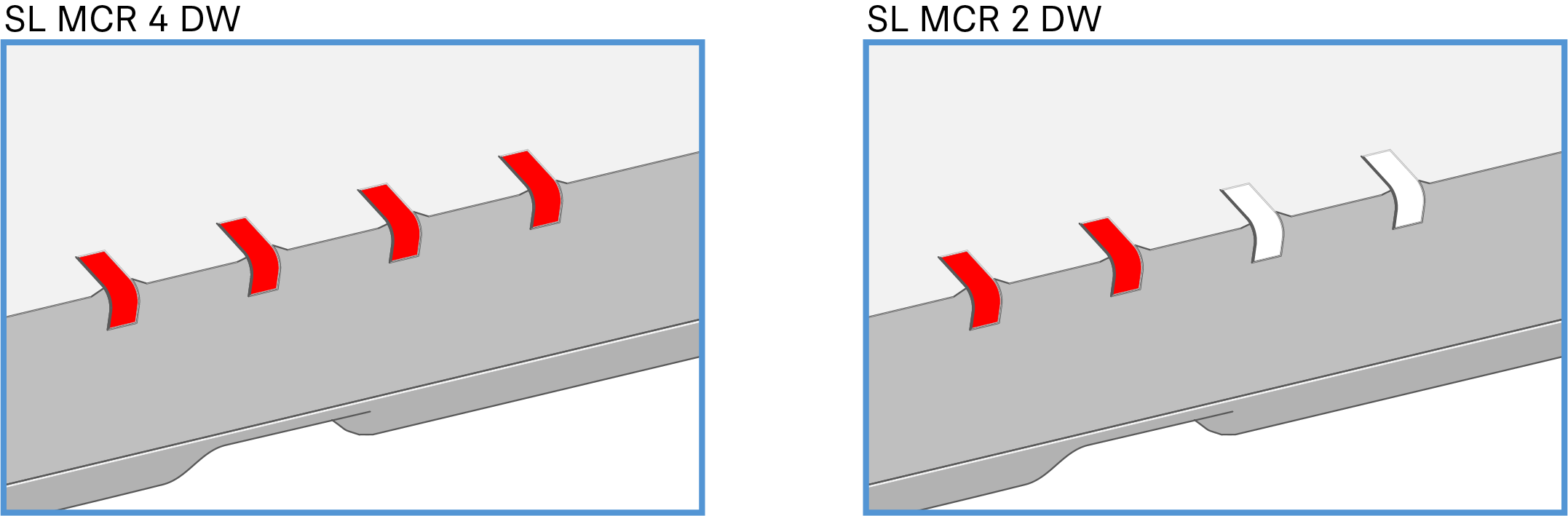

Todos los LEDs lucen en rojo

No hay conexión inalámbrica con un transmisor para ningún canal

Todos los LEDs parpadean en rojo

Se ha producido un fallo en el dispositivo. Los detalles se muestran en Control Cockpit.
O bien
Se ha producido un fallo al actualizar el firmware del dispositivo. Los detalles se muestran en Control Cockpit.

El LED de un canal


Luce en verde	La conexión inalámbrica al transmisor está establecida.

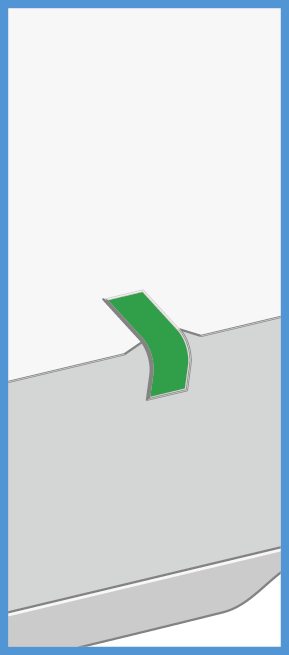

Parpadea en verde	La función Identify para este canal se ha activado en Control Cockpit. El LED del transmisor recibido parpadea también.

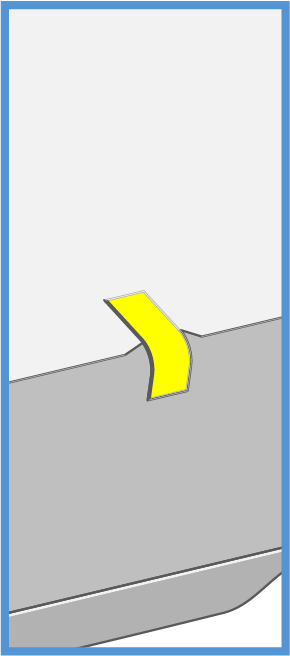

Luce en amarillo	El transmisor recibido ha sido silenciado con el interruptor MUTE.

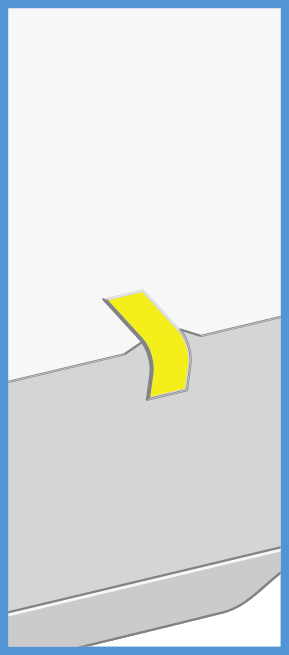

Parpadea en amarillo	Se está ejecutando una actualización del firmware del transmisor recibido. Véase Actualizar firmware

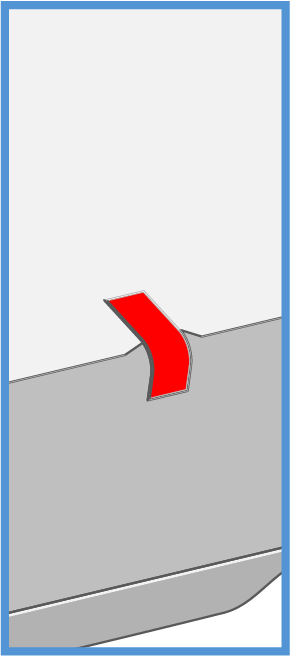

Luce en rojo	No hay conexión inalámbrica a un transmisor.

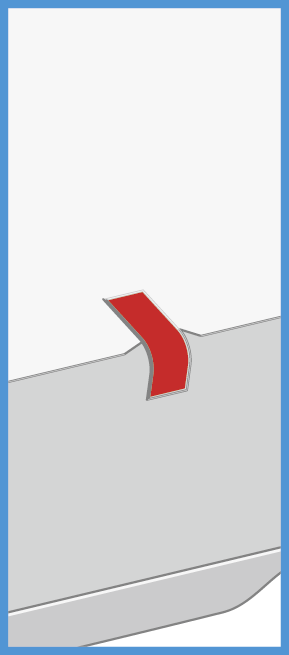

Parpadea en rojo	Se ha producido un fallo en este canal. Los detalles se muestran en Control Cockpit. O bien Se ha producido un fallo al actualizar el firmware del transmisor. Los detalles se muestran en Control Cockpit.
Parpadea alternativamente en verde y rojo	El modo Pairing (sincronización) está activo para este canal. Véase Pairing (sincronización)
