Conectar el cable en el receptor
El receptor soporta la salida de señales de audio analógicas y digitales.
La señal de audio analógica se emite mediante el borne de conexión Analog Out.
Las señales de audio digitales se transmiten a través de la interfaz Dantecon dos conectores hembra RJ-45. Esta interfaz se utiliza también para el control y la configuración mediante red, así como para la alimentación de tensión vía Power over Ethernet.

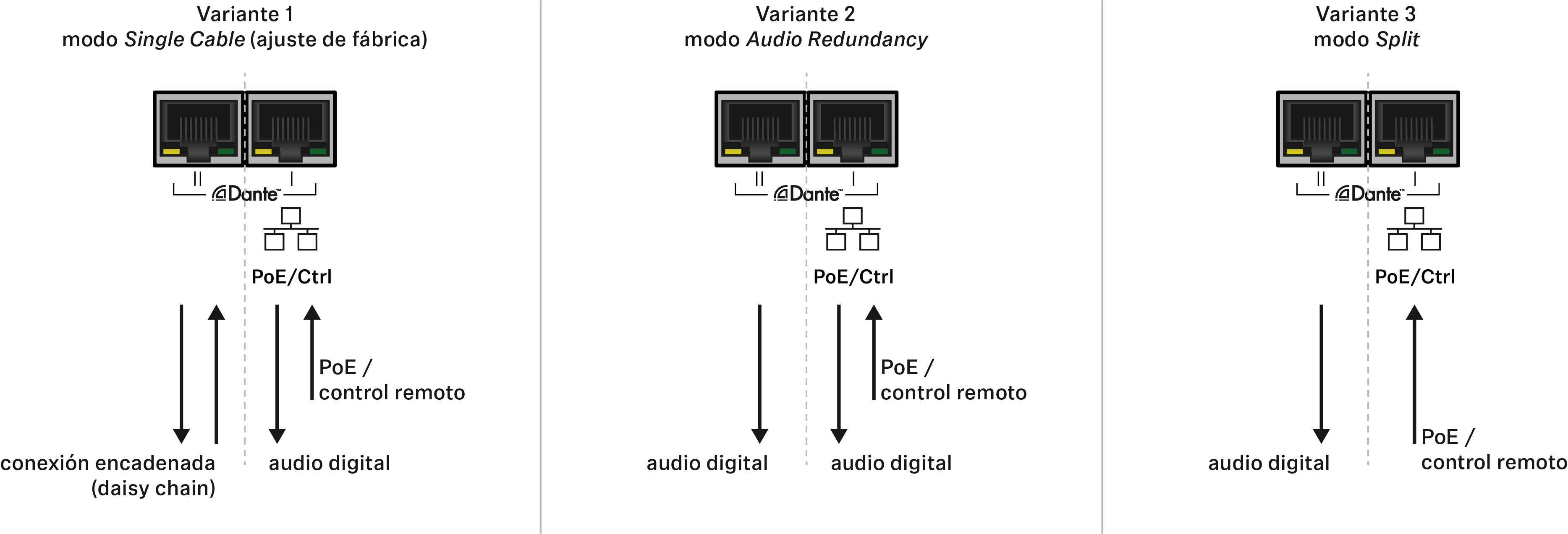

Son posibles las siguientes variantes:

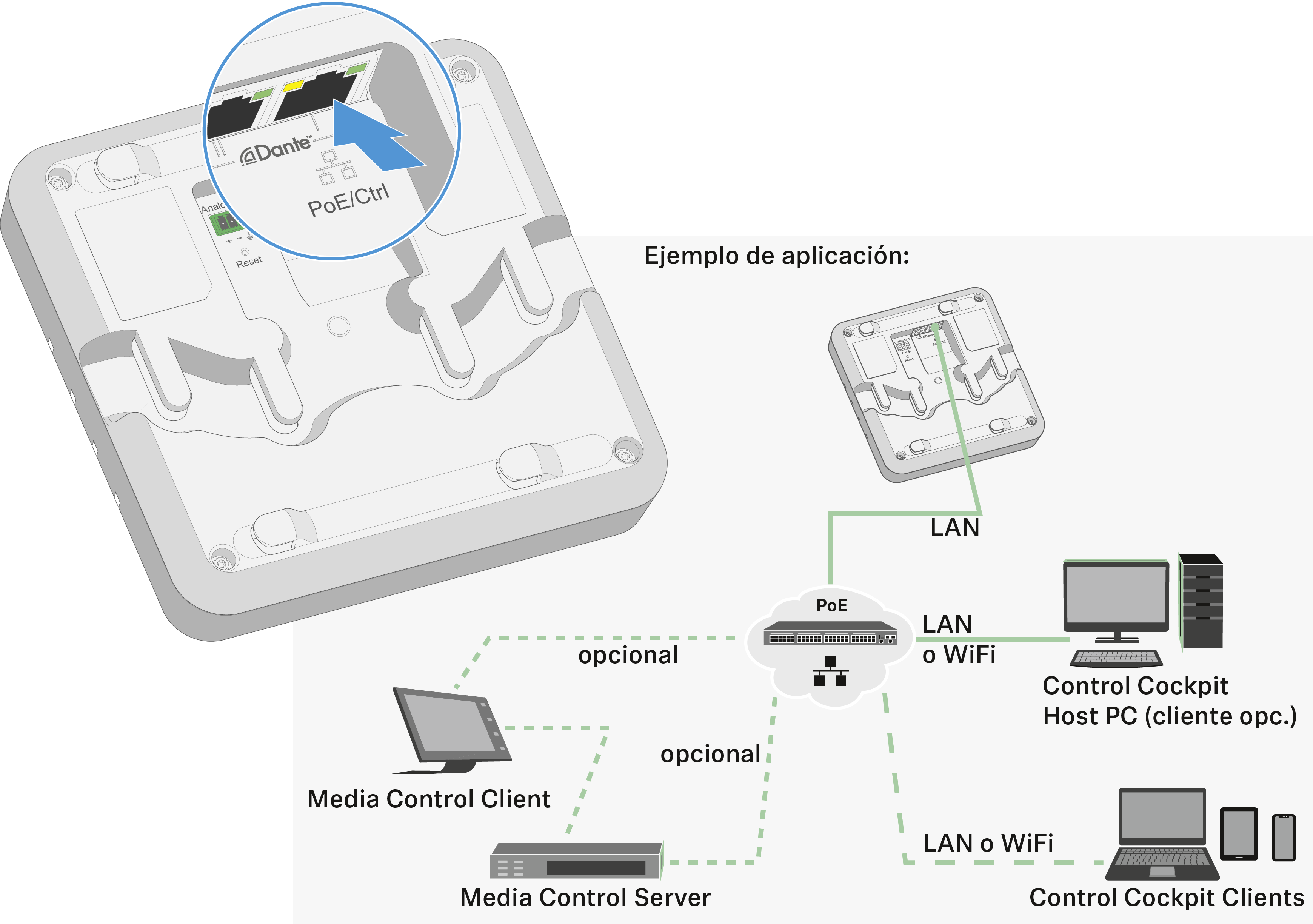

Establecer una conexión de red (alimentación de tensión y configuración)
Mediante el conector hembra RJ-45 PoE/Ctrl (Dante I), el receptor se alimenta de corriente vía Power over Ethernet por un lado, y por otro lado se puede configurar con ayuda del software Sennheiser Control Cockpit (véase Controlar y monitorizar el receptor a través de la red).
- Utilice en su red un switch que soporte PoE, o alternativamente un inyector PoE.

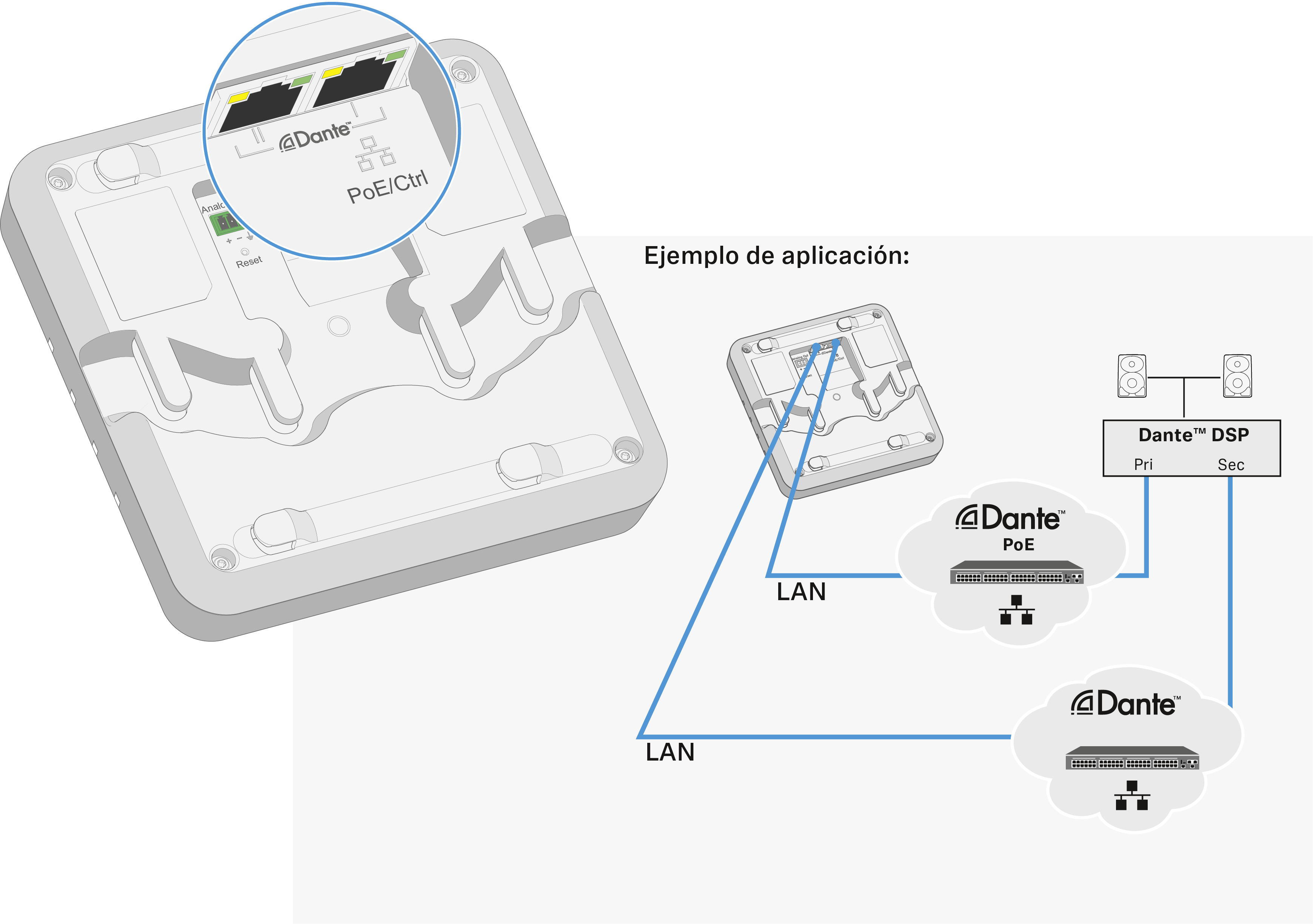

Emitir señales de audio digitales
Para la emisión de señales de audio digitales se dispone de la interfaz Dante® con los dos conectores hembra RJ-45 Dante I y Dante II. La interfaz soporta la salida redundante y Daisy-Chain (detalles, véase más arriba).
En Sennheiser Control Cockpit puede configurar si la señal integral se mezcla automática o manualmente (véase Controlar y monitorizar el receptor a través de la red).

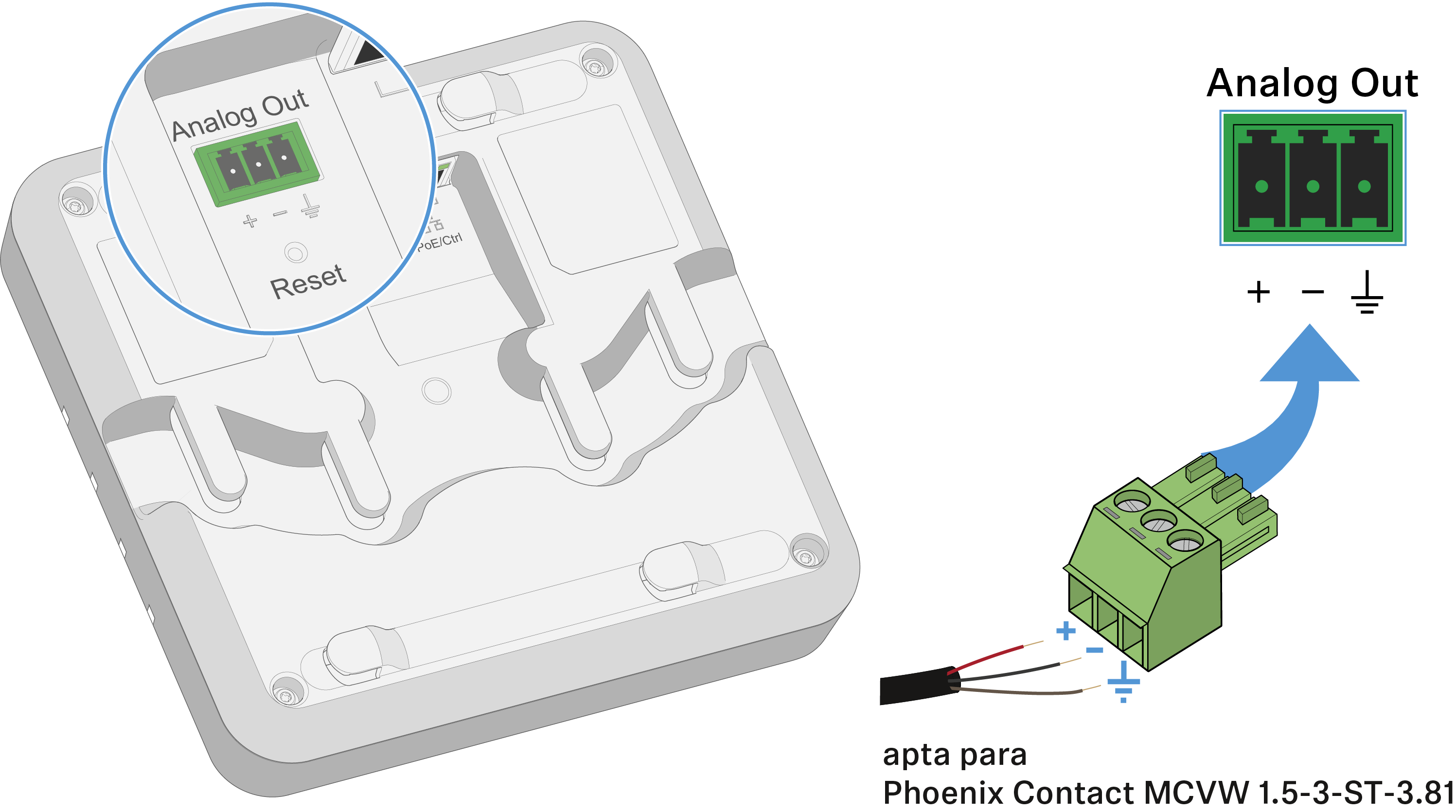

Emitir señales de audio analógicas
Mediante la salida analógica Analog Out se emite la señal integral de todos los canales del receptor.
