Colocar el receptor

En este capítulo se describe cómo colocar el receptor.

También puede instalar el receptor de forma fija, p. ej. en un bastidor de 19 pulgadas. Puede consultar cómo instalar de forma fija el receptor en: Instalar el receptor en un bastidor.

Pegar los pies de soporte
Pegue los pies al aparato solo en caso de que no vaya a instalar el receptor en un bastidor, sino a colocarlo. En el montaje en bastidor, los pies molestan.
  1. En el lado inferior del receptor, limpie las cavidades previstas para los pies del aparato.
  2. Pegue los cuatro pies en las cavidades.
  3. Coloque el receptor sobre una superficie plana y horizontal.
    Los pies del aparato se adhieren con toda su intensidad sólo transcurrido un tiempo. Durante ese tiempo, no mueva el receptor.

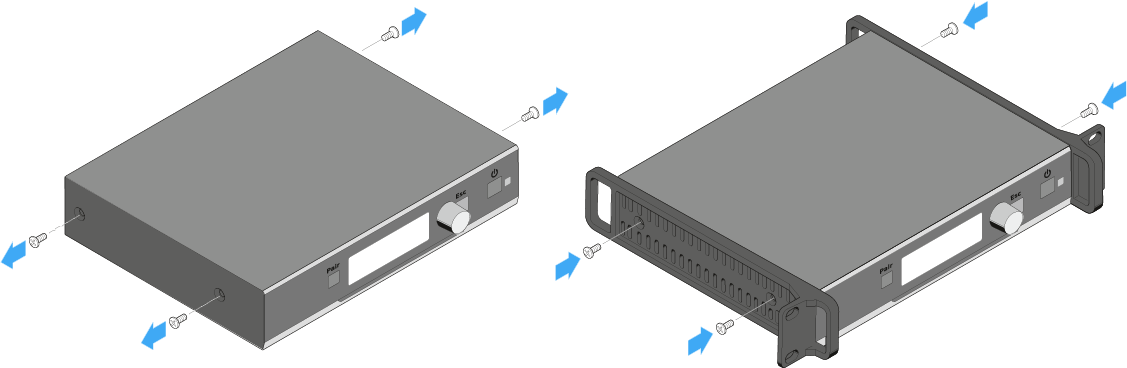

Disponer el ángulo de montaje
Los ángulos de montaje se han construido de modo que los elementos de control estén protegidos, p. ej., en caso de que el receptor se caiga. Por ello recomendamos fijar los ángulos de montaje también en el caso de que no vaya a montar el receptor en un bastidor.
  1. Saque los dos tornillos de estrella en cada uno de los laterales del receptor.
  2. Atornille los ángulos de montaje con los tornillos de estrella antes soltados a los lados del receptor.
    Los extremos acodados de los ángulos de montaje deben mirar hacia delante.

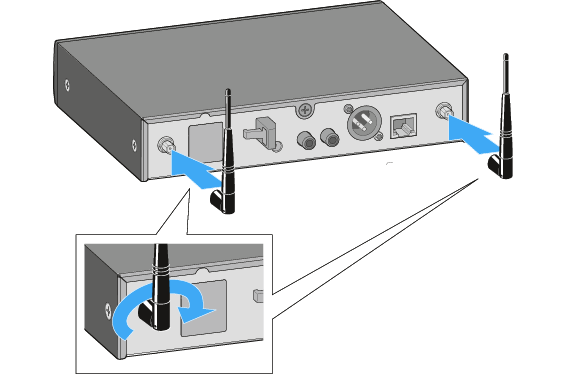

Conectar las antenas de barra al receptor
  1. Enrosque las dos antenas de barra como se muestra en la figura en los conectores hembra de antena ANT I y ANT II del receptor.
  2. Oriente las antenas de barra apuntando verticalmente hacia arriba.

Conectar la antena remota AWM 2/AWM 4 al receptor
Como alternativa a las antenas de barra suministradas, también puede montar una antena remota. Las instrucciones para ello las encontrará en Antena remota AWM 2 / AWM 4.
  1. Observe las indicaciones relativas al montaje de antenas en Recomendaciones para el montaje de las antenas.
