Das Tool „HF-Pegel-Rekorder“
Mit dem Tool „HF-Pegel-Rekorder“ überprüfen Sie die Empfangsqualität ihrer drahtlosen Mikrofonanlage. Mit dem „HF-Pegel-Rekorder“ zeichnen Sie die Feldstärke jedes Senders an jedem Punkt der Bühne auf und optimieren die Antennenpositionen anhand der detaillierten grafischen Darstellung.
„HF-Pegel-Rekorder“ aufrufen
- Wechseln Sie im Systemfenster zur Registerkarte „Tools“.
- Doppelklicken Sie auf das Icon „HF-Pegel-Rekorder“.

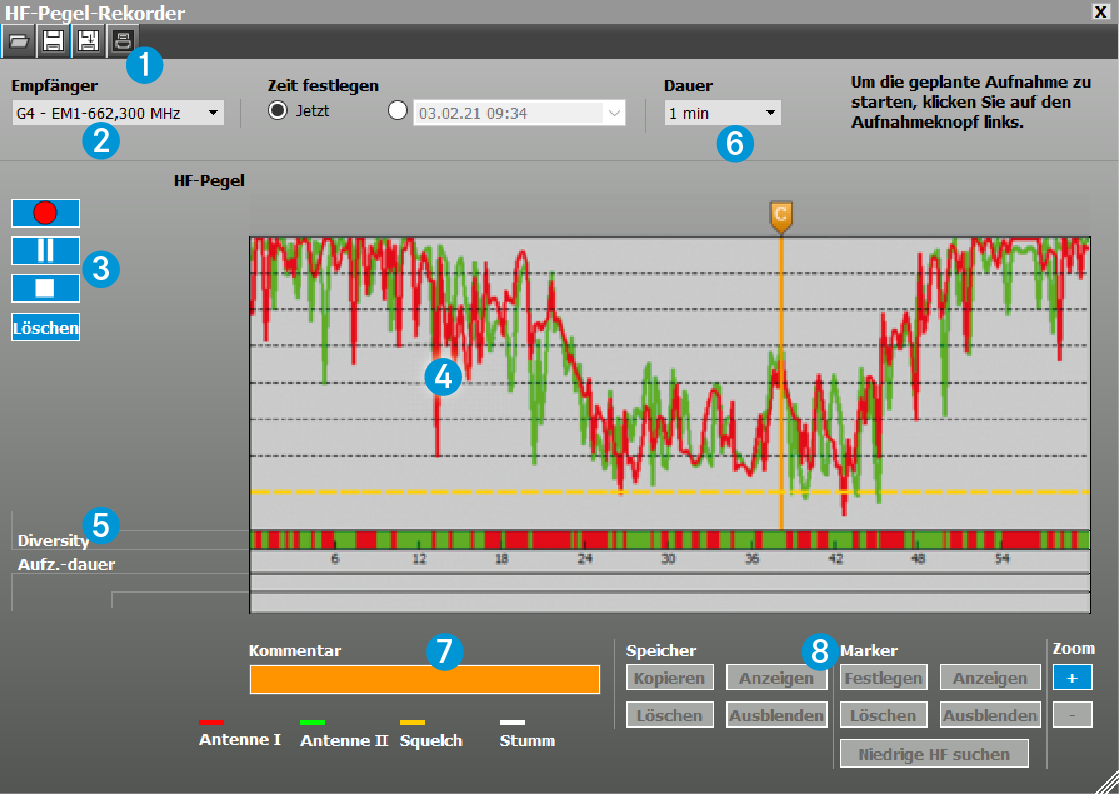

Das Fenster „HF-Pegel-Rekorder“
1 Kopfzeile
2 Bereich für Voreinstellungen
In diesem Bereich können Sie:
- einen stationären Empfänger auswählen (siehe Stationären Empfänger für Aufzeichnung wählen),
- den Zeitpunkt für den Beginn der Aufzeichnung voreinstellen (siehe Startzeit voreinstellen) und
- die Dauer der Aufzeichnung einstellen (siehe Dauer der Messung voreinstellen – nur „HF-Pegel-Rekorder“).
3 Aufzeichnungsleiste

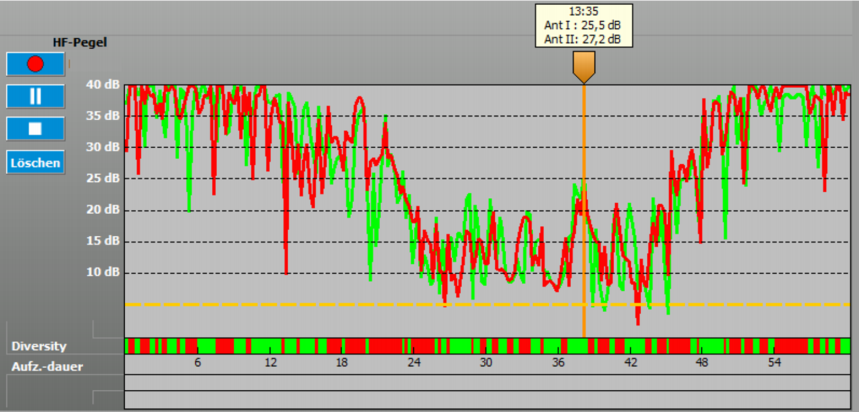

4 Diagramm der Aufzeichnung „HF-Pegel“
Das Diagramm zeigt die gemessene Feldstärke beider Kanäle des Empfängers über einen definierten Zeitraum an.
Die Messwerte der Feldstärke „HF-Pegel“ werden über den Messzeitraum als farbige Balken dargestellt. Die Feldstärke-Pegel wird bis max. 40 dB dargestellt.
- Rot: Diversity-Kanal Antenna I/Antenna A
- Grün: Diversity-Kanal Antenna II/Antenna B
- Gelb: Grenzwert des Squelschpegels
- Weiß: Stumm
5 Anzeigen „Speicher“, „Diversity“ und „Aufz.-Dauer“
Anzeige „Speicher“
Die Anzeige „Speicher“ wird nur dann eingeblendet, wenn eine Aufzeichnung aus dem temporären Speicher angezeigt wird (siehe Aufzeichnung temporär speichern und vergleichen).
Anzeige „Rec Time“
Die Dauer der Messung wird mit Zeitangabe auf der x-Achse in der Zeile „Aufz.-dauer“ abgebildet. Die Dauer der Messung hängt von den Voreinstellungen unter dem Eintrag „Dauer“ ab (siehe Grenzwerte und Frequenzbereiche voreinstellen – nur „RF Spectrum Analyzer“).
Anzeige „Diversity“
Die Balken in der Anzeige „Diversity“ zeigen den aktiven Empfänger-Zweig an.
- Rot: gemessene Feldstärke der „Antenne I“/„Antenne A“ ist stärker als „Antenne II“/„Antenne B“
- Grün: gemessene Feldstärke der „Antenne II“/„Antenne B“ ist stärker als „Antenne I“/„Antenne A“
- Weiß: gemessene Feldstärke beider Antennen liegt unter dem Grenzwert des Squelchpegels; der Empfänger ist stumm geschaltet
Beispiel:
Um 15:00 Uhr ist der Balken grün, Antenne I/A ist also aktiv. Um 16:00 Uhr ist die Feldstärke von Antenne II/B stärker. Antenne II/B wird aktiv, die Fläche in der Zeile „Diversity“ wird rot.
6 Anzeige Uhrzeit, Datum und eingestellte Aufzeichnungsdauer
Neben dem Diagramm werden die aktuelle Uhrzeit, das Datum und die eingestellte Aufzeichnungsdauer angezeigt. Uhrzeit und Datum werden vom Betriebssystem übernommen. Die Aufzeichnungsdauer wird in den Voreinstellungen unter dem Eintrag „Dauer“ festgelegt (siehe Grenzwerte und Frequenzbereiche voreinstellen – nur „RF Spectrum Analyzer“).
7 Eingabefeld „Kommentar“
Wichtige Ereignisse können markiert und kommentiert werden. Die Marker werden als senkrechte blaue Linien angezeigt. Darüber erscheint ein blaues Fähnchen.
Wenn Sie auf einen Marker klicken, erscheinen die Linie und das Fähnchen orange. Bei Mauskontakt mit einem Marker erscheint darüber ein Kästchen mit der Uhrzeit und der gemessenen Feldstärke beider Antennen.
Wenn Sie auf einen Marker geklickt haben, können Sie im Eingabefeld „Kommentar“ einen Kommentar eingeben. Im Fähnchen des Markers erscheint ein „C”. Der Kommentar wird wieder angezeigt, wenn Sie auf den Marker klicken (siehe Messwerte markieren und kommentieren).
