Weiterleitung von Dante®-Signalen aktivieren

Sie können ein digitales Audio-Netzwerkprotokoll über Ethernet für das Routing und die Synchronisierung von Dante®-kompatiblen Geräten mithilfe der Software Dante Controller aktivieren.

Bitte beachten Sie, dass das Audiosignal über Dante® nicht verschlüsselt ist!

Um weitere Sennheiser-Audiogeräte an die TC Bar zu routen, müssen folgende Schritte durchgeführt werden:

Aktivieren des Dante®-Protokolls im Sennheiser Control Cockpit
Weiterleitung der Audiosignale im Dante Controller

Um das Dante®-Protokoll zu aktivieren

Navigieren Sie im Control Cockpit zu TC Bar > Netzwerk.

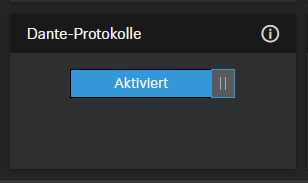

Aktivieren Sie den Schieberegler im Feld Dante®-Protokolle.

Das Dante®-Protokoll wurde aktiviert.

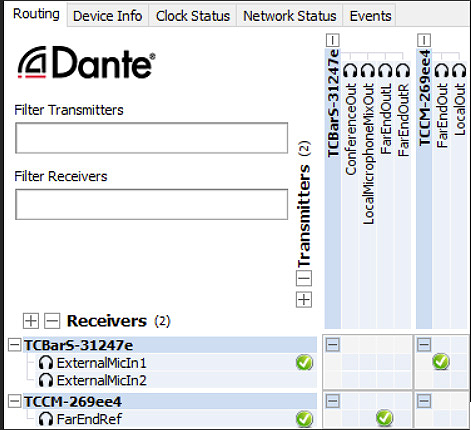

Um z. B. TCC M-Signale an die TC Bar zu routen

Führen Sie den FarEndOut von TCC M zu ExternalMicIn1 der TC Bar (oder ExternalMicIn2).
Führen Sie den FarEndOutL der TC Bar an den FarEndRef des TCC M.

Wir empfehlen dringend, die Beam-Freeze-Funktion des TCC M Mikrofons zu verwenden. Unsere Tests haben gezeigt, dass die Echounterdrückung in der TC Bar mit der Beam-Freeze-Funktion bei weitem besser ist.

Die Weiterleitung der AV-Signale über den Dante Controller wurden aktiviert.
