Split-Modus

Anmerkung:

Der Split-Modus ist nur für die TC Bar M verfügbar.

Dieser Modus wird im Allgemeinen verwendet, wenn Sie zwei verschiedene IP- und MAC-Adressen erhalten (eine für Dante® und eine für die Steuerung). Auf diese Weise wollen Sie das Dante®-Netzwerk und das Control-Netzwerk unabhängig voneinander betreiben und für jedes Netzwerk einen eigenen Switch verwenden.

In diesem Modus befinden sich das Sennheiser Control Cockpit und der Dante Controller in unterschiedlichen Netzwerken und haben jeweils unterschiedliche IP- und MAC-Adressen. Alle Datenpakete sind ungetaggt.

Ethernet-Anschluss I: nur Steuerung

Ethernet-Anschluss II: nur Dante®

Verwenden Sie diesen Modus, wenn Sie:

sowohl das Dante®- als auch das Control-Netzwerk über zwei verschiedene Switches konfigurieren möchten;
zwei verschiedene IPs verwenden möchten, um das Steuerungsnetzwerk und das Dante®-Netzwerk getrennt zu adressieren;
das Dante®-Netzwerk und das Control-Netzwerk über verschiedene Anschlüsse der TC Bar steuern möchten.

TC Bar M:

Die erste Ethernet-Verbindung bietet eine IP-Adresse nur für das Control Cockpit Netzwerk.

Die zweite Ethernet-Verbindung stellt eine IP-Adresse nur für das Dante®-Netzwerk zur Verfügung.

Erweiterte Produkte können über beide Netzwerke angesprochen werden.

Anmerkung:

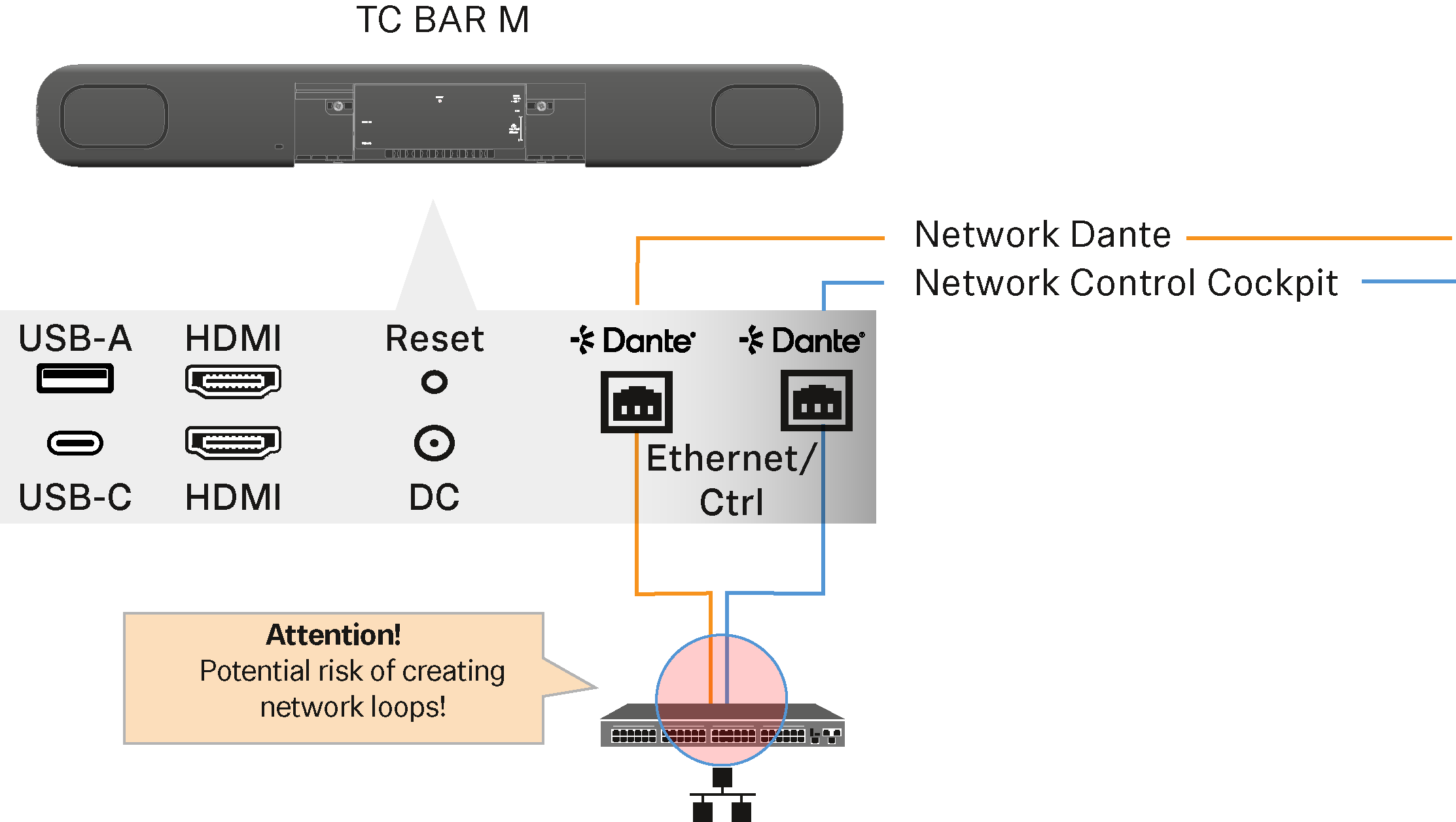

Achten Sie darauf, dass Sie die TC Bar M immer an zwei verschiedene Netzwerke anschließen, die nicht über einen gemeinsamen Switch laufen, da sonst die Gefahr eines Network Loops entsteht (siehe Gefahr von Netzwerkschleifen (Network Loops)).

Beispiel:
