Zwei-Domänen-Modus

In diesem Modus befinden sich das Sennheiser Control Cockpit und der Dante-Controller in unterschiedlichen Netzwerken und besitzen ausgehend unterschiedliche IP-Adressen. Ausgehende Datenpakete werden als VLAN (Virtual Local Area Network) getaggt.

Dieser Modus wird in der Regel verwendet, wenn Sie einen kombinierten Datenfluss aus zwei getrennten Netzwerken über eine einzige Netzwerkleitung empfangen und diesen kombinierten Datenfluss wieder in zwei verschiedene IP- und MAC-Adressen auflösen wollen. Auf diese Weise können Sie das Dante®-Netzwerk und das Steuerungsnetzwerk unabhängig voneinander über denselben Switch betreiben.

Ausgehende Dante®-Datenpakete werden gemäß dem Standard 802.1q (Virtual Local Area Network) als VLAN getaggt. Die eingehenden Datenpakete müssen vom extern angeschlossenen Netzwerk ebenfalls getaggt werden, um sie für die interne Verwendung richtig zuordnen zu können. Je nach Gerät müssen die Datenpakete über einen Managed Switch vom ausgehenden 802.1q-Standard in 802.3 übersetzt werden.

Bitte beachten Sie, dass VLAN-Tagging im Sennheiser Control Cockpit aktiviert werden muss (siehe Tagged VLAN aktivieren (Dante®-Netzwerk).
Verwenden Sie diesen Modus, wenn Sie:

  • sowohl das Dante®- als auch das Steuerungsnetzwerk über einen Switch konfigurieren möchten;

  • zwei verschiedene IPs verwenden möchten, um das Kontrollnetzwerk und das Dante®-Netzwerk separat zu adressieren;

  • beide Netzwerke über einen einzigen Netzwerkanschluss der TC Bar steuern möchten.

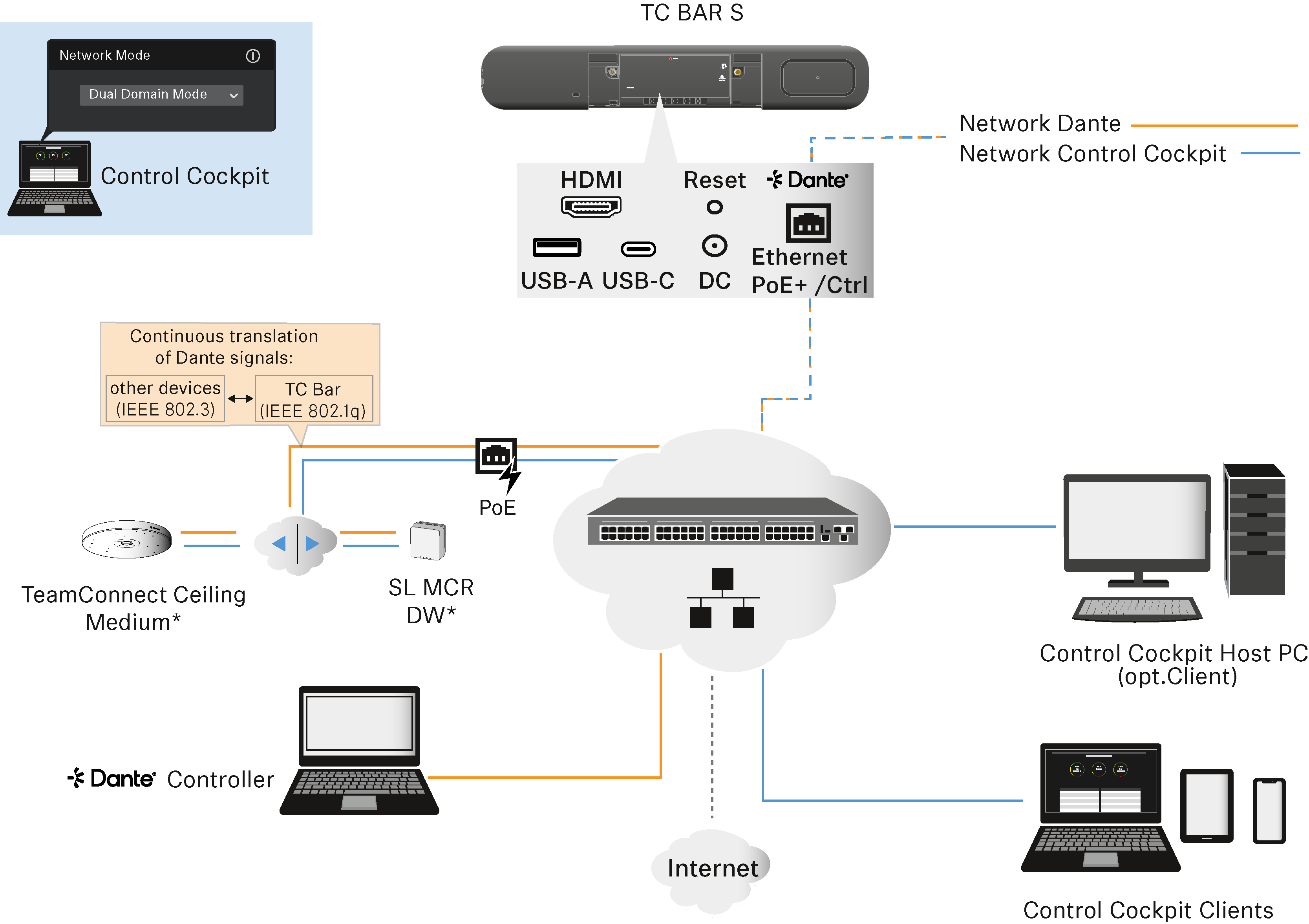

Vereinfachtes Netzwerkdiagramm für TC Bar S:

  • Die TC Bar S erhält in diesem Modus zwei verschiedene IP-Adressen.
  • Eine IP wird verwendet, um die TC Bar über das Control Cockpit anzusprechen.
  • Die andere IP wird verwendet, um die TC Bar über den Dante Controller anzusprechen.

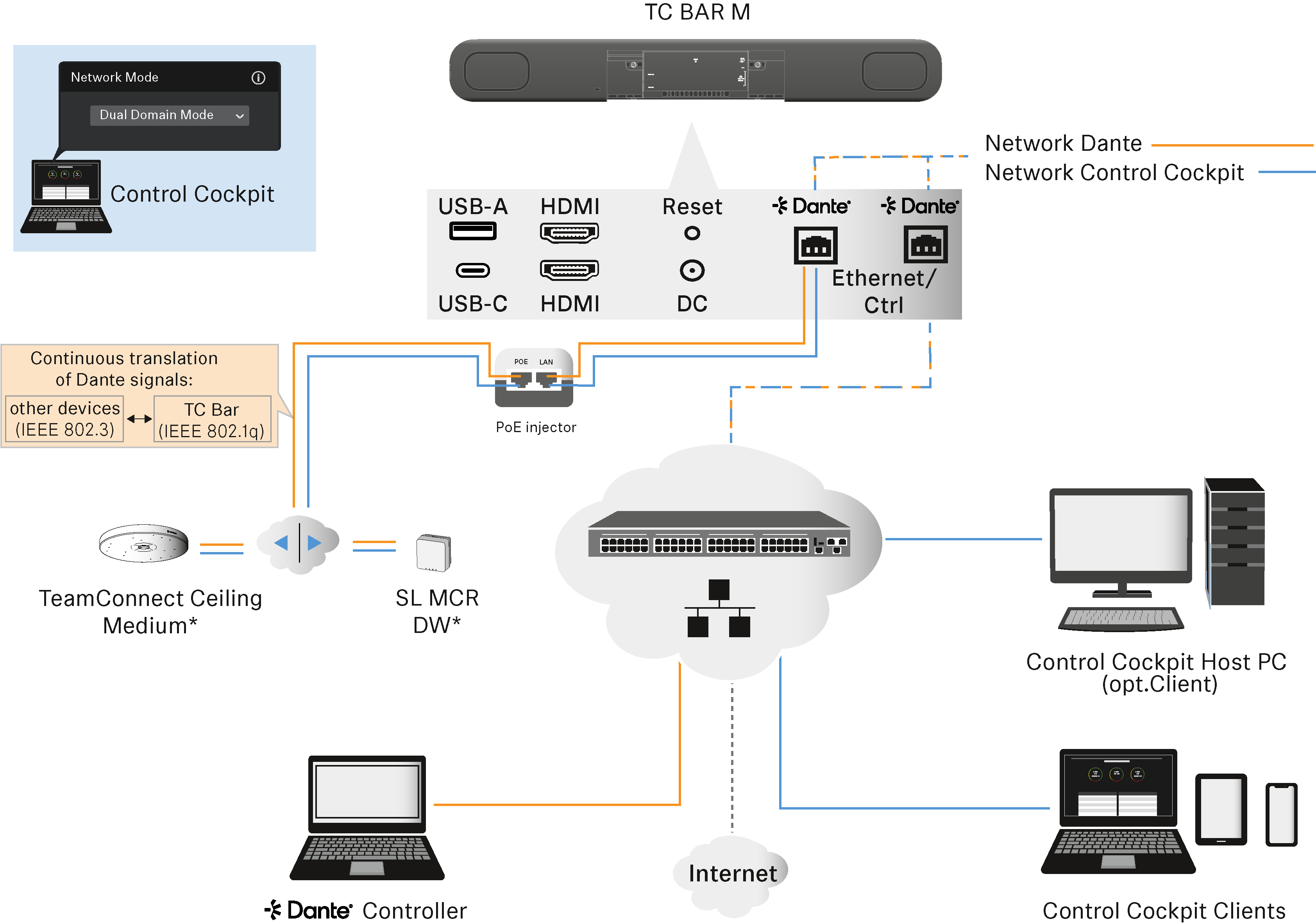

Vereinfachtes Netzwerkdiagramm für TC Bar M:

  • Die TC Bar M erhält in diesem Modus zwei verschiedene IP-Adressen.
  • Beide Ethernet-Ports können genutzt werden, um die TC Bar sowohl über das Control Cockpit als auch über den Dante Controller anzusprechen. In diesem Fall ist eine IP für Dante® und eine IP für Cockpit verfügbar.
  • Eventuell angeschlossene Erweiterungen können sowohl über den Dante Controller als auch über das Control Cockpit verwaltet werden, da die Bar M die Signale über den integrierten Switch weiterleitet.
  • Bei Verwendung eines Dante-Controllers werden die Datenpakete zusätzlich VLAN getaggt (siehe Tagged VLAN aktivieren (Dante®-Netzwerk).
Achten Sie darauf, dass Sie die TC Bar M immer an zwei verschiedene Netzwerke anschließen, die nicht über einen gemeinsamen Switch laufen, da sonst die Gefahr eines Network Loops entsteht (siehe Gefahr von Netzwerkschleifen (Network Loops)).

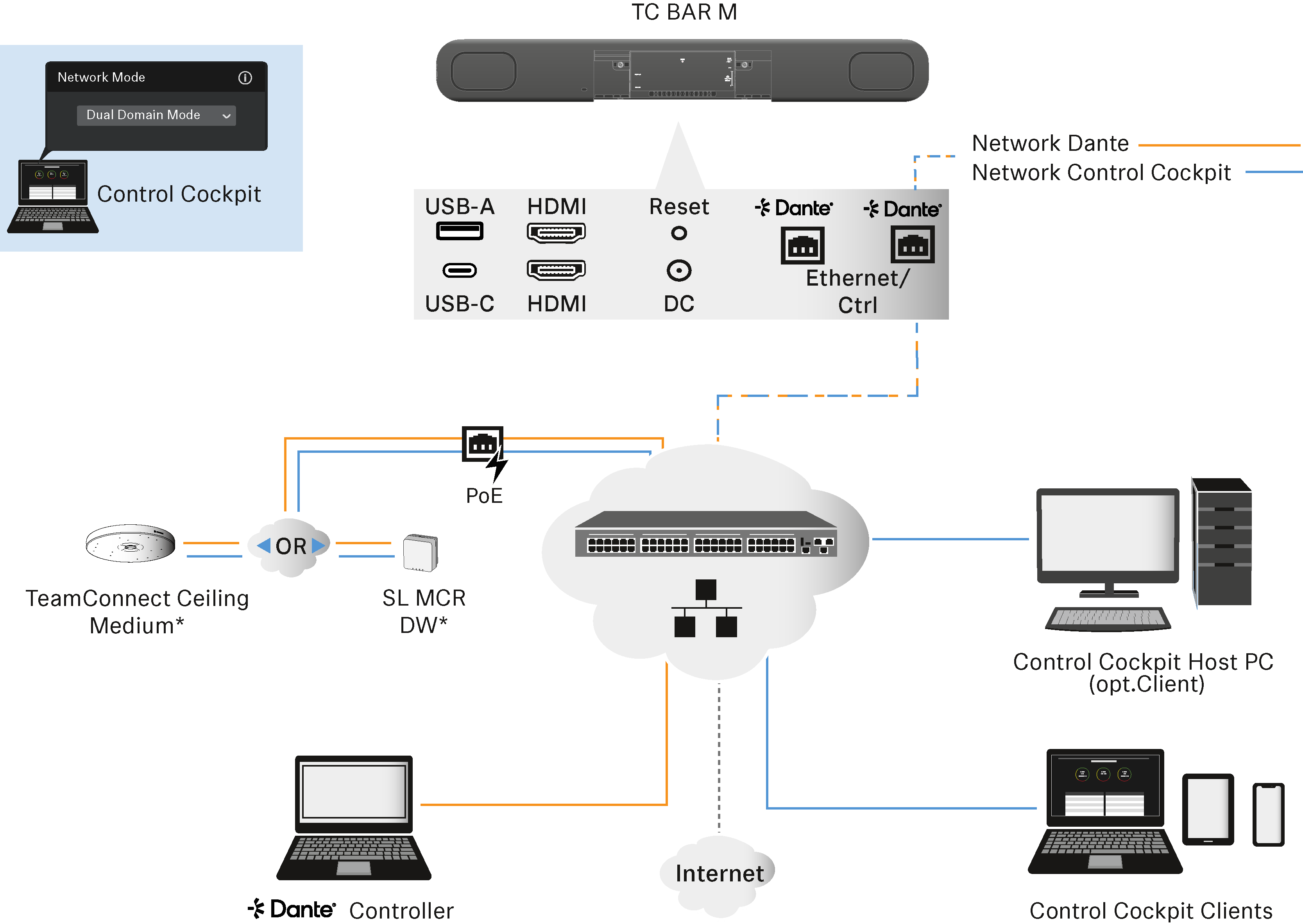

Alternative Anschlussmöglichkeit:

Die erweiterten Geräte (z. B. TCC M oder der MCR) werden nicht über den zweiten Ethernetport, sondern über einen externen Switch mittels einer individuellen Verkabelung angeschlossen.
