Einzeldomänen-Modus

Das Sennheiser Control Cockpit befindet sich im selben Netzwerk mit dem Dante-Controller.

Dieser Modus wird in der Regel verwendet, wenn Sie sowohl den Controller (Sennheiser oder Drittanbieter) als auch Dante® auf demselben physikalischen Port mit nur einer verfügbaren IP im selben Netzwerk verwenden möchten. Um beide Konfigurationen einzurichten, benötigen Sie das Sennheiser Control Cockpit für das Kontrollnetzwerk und den Dante Controller für andere geroutete Sennheiser-Geräte.

Verwenden Sie diesen Modus, wenn Sie:

  • sowohl das Dante®- als auch das Steuerungsnetzwerk über einen Switch konfigurieren möchten;

  • nur eine IP für beide Netzwerke verwenden möchten;

  • beide Netzwerke über einen einzigen Netzwerkanschluss der TC Bar steuern möchten.

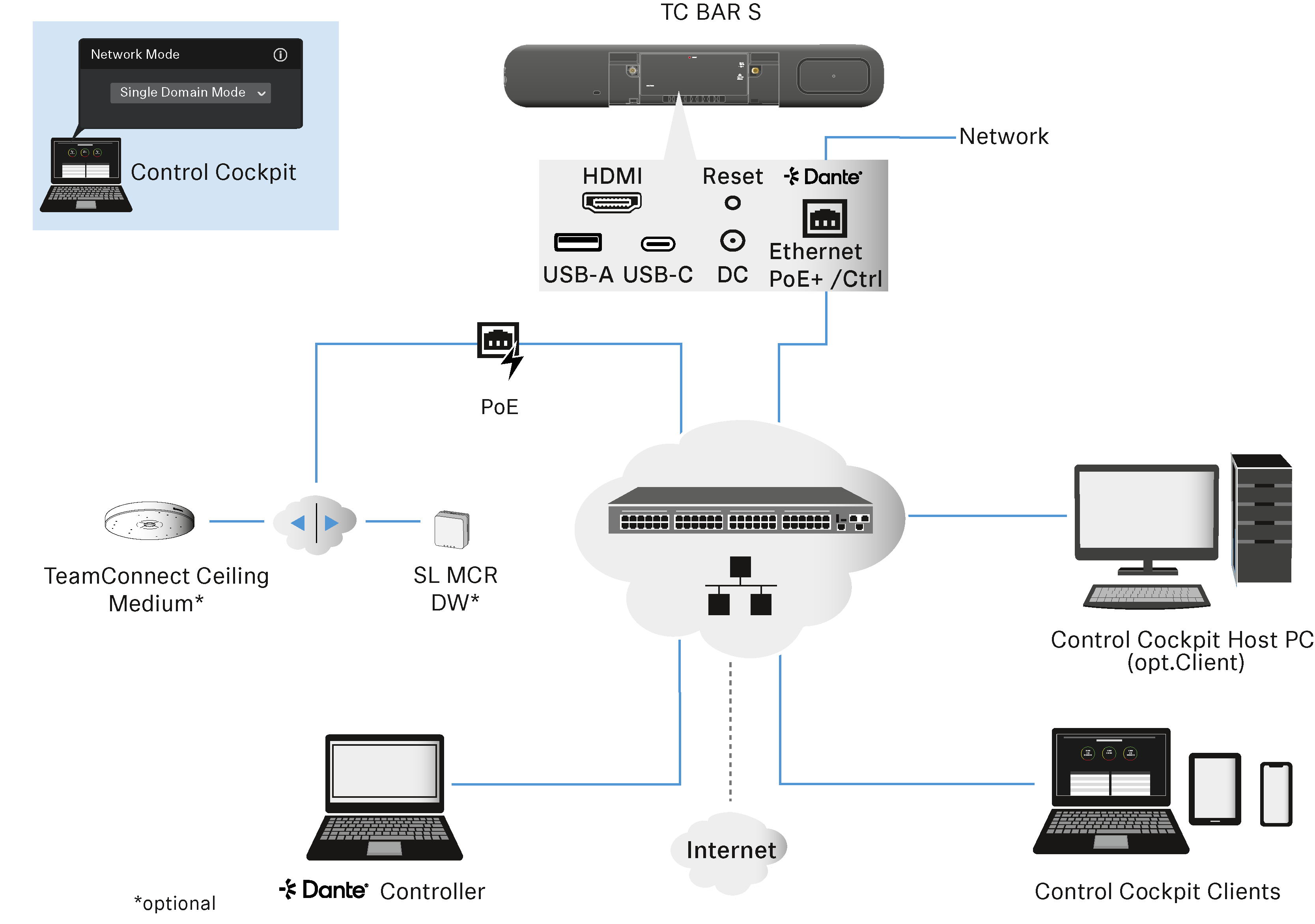

Vereinfachtes Netzwerkdiagramm für TC Bar S:



Die TC Bar S hat nur einen Netzwerkanschluss und kann nur einen zusammengefassten Datenfluss für Dante® und die Steuerung über einen Switch bereitstellen.

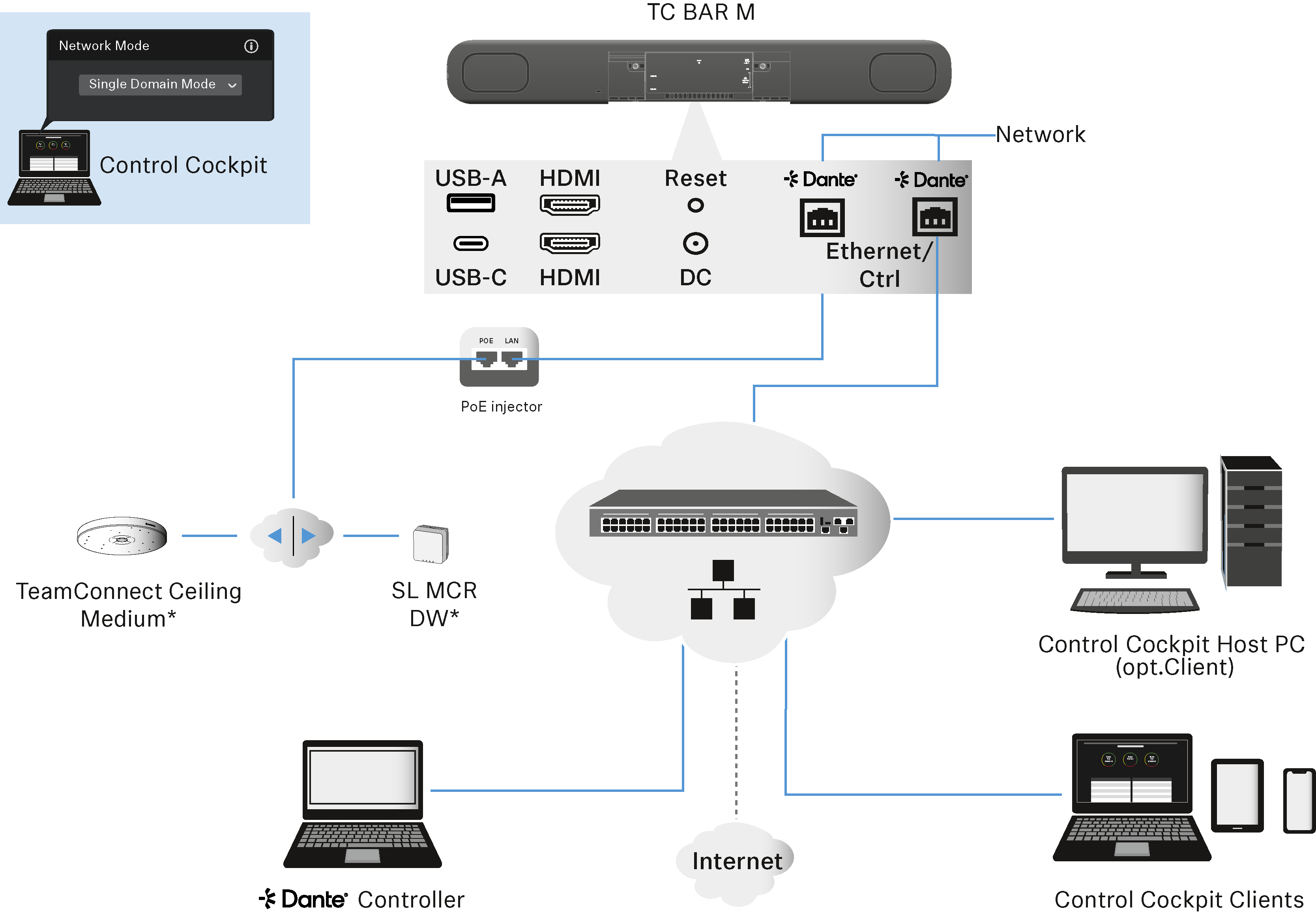

Vereinfachtes Netzwerkdiagramm für TC Bar M:



Die TC Bar M bietet zwei Netzwerk-Ports, die sich in diesem Modus eine IP teilen.

Ein Port kann genutzt werden, um die Bar über das Netzwerk via Dante Controller und via Control Cockpit direkt über einen Switch zu steuern. Der andere Port dient zum Anschluss von gerouteten Sennheiser-Geräten über den Dante Controller (z. B. TCC M).

Eventuell angeschlossene Erweiterungen können sowohl über den Dante Controller als auch über das Control Cockpit verwaltet werden, da die Bar M die Signale über den integrierten Switch weiterleitet.

Um den zweiten Ethernet-Anschluss der TC Bar freizuhalten, können die erweiterten Sennheiser-Produkte optional auch über den Netzwerk-Switch angeschlossen werden. Achten Sie darauf, dass Sie die TC Bar M immer an zwei verschiedene Netzwerke anschließen, die nicht über einen gemeinsamen Switch laufen, da sonst die Gefahr eines Network Loops entsteht (siehe Gefahr von Netzwerkschleifen (Network Loops)).
