TC Bar an die Wand montieren
Mit dem mitgelieferten Montagekit kann die TC Bar an die Wand oberhalb oder unterhalb des Bildschirms montiert werden.
Für diese Montage ist die benötigte Halterung bereits
im Lieferumfang enthalten.
Die für die Montage benötigten Schrauben
und Dübel sind nicht im Lieferumfang enthalten.

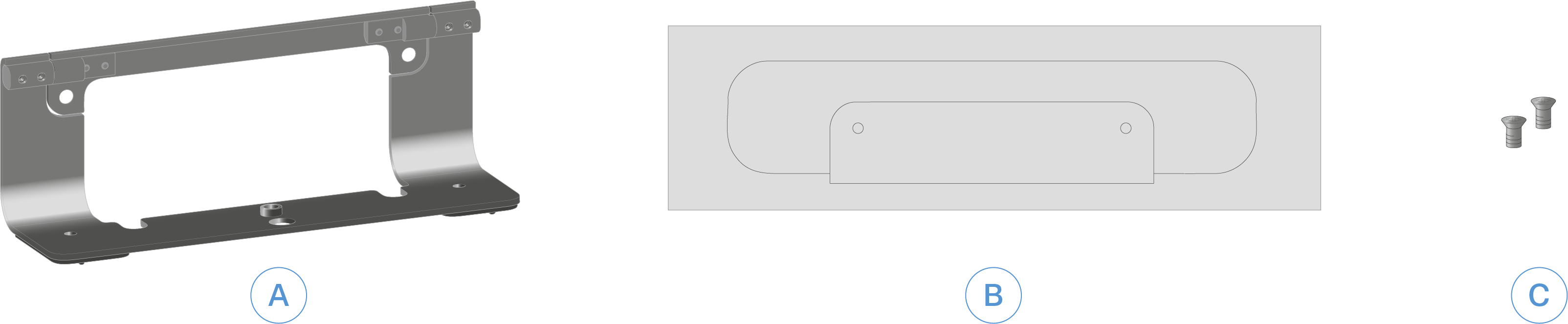

Lieferumfang
| A | Montage-Halterung |
| B | Bohrschablone |
| C | Zwei Befestigungsschrauben |
Um die TC Bar an die Wand zu montieren:

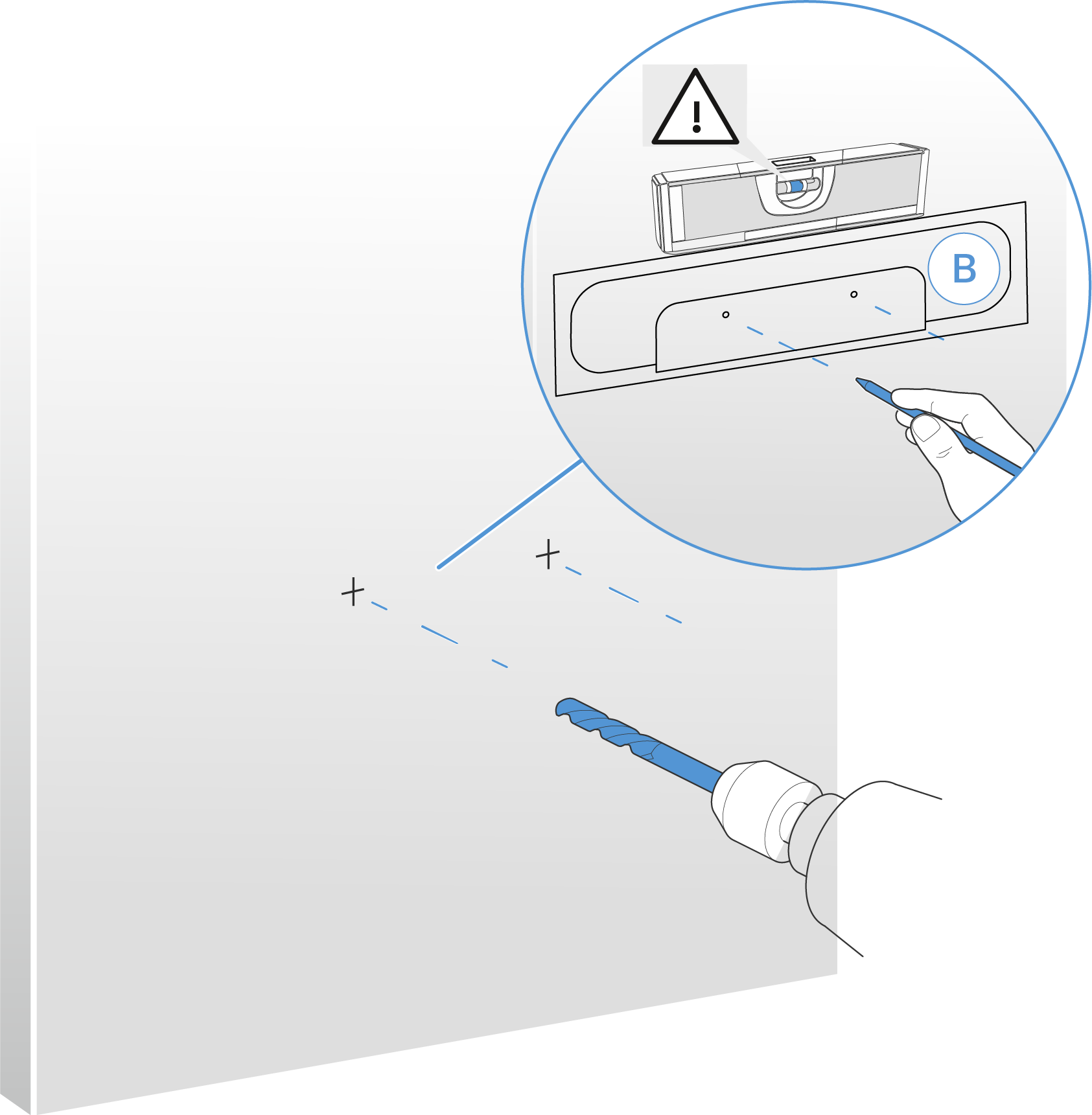

- Entnehmen Sie aus der Verpackung die beigelegte Bohrschablone aus Pappe.
-
Legen Sie die Bohrschablone an die gewünschte Position der Wand an und richten
Sie diese mit Hilfe einer Wasserwaage aus.
-
Stechen Sie mit einem spitzen Bleistift oder einem Schlitzschraubendreher die
Bohrschablone an den Bohrmarkierungen durch und markieren Sie dabei die
Bohrpunkte an der Wand.
Für eine sichere Befestigung an der Wand empfehlen wir einen Bohrer mit einem Durchmesser von mindestens 8 mm und die dazu passenden Dübel zu nutzen.

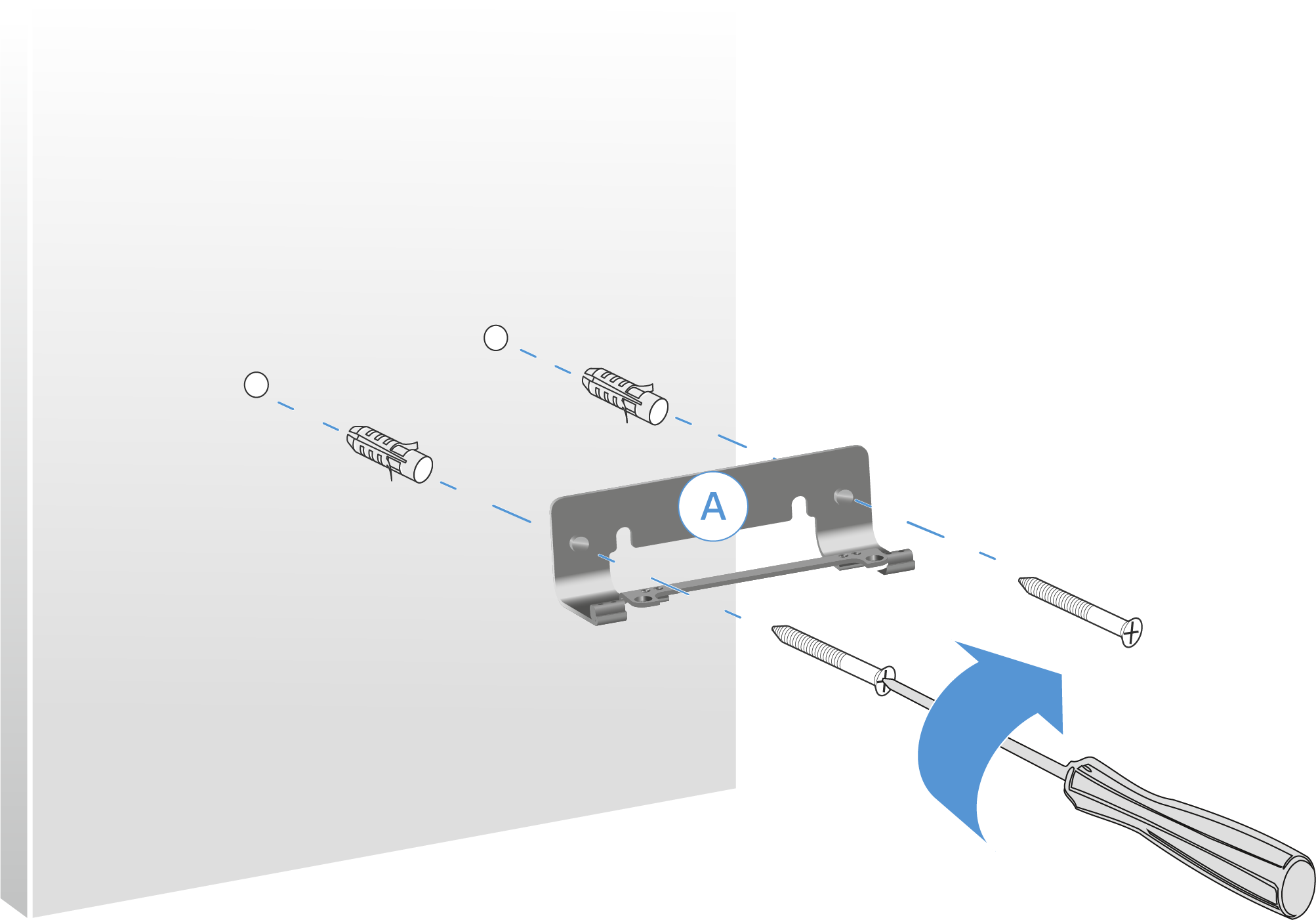

- Bohren Sie an den markierten Stellen die Löcher und führen Sie je nach Wandbeschaffenheit geeignete Dübel in die Wand ein.
-
Ziehen Sie die Halterung mit zwei Schrauben fest.
-

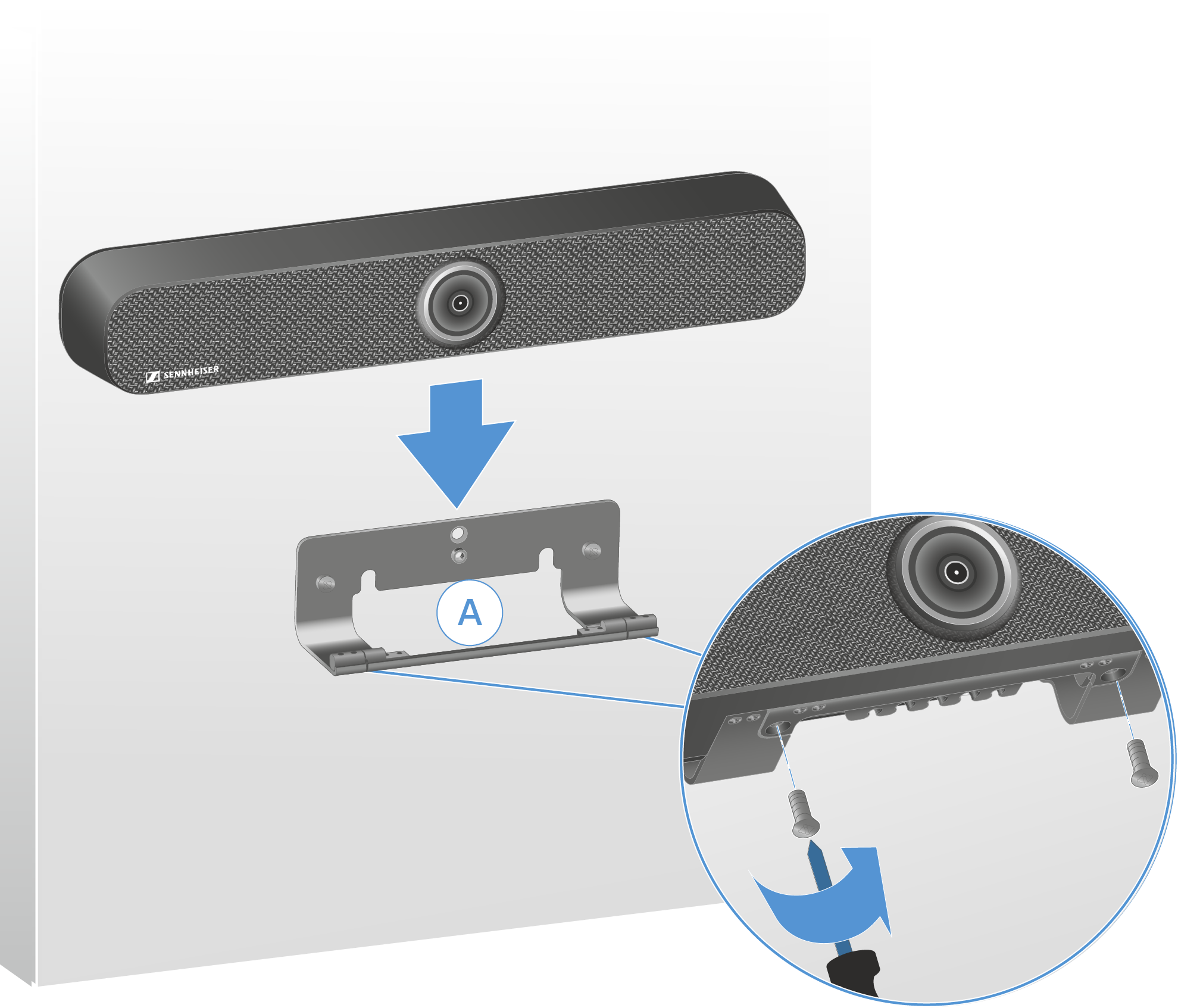

Setzen Sie die TC Bar auf die montierte Halterung von oben auf und fixieren Sie
die TC Bar mit Hilfe von mitgelieferten Schrauben.
-

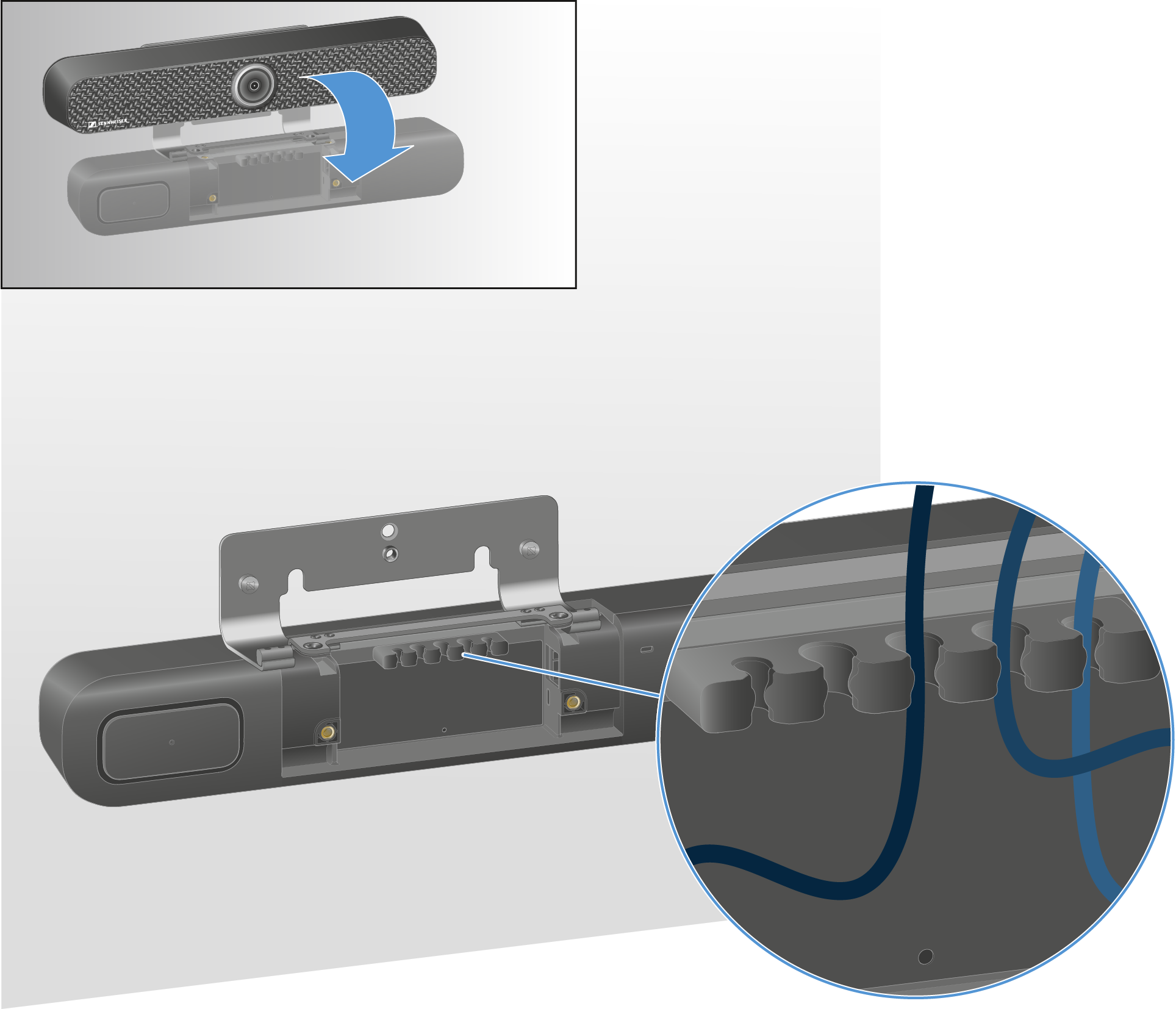

Kippen Sie die TC Bar nach vorn und verlegen Sie alle Anschlusskabel.
- Führen Sie die Kabel ordnungsgemäß durch die Kabelführungsschiene.
- Richten Sie die TC Bar wieder auf und stellen Sie den passenden Winkel ein.
