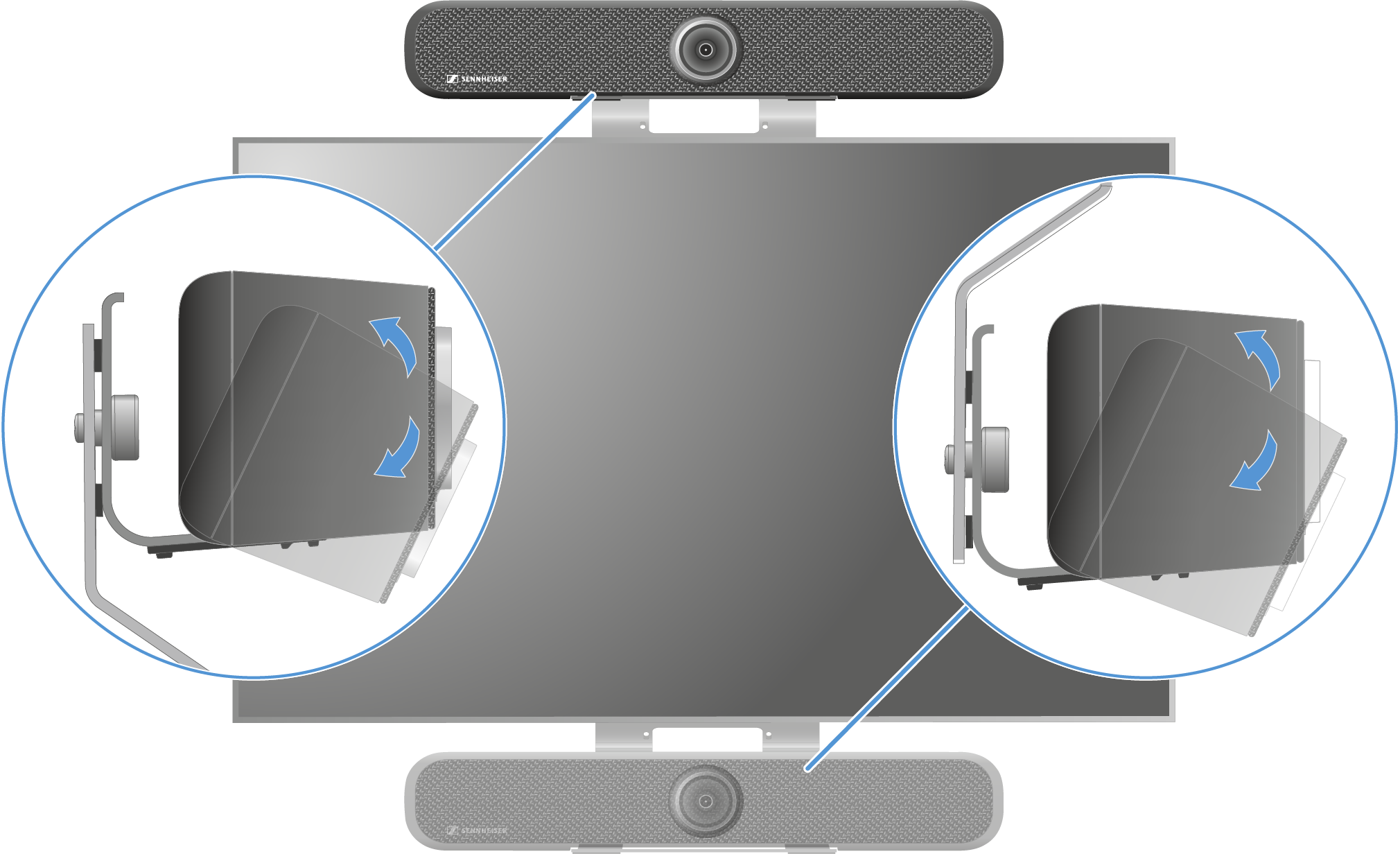

TC Bar auf eine VESA-Halterung montieren

Mit dem mitgelieferten Montagekit kann die TC Bar auf einer VESA-Halterung montiert werden.

Die VESA-Halterung ist nicht im Lieferumfang enthalten und kann optional erworben werden Zubehör.

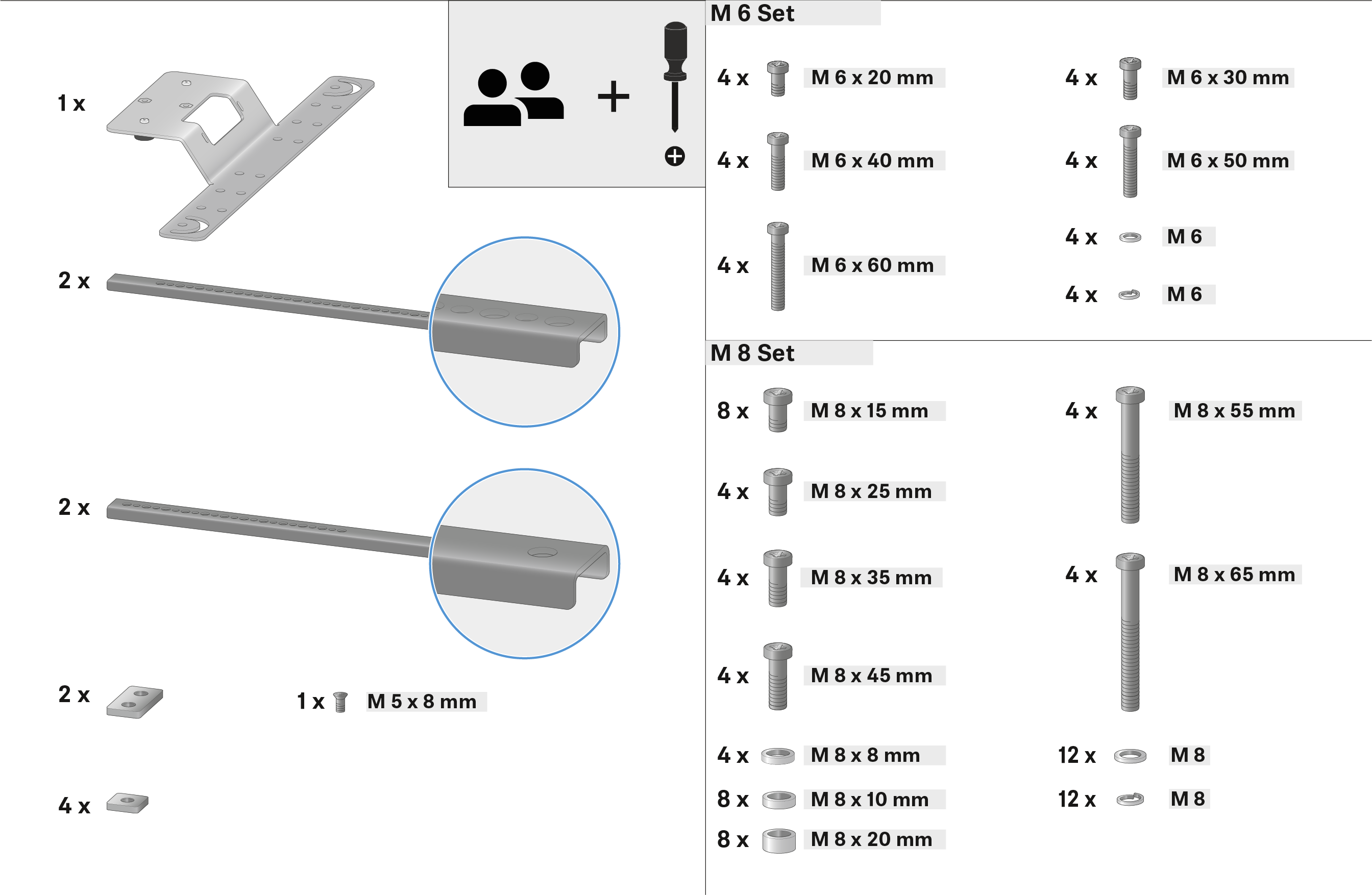

Lieferumfang

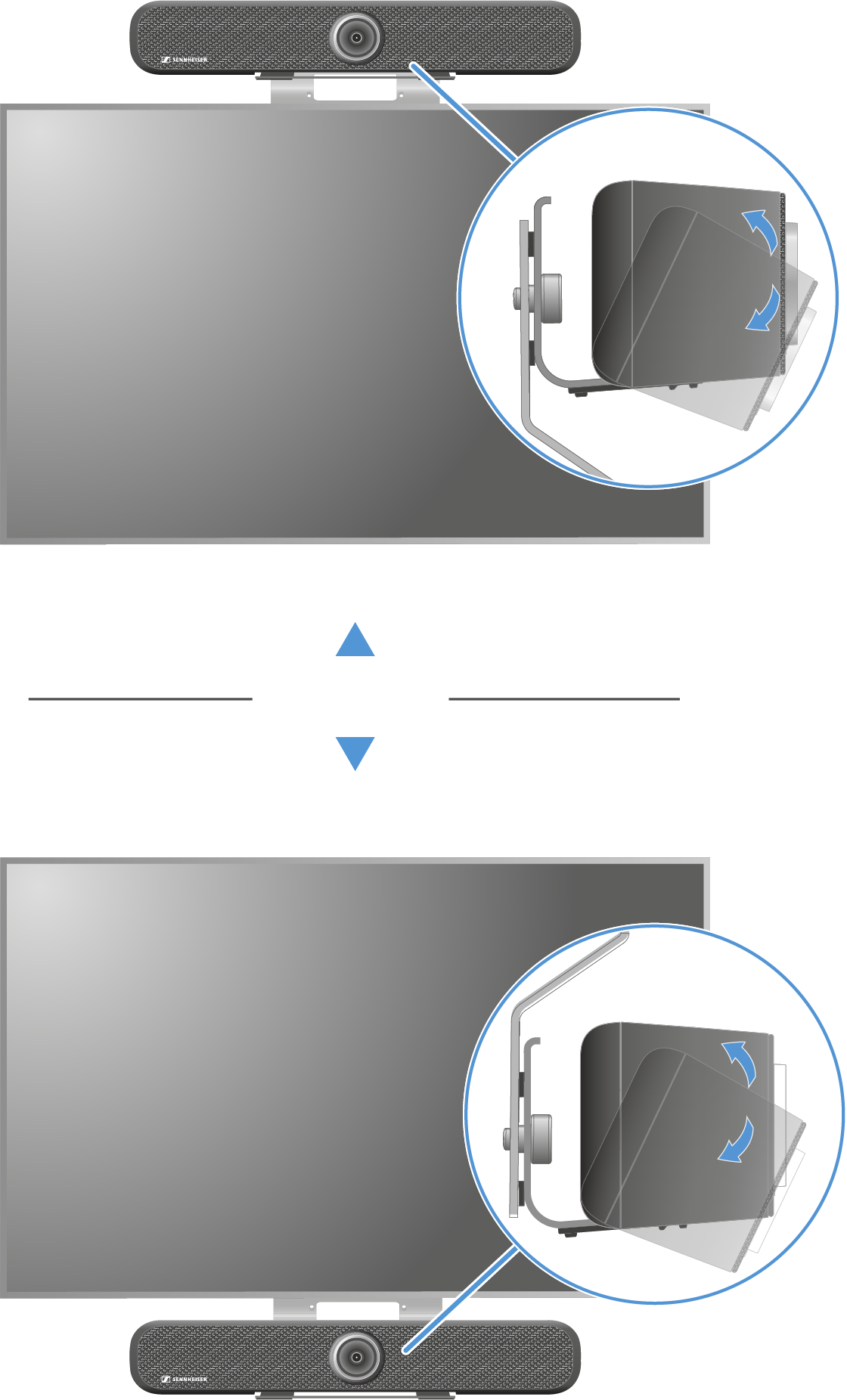

Die hier aufgezeigte Montage zeigt die Variante mit der Platzierung oberhalb des Bildschirms. Beachten Sie bei der Montage unterhalb des Bildschirms die Hinweise bei entsprechenden Schritten.

VESA-Halterung vormontieren
Die Montage muss von einer Fachkraft vorgenommen werden.

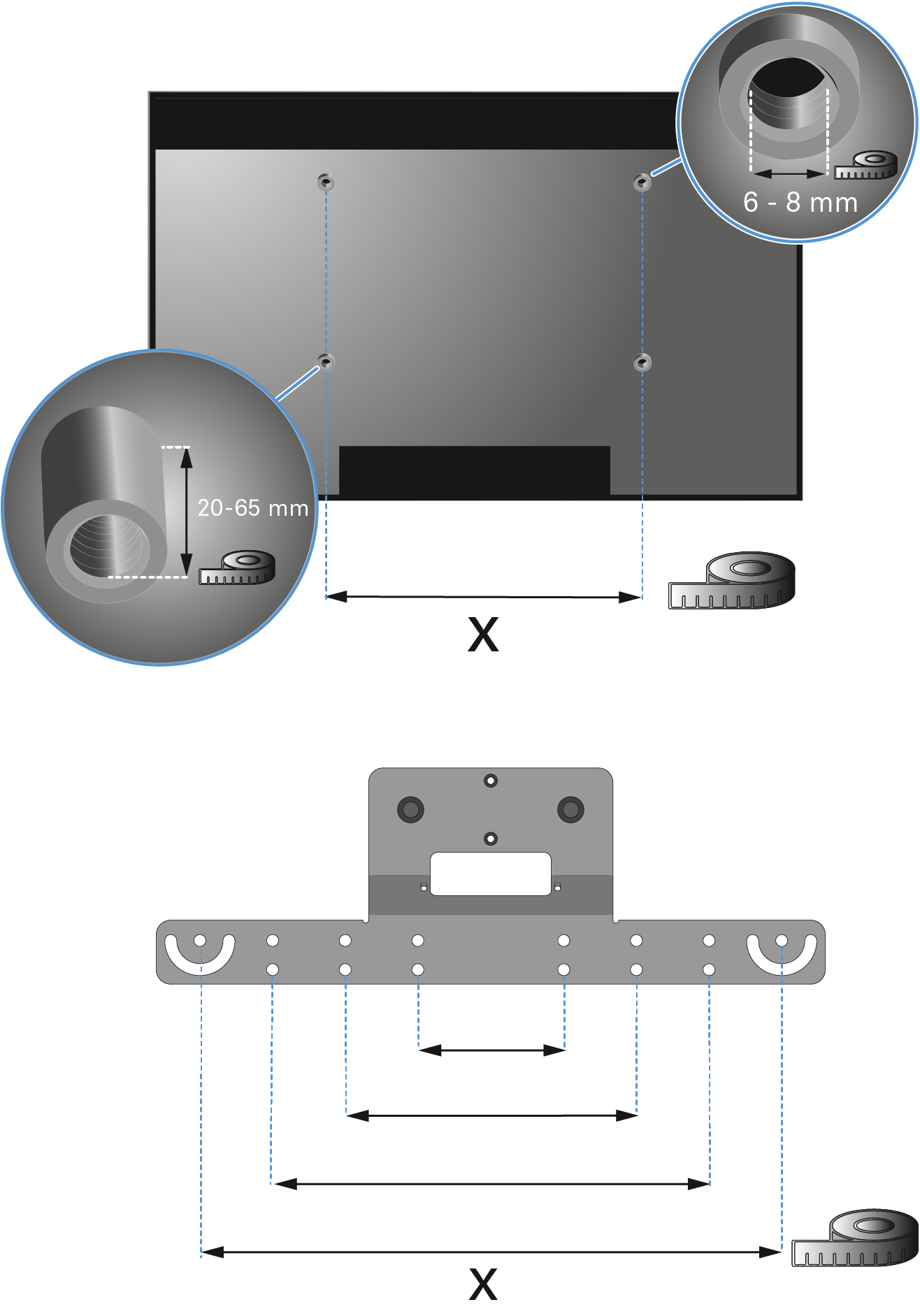

  1. Legen Sie den Bildschirm auf eine weiche Unterlage und messen Sie auf der Rückseite die Abstände zwischen den Montage-Gewindehülsen aus.

  2. Entnehmen Sie die passenden Gewindeschrauben aus dem Montagekit.
    Achten Sie auf das gleiche Gewinde und eine ausreichende Länge der Schrauben. Abhängig von der Bildschirmgröße und -modell können sowohl die Abstände als auch der Gewindedurchmesser variieren.

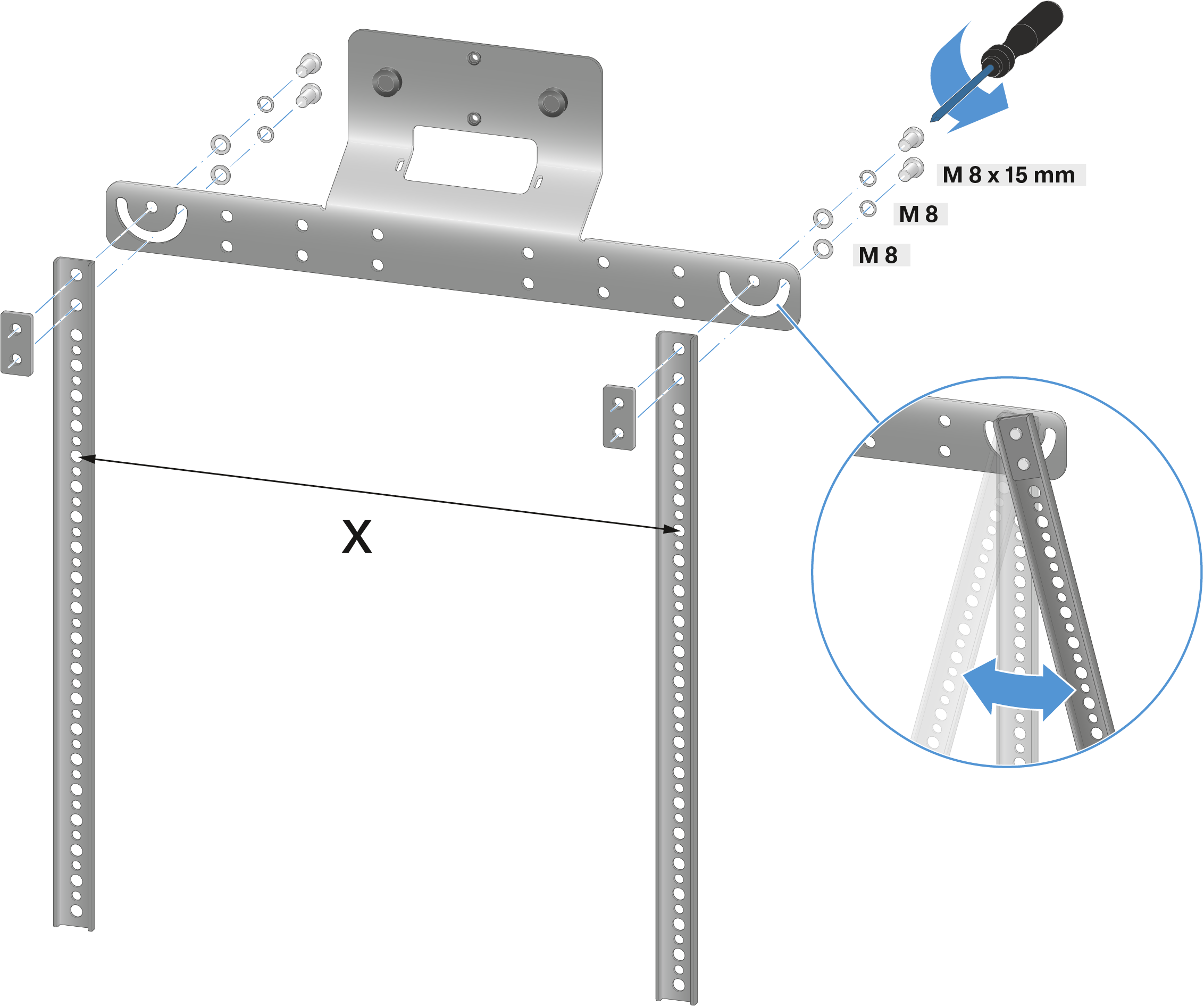

  3. Montieren Sie die VESA-Halterung mit den Verbindungsstreben wie abgebildet vor.
    Bei einer schrägen Positionierung des Bildschirms können die Streben in ihrem Winkel entsprechend verstellt werden.
    Die VESA-Halterung wurde vormontiert und ist für die Anbringung am Bildschirm vorbereitet.
VESA-Halterung auf die Rückseite des Bildschirms anzubringen

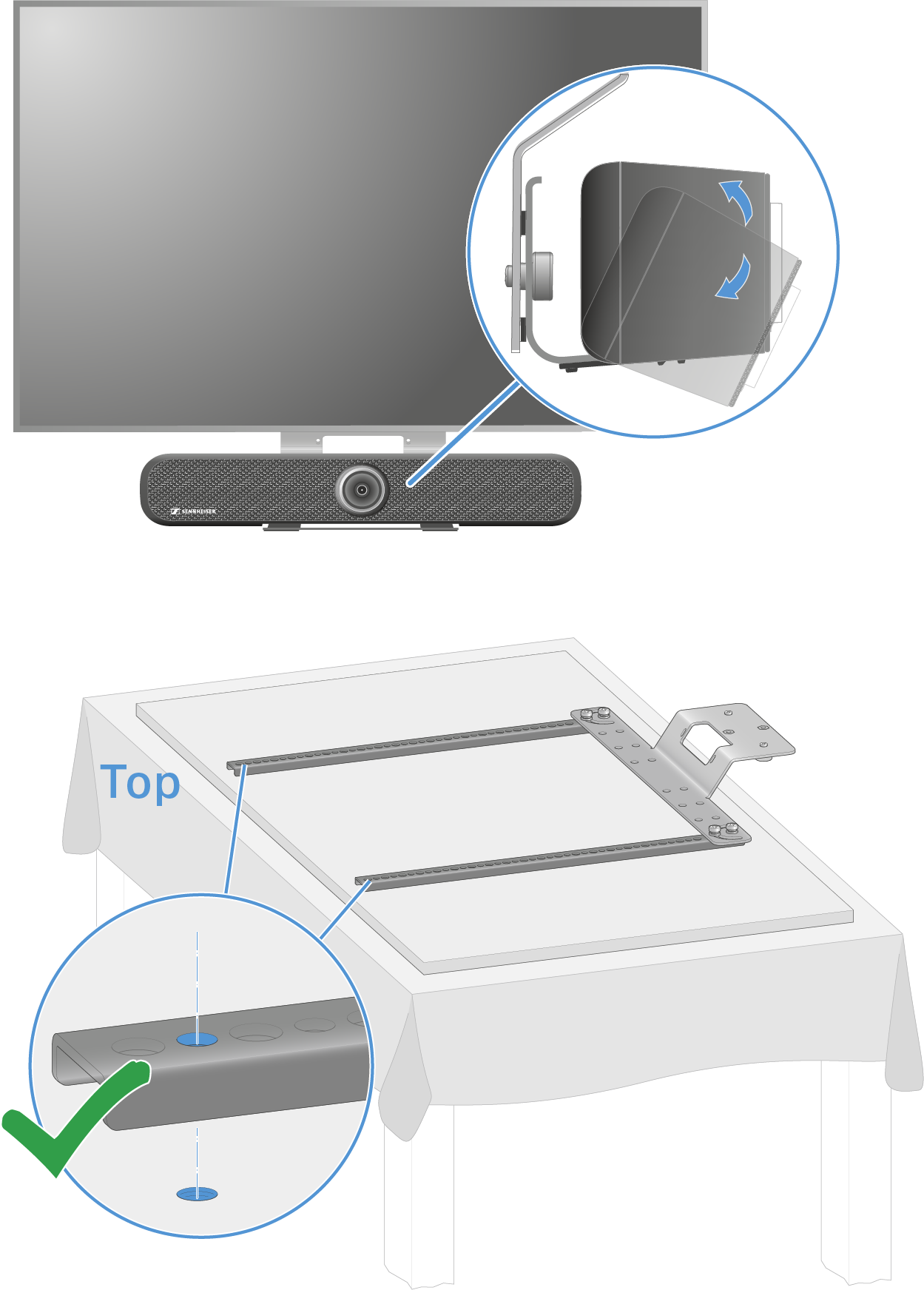

Bitte beachten Sie bei der Montage der TC Bar unterhalb des Bildschirms, dass die VESA-Halterung nach unten platziert werden muss. Die in dieser Anleitung aufgezeigte Montage zeigt die Variante mit der Platzierung oberhalb des Bildschirms.

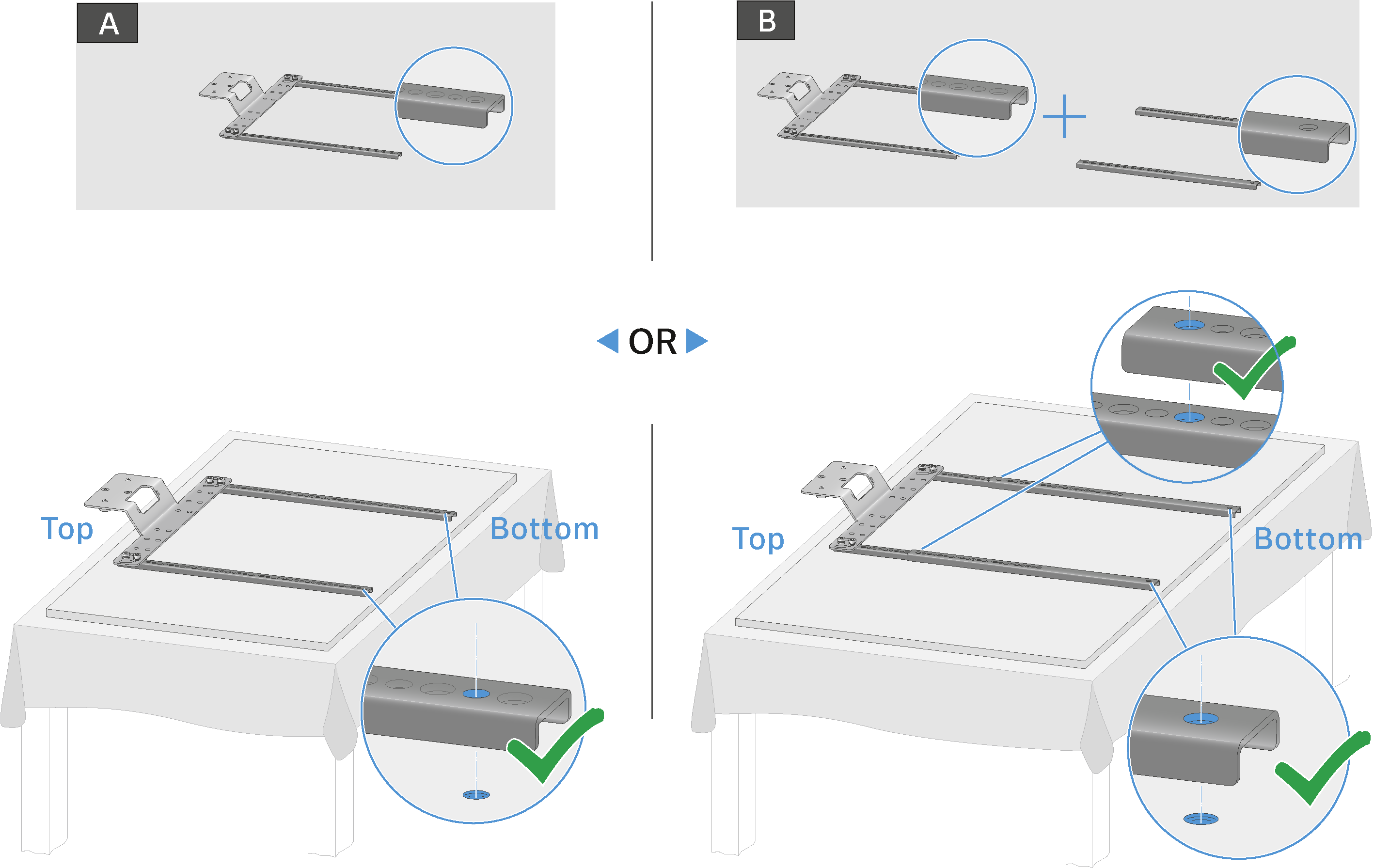

  1. Legen Sie die vorgefertigte Halterung mit Metallstreben auf die Rückseite des Bildschirms an und stellen Sie fest, ob die Länge für die Befestigung ausreichend ist:

    • A: Die Länge der Metallstreben ist ausreichend. Die vorgesehenen Löcher in der Metallstrebe stimmen mit den Gewindelöchern des Bildschirms überein.
    • B: Die Länge der Metallstreben ist nicht ausreichend. Die Länge kann mit Hilfe einer Verlängerung erweitert werden.
  2. Drehen Sie die vorgefertigte Halterung mit den Metallstreben wie abgebildet fest:

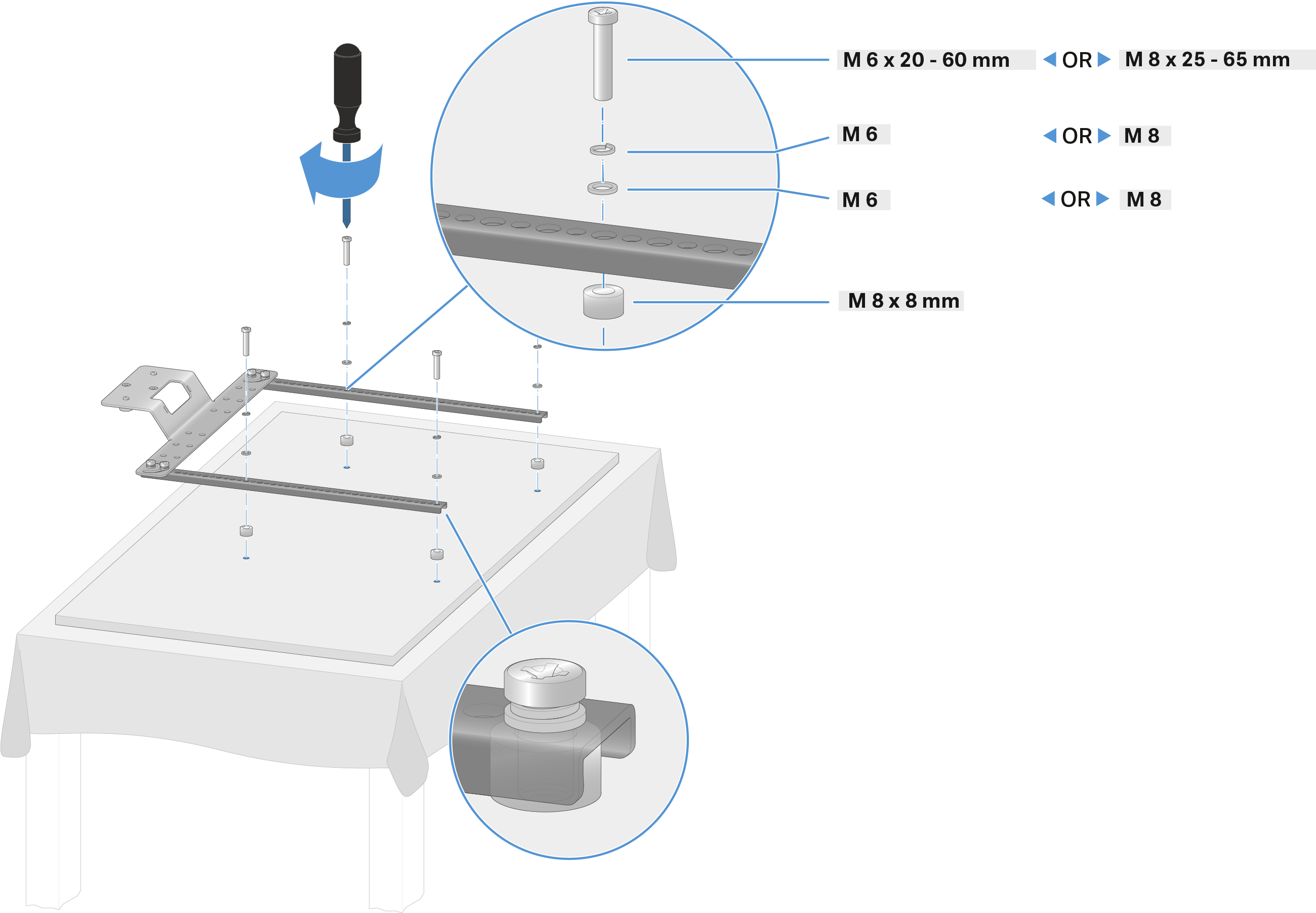

    • Variante A:

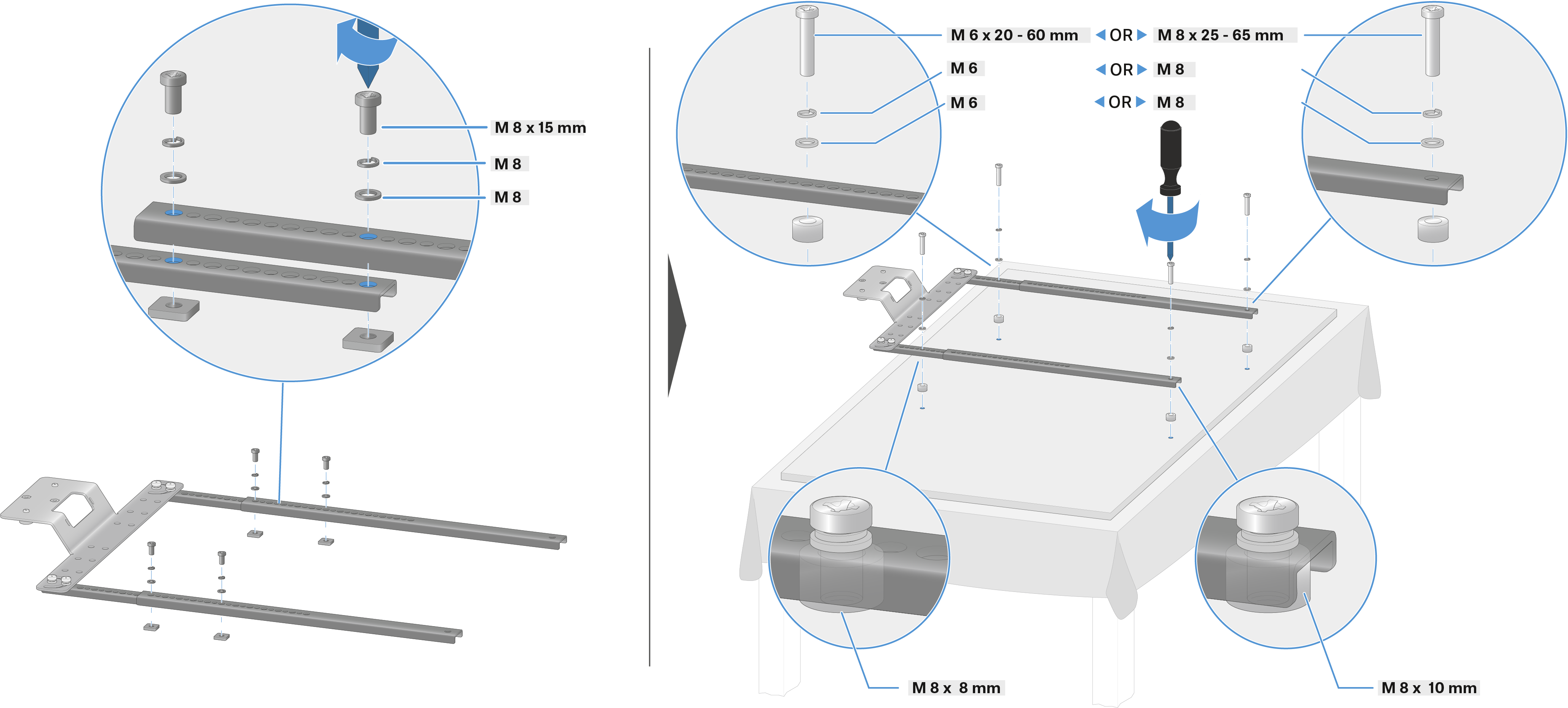

    • Variante B:

    Die VESA-Halterung wurde auf die Rückseite des Bildschirms angebracht.
TC Bar mit Halterung auf die VESA-Halterung anbringen
Montieren Sie für diesen Schritt zunächst die Halterung an die TC Bar (siehe TC Bar an die Wand montieren).

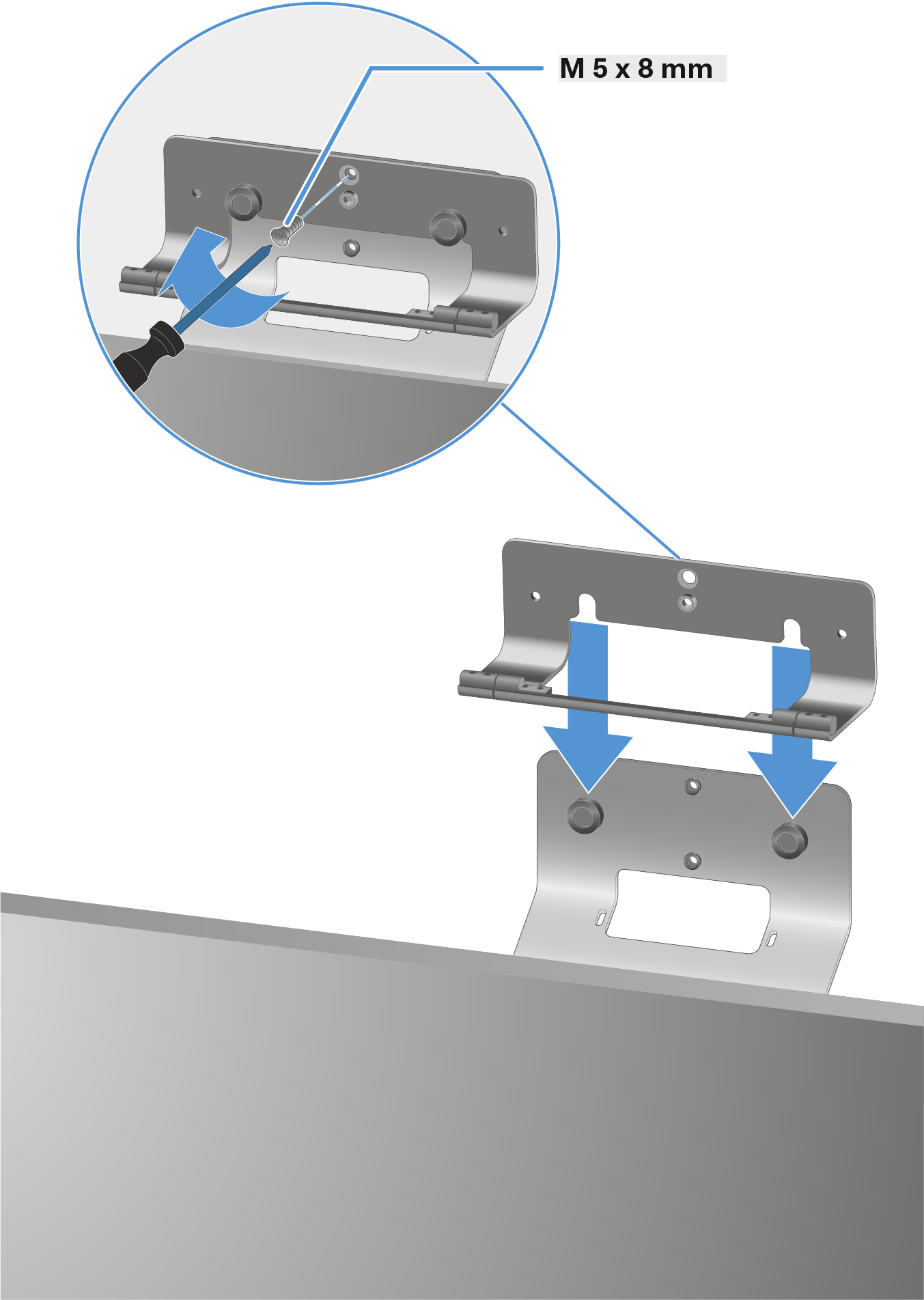

  1. Stecken Sie die angebrachte Halterung zusammen mit der TC Bar auf die Aufhängevorrichtung der VESA-Halterung:
    • A: Oberhalb des Bildschirms

    • B: Unterhalb des Bildschirms

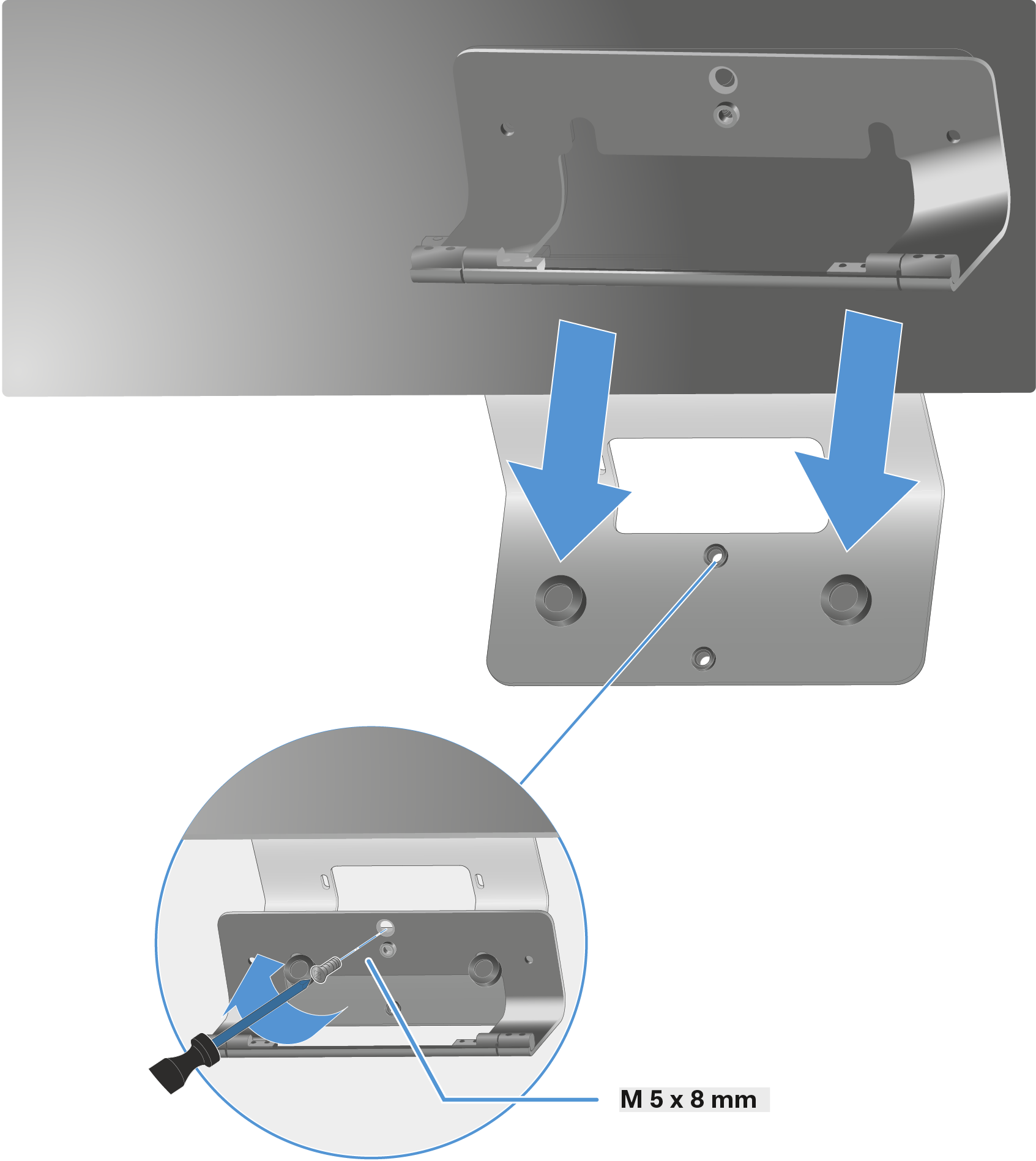

  2. Kippen Sie die TC Bar leicht nach unten und fixieren Sie die Halterung mit einer M 5 x 8 mm - Schraube an die VESA-Halterung.
  3. Richten Sie die TC Bar wieder auf und stellen Sie den passenden Winkel individuell ein.
Die TC Bar wurde erfolgreich auf eine VESA-Halterung montiert.
