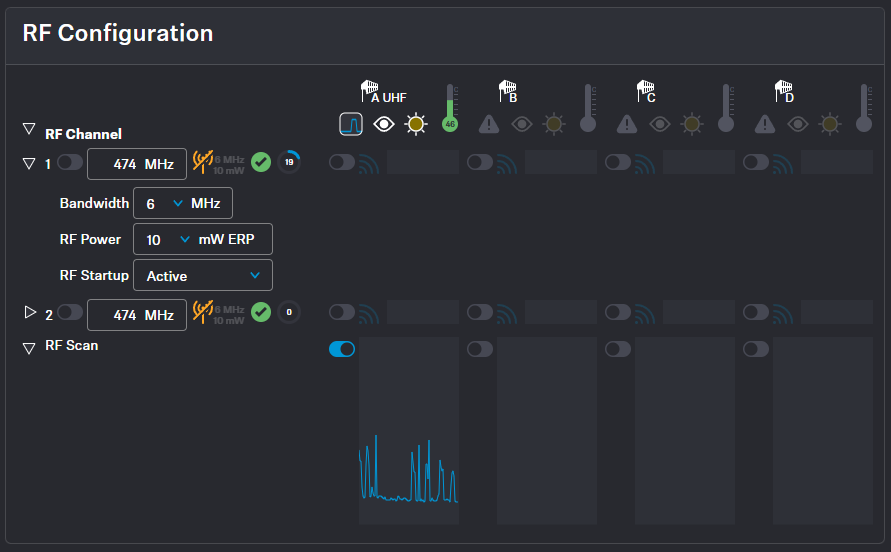

HF-Konfiguration

Hier können Sie Ihren HF-Kanal einrichten und den Status lokaler Berechtigungen, der angeschlossenen Antenne und möglicher Frequenzstörungen in der Umgebung prüfen.

HF-Kanal

Anzeige von zwei möglichen konfigurierbaren HF-Kanälen RfC 1 und RfC 2
Anzeige der dem HF-Kanal zugewiesenen Antenne (A–D)

Frequenz

Einstellungen für die Frequenz des HF-Kanals
Die Eingabe wird über die Taste ENTER übernommen

Die Eingabe kann nicht durch Wechseln mit TAB übernommen werden.
Statusanzeige des HF-Kanals mit den aktuellen Einstellungen
Berechtigungsanzeige für das lokale Land basierend auf den HF-Kanaleinstellungen
- Gültige Eigenschaften gemäß Lizenz und lokalen Vorschriften
- Ungültige Eigenschaften gemäß Lizenz und lokalen Vorschriften

  Frequenz und Bandbreite müssen den lokalen Vorschriften entsprechen.
Auslastung der gesamten HF-Bandbreite in %

Bandbreite

Einstellungen für die Bandbreite des HF-Kanals

Die Eingabe kann nicht durch Wechseln mit TAB übernommen werden.

Frequenz und Bandbreite müssen den lokalen Vorschriften entsprechen. Die Berechtigung wird über die Symbole (gültig) und (ungültig) angezeigt.

HF-Leistung

Einstellung für die Sendeleistung des Senders

Frequenz und Bandbreite müssen den lokalen Vorschriften entsprechen. Die Berechtigung wird über die Symbole (gültig) und (ungültig) angezeigt.

HF-Start

Einstellungen für den ersten HF-Start nach dem Ausschalten des Geräts oder beim Aufwecken des Geräts aus dem Standby-Modus.

Antenne

Anzeige der verfügbaren Antennen (A–D)
Bereitschaftsstatus des HF-Kanals
- grün (erfolgreich gekoppelt und bereit)
- grau (zugewiesener HF-Kanal nicht in Betrieb)
- gelb (hohe Temperatur oder Paket-Jitter)
- rot (Fehler, zum Beispiel: PoE‑Fehlfunktion, kritische Temperatur)
- rot blinkend (nicht verbunden: Antenne ist konfiguriert, aber nicht angeschlossen)
Identifikationstaste für die konfigurierte Antenne (blinkt dreimal weiß)
LED-Farbe der Antennen-LED (Farbe kann für den Status Verbunden oder Stumm indivuduell eingestellt werden)
Aktuelle Antennentemperatur (Umschaltbar zwischen Celsius und Fahrenheit)
Anzeige für aktive HF
Frequenzanzeige ohne Störungen
Frequenzanzeige mit Störungen in der Umgebung
