Mobile Device Monitoring

Hier können Sie die Live-Daten der Mobilgeräte als Diagramme überwachen.

Die Daten sind nur live verfügbar, können nicht auf einen bestimmten Zeitpunkt eingezoomt und nicht aufgezeichnet werden.

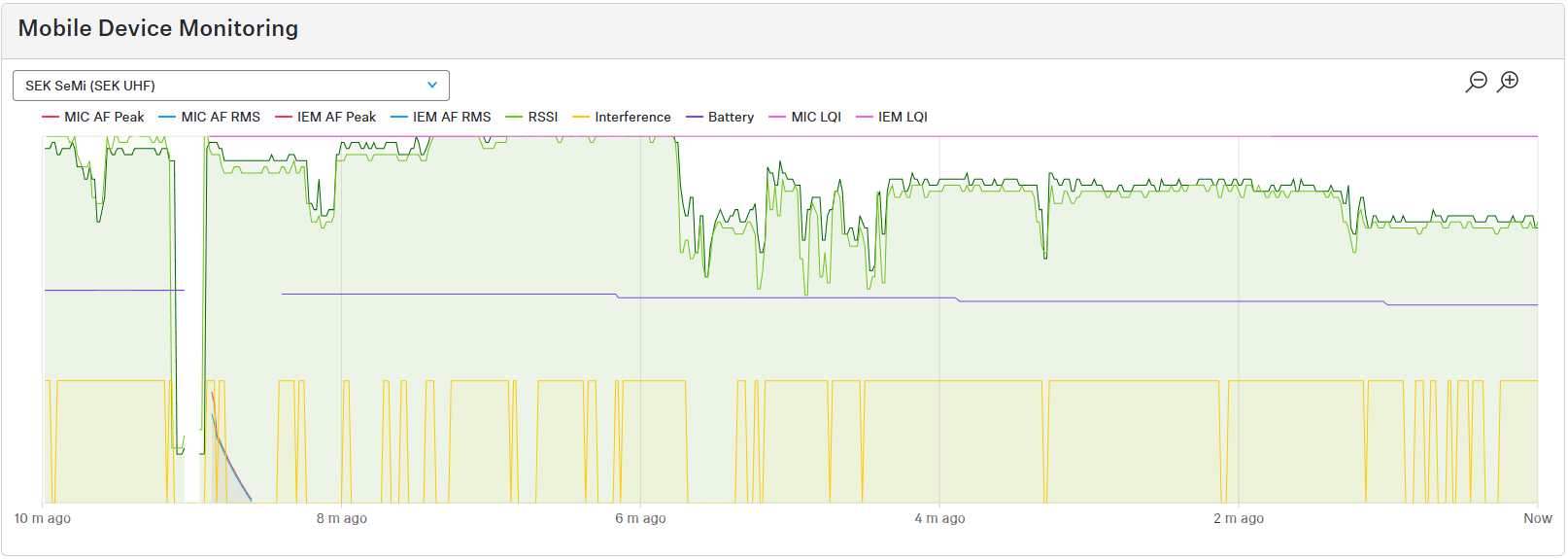

Um die Daten anzuzeigen, klicken Sie auf die graue Menüleiste Mobile Device Monitoring.

Die Daten entsprechen denen im Abschnitt der Mobilgeräte weiter unten.

Zwischen den Mobilgeräten wechseln.
Bevorzugte Daten auswählen, indem Sie auf die Werte klicken, oder per Doppelklick isolieren/alle anzeigen.
Von vor 10 Stunden bis jetzt hinein- oder herauszoomen.

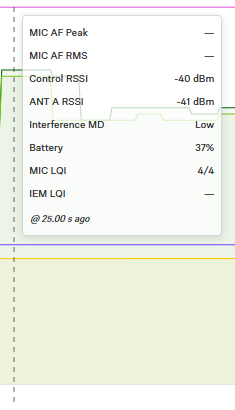

Für Details mit der Maus über die Diagramme fahren.

Das RSSI-Diagramm zeigt verschiedene Parameter

Steuerkanal und
empfangenes Signal von bis zu vier Antennen.

Die Interferenz wird in vier Stufen angezeigt.

Keine
Niedrig
Mittel
Hoch
