Mehrere Räume - Installation und Inbetriebnahme (SL Rack Receiver DW und SL Multi-Channel Receiver DW)

Bei einer Installation von SpeechLine Digital Wireless in mehreren Räumen ist es wichtig, dass Sie die folgenden Schritte einzeln und nacheinander Raum für Raum ausführen. Bei der Installation in einem Raum müssen alle Geräte in allen anderen Räumen ausgeschaltet sein.

  1. Installieren Sie alle SL Multi-Channel Receiver DW an einer Wand oder der Decke, so dass die Vorderseiten der Empfänger in den Raum zeigen.

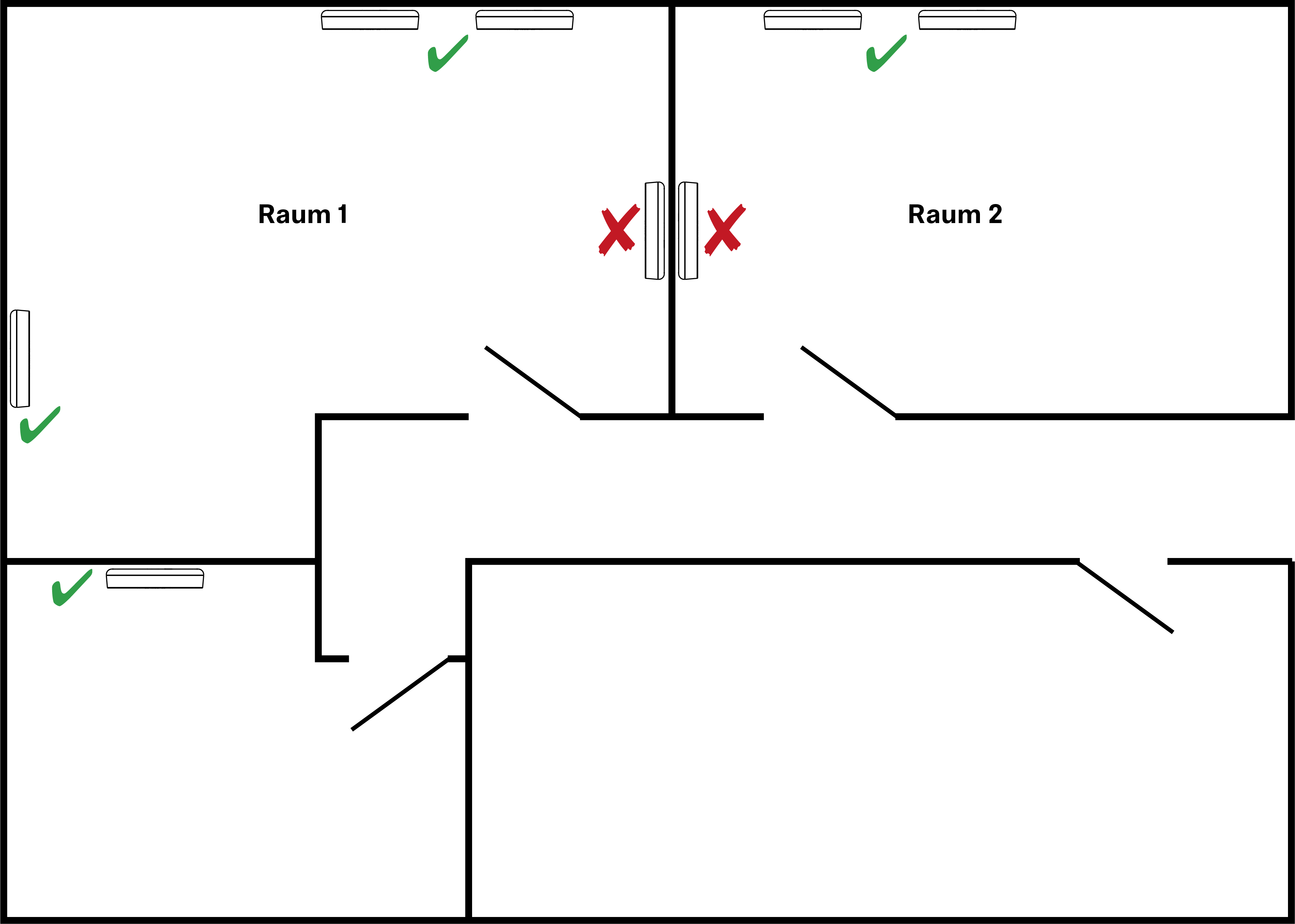

    Hinweis: Um die Master/Follower-Funktionalität zu gewährleisten, sollten die Empfänger wie in der folgenden Abbildung dargestellt nebeneinander und nicht Rückseite an Rückseite montiert werden.

  2. Installieren Sie alle SL Rack Receiver DW-Empfänger eines Raumes in einem Rack und verkabeln Sie sie (Spannungsversorgung, Audio und LAN) (siehe Empfänger in ein Rack einbauen und Kabel an Empfänger anschließen).
  3. Montieren Sie für die Rack-Empfänger alle Antennen wie empfohlen (siehe Empfehlungen für die Antennenmontage).
  4. Schließen Sie ein LAN-Kabel, das PoE liefert, an die RJ-45-Buchse Dante I / PoE / Ctrl des ersten SL Multi-Channel Receiver DW an (siehe Kabel an Empfänger anschließen).
    Dies wird der Master-Empfänger.
  5. Koppeln Sie alle Sender.
  6. Stellen Sie die Sendeleistung des Empfängers auf den gewünschten Wert entsprechend der Angaben im Sennheiser Control Cockpit.
  7. Führen Sie einen Empfangstest (Walk Test) durch, um die Sendeleistung zu überprüfen.
  8. Passen Sie die Sendeleistung gegebenenfalls an und wiederholen Sie den Empfangstest zur Überprüfung.
  9. Schließen Sie ein LAN-Kabel, das PoE liefert, an die RJ-45-Buchse Dante I / PoE / Ctrl aller anderen SL Multi-Channel Receiver DW an (siehe Kabel an Empfänger anschließen).
    Diese synchronisieren sich mit dem Master-Empfänger.
  10. Stellen Sie bei allen Mehrkanalempfängern dieselbe Sendeleistung wie beim Master-Empfänger ein.
  11. Schalten Sie nun alle Rack-Empfänger ein.
    Diese synchronisieren sich mit dem Master-Empfänger.
  12. Schalten Sie alle Empfänger aus und wieder ein. Der Master-Empfänger muss dabei eingeschaltet bleiben.
  13. Schalten Sie alle Geräte in diesem Raum aus und wiederholen Sie diese Schritte für die Konfiguration des nächsten Raumes.
